重型板式喂料机特点是以金属输送槽为运行构件,故承载能力大,耐磨损,耐高温。本机由驱动装置、头部装置、链板装置、支架装置及尾部装置等部分组成。在输送距离特短时,将头部装置、尾部装置与支架作为一体。

价    格

订货量

  • 面议

    不限

袁先生经理
  • 邮箱已验证
  • 手机已验证
  • 微信已验证
𐀲𐀳𐀴 𐀵𐀴𐀶𐀷 𐀸𐀷𐀹𐀴 𐀵𐀲𐀳𐀴𐀺𐀵𐀴𐀶𐀷𐀸𐀷𐀹𐀴
  • 发货地江苏 海安市
  • 发货期限60天内发货
  • 供货总量10
产品推荐
加工定制:是品牌:联源型号:GBZ1600*8000
输送能力:400t/h功率:22KW类型:链板输送机
输送距离:8m外形尺寸:9.6m重量:25000kg
适用领域:水泥厂规格:GBZ1600*8000
江苏联源重型板式喂料机产品结构和实物图片

重型板式喂料机产品结构和实物图片

1、重型板式喂料机基本结构

重型板式喂料机由头部驱动装置、尾轮装置、拉紧装置、链板装置及机架等五个部分组成。

⑴、头部驱动装置:

头部驱动装置是重型板式喂料机链板装置动力及传动部分,它由电动机、减速机及主动链轮装置等组成。

电动机采用变频调速,以满足工艺上调节喂料量的要求。重型板式喂料机的主动链轮装置采用两只齿数为27的链轮带动两条履带链、槽板沿轨道运动。

⑵、尾轮装置:

尾轮装置是重型板式喂料机链板装置的改向部分,它由尾轮轴、两只尾轮、轴承等组成。

⑶、拉紧装置:

拉紧装置采用结构简单、***的蝶形弹簧拉紧装置。

⑷、链板装置:

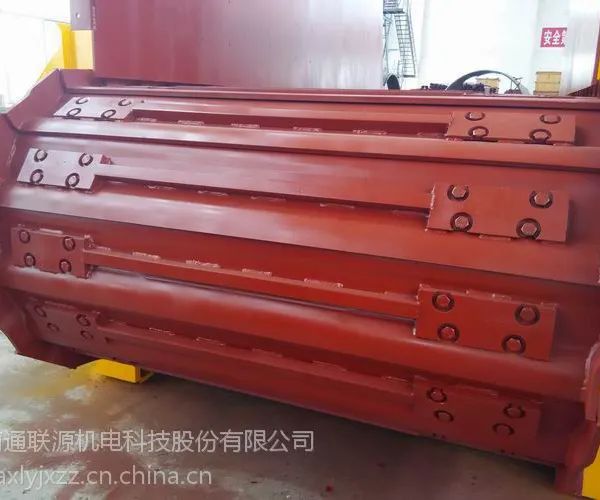

链板装置由牵引链和槽板组成。牵引链采用耐冲击、运行平稳、工作可靠的履带链。槽板为单圆弧平直板,搭接式焊接件,两边焊有钢板作挡边,槽板用螺栓与牵引链紧固在一起。

⑸、机架:

机架由机架体、头罩、栏板及支重轮、托轮、托链轮装置等组成,机架体均由槽钢、角钢及钢板焊接而成,机架共设有轨道,上分支轨道支撑链板装置和物料,下分支轨道支撑链板装置,仓底受料段支重轮和托轮布置密度大,能承受大冲击和重载荷

2、重型板式喂料机工作原理

重型板式喂料机由电动机作动力,经过减速机、主动链轮装置,带动链板装置作连续均匀的低速运动,达到运送物料均匀喂料的目的。

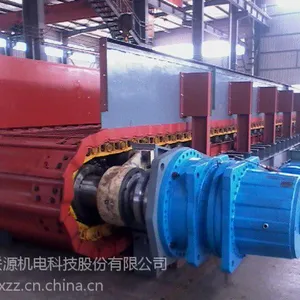

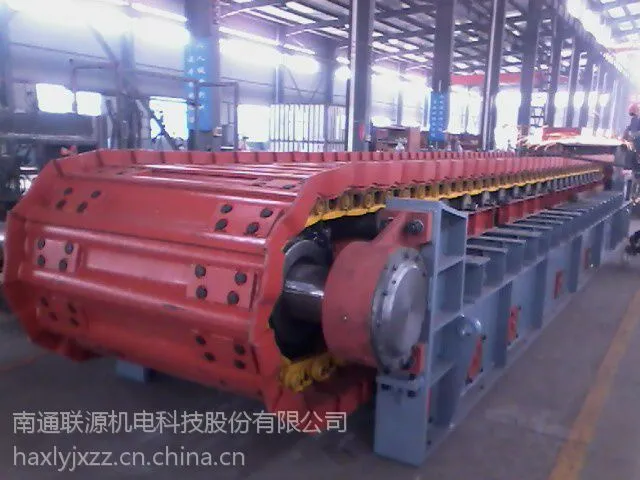

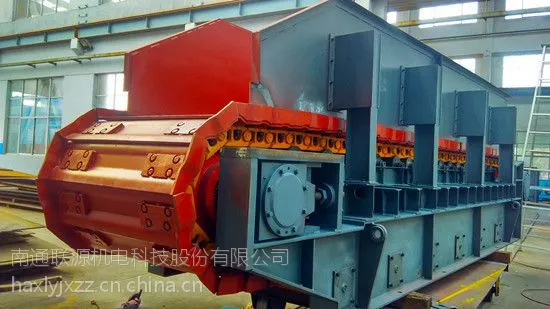

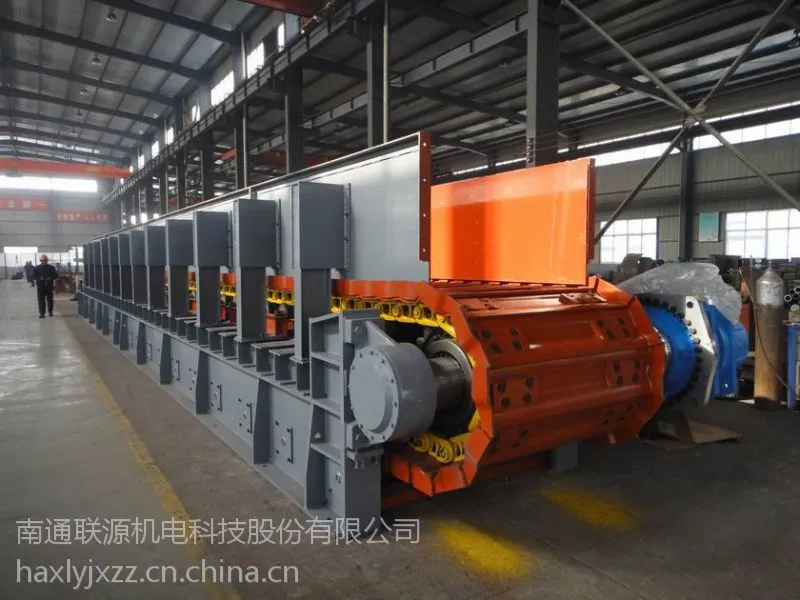

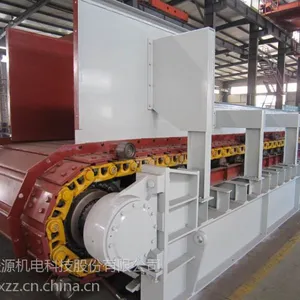

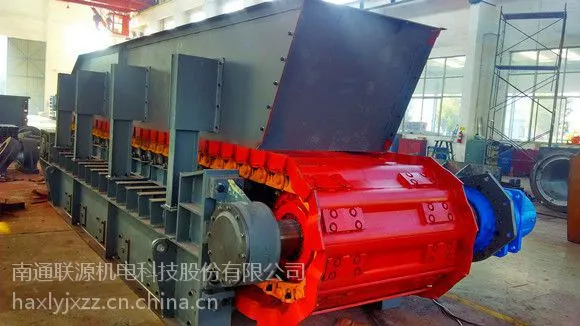

3、重型板式喂料机实物图片
