加工定制:是品牌:联源型号:GBL1250
输送能力:100t/h功率:7.5KW类型:链板输送机
输送距离:5m外形尺寸:6.5m重量:11000kg
适用领域:采石场规格:185000

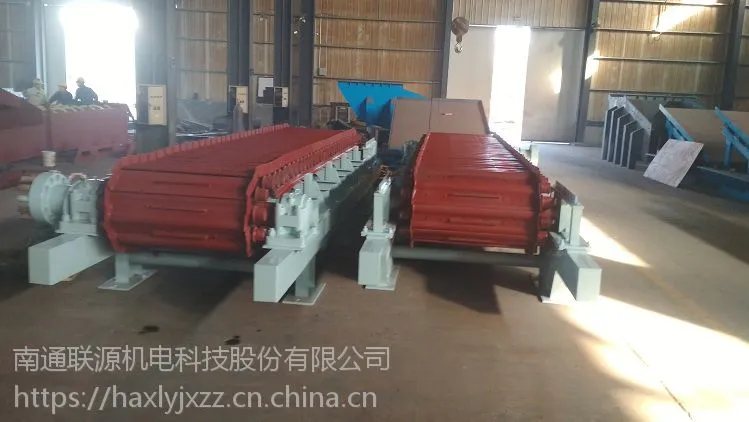

联源公司板式给料机五大组成部分之一:主轴驱动装置

板式给料机五大组成部分之一:主轴驱动装置

一、板式给料机主轴驱动装置定义

  安装在板式给料机出料端机架上的驱动轴,被称为主轴驱动装置。

二、主轴驱动装置的作用

为重板给料机提供工作动力。工作时电机功率传输到减速机上经过变速后传到与之相配套的传动轴上,传动轴带动与之相配套的链轮,链轮带动链条运动,再有链条带动槽板和槽板上的物料运动,完成输送目的。

三、主轴驱动装置结构组成:

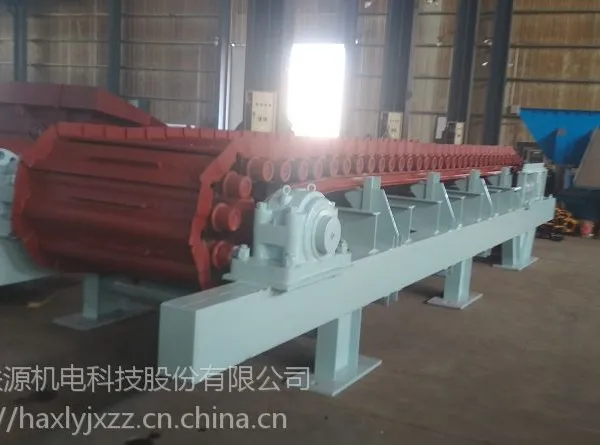

主轴驱动装置由1根主轴,2个轴承座,2个驱动链轮,电机,减速机等组成。

四、装配方式:

1)主轴固定在轴承座上,轴承座固定在板式给料机机架上,驱动链轮与主轴的装配有二种形式:轻型和中型板式给料机的链轮和主轴的装配是通过热涨装配,而重型板式给料机的链轮是通过涨紧套与主轴装配。

2)主轴与减速机的装配有二种,老式的传动部分是通过主轴的联轴器和减速机的联轴器连接,新型的板式给料机传动方式是由空心轴减速机套装在主轴的轴颈上,通过锁紧盘锁紧。这种传动方式大大减少了传动部分空间,也减少部分基建费用。

四、制造要求

1)链轮制造要求:

链轮齿面不应有任何影响强度的缺陷,齿面硬度不应低于55HRC,淬硬层深度不应小于3mm。用于主轴装置和驱动装置中的涨套和锁紧盘,其安全系数不应低于2.

链轮安装要求:链轮轴线与水平面的平行度公差为链轮轴二轴承间距的0.15/1000,链轮轴线对机架纵向中心线的垂直度公差为链轮二轴承间距的1/1000.

主轴材料:40Cr合金钢

热处理方式:调质

硬度:HB220-250

主轴抗扭疲劳极限:167N/mm2

主动链轮材料:40Cr

处理方式:调质

硬度:HB220-250

五、板式给料机主轴驱动装置的使用注意事项

  1.定期检查主轴上链轮的磨损是否正常。

  2.安装主轴的锁紧盘时,需要同步加劲,防止出现打滑情况。
