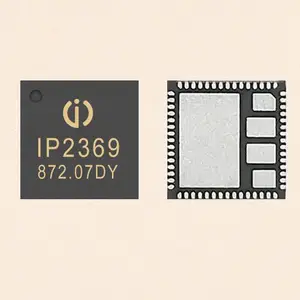

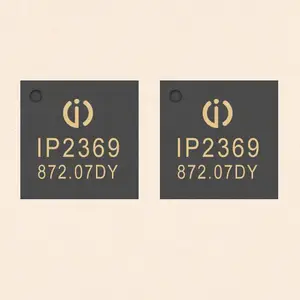

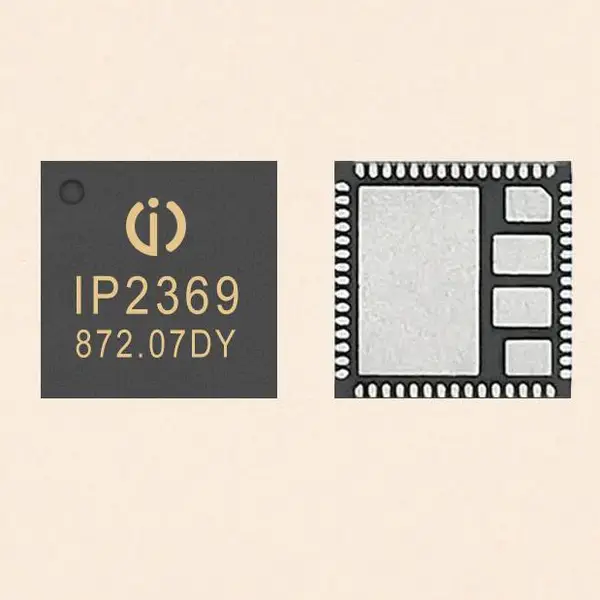

英集芯代理商2~6 串锂电池充放电管理芯片45W功率-IP2369

一、简介

IP2369是一款集成AFC/FCP/PD2.0/PD3.0/PD3.1 等输入输出快充协议和同步升降压转换器的锂电池充放电管理芯片，充放电功***达45W；IP2369的高集成度与丰富功能，内部集成

BUCK-BOOST升降压功率NMOS，只需一个电感实现同步降升压功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。IP2369支持2/3/4/5/6节串联电芯，可

通过外接电阻设置选择电池串联节数；IP2369支持外接电阻可设置电池类型，充满电压为3.65V/4.1V/4.2V/4.35V/4.4V，IP2369内置IC温度、电池NTC温度和输入电压控制检测环路，可

以根据识别到的充电器功率，智能调节充电电流。IP2369待机功耗可低至不超过100uA。IP2369内置14bit ADC，可以***测量输入电压和电流，电池电压和电流等。可通过I2C获取

IP2369充放电电压、充电电流等信息。IP2369支持4个电量指示灯，可显示电量和放电状态。

二、特性

充放电规格

 内置BUCK-BOOST升降压功率NMOS

 充放电功率45W

 自适应充电电流调节

 外接电阻可设置电池类型，充满电压为3.65V/4.1V/4.2V/4.3V/4.35V/4.4V

 外接电阻设置电池串联节数：2/3/4/5/6

 外接电阻可设置充放电功率，支持45W充放电

同时支持2个USB口

 1个USB-A口输出

 1个USB-C口输入输出

快充规格

 集成FCP输入输出快充协议

 集成AFC输入输出快充协议

 集成DRP Try.SRC协议，PD3.1输入输出快充协议

 集成QC2.0/QC3.0/QC3.0+输出快充协议

其他功能

 4/2/1LED电量指示灯

 支持I2C功能

 待机功耗100μA

 EN唤醒功能

 多重保护、高可靠性

 输入过压、欠压保护

 输出过流、短路保护

 电池过充、过放、过流保护

 IC过温保护

 充放电电池温度NTC保护

 ESD 4KV，输入（含CC1/CC2引脚）耐压30V

 封装规格：QFNWB-7*7-60L 0.4pitch

三、应用产品

2~6 串锂电池/磷酸铁锂电池充放电

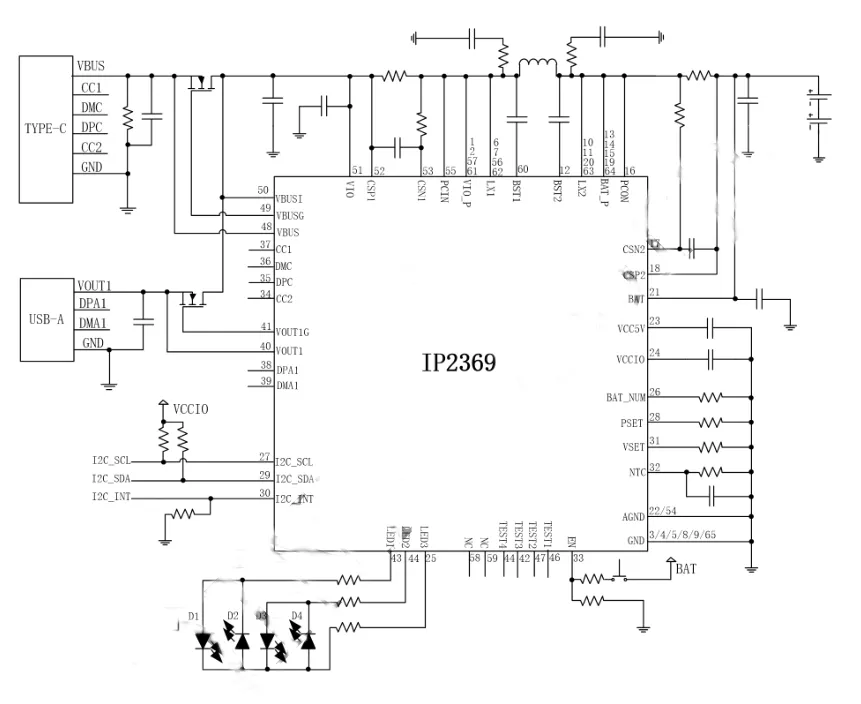

四、原理图

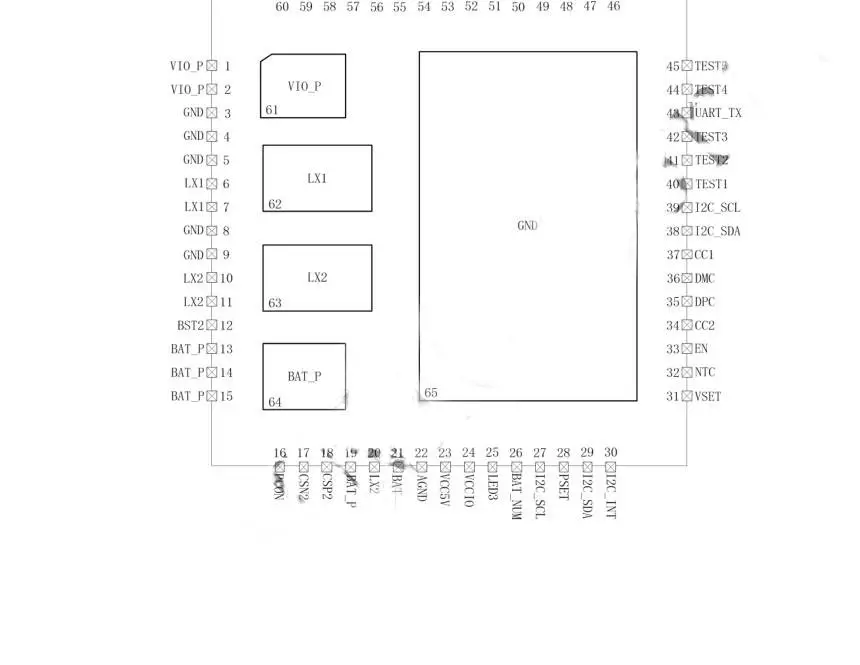

五、引脚定义
