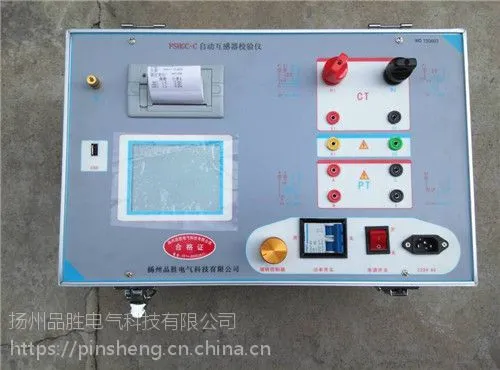

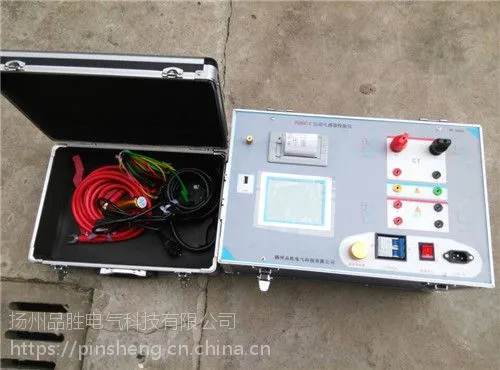

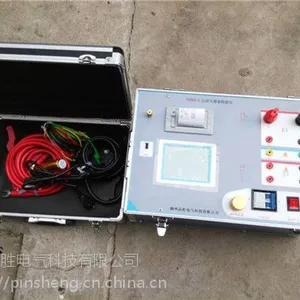

PSHGC-C互感器伏安特性测试仪1.设计用途

设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。

2.参考标准     GB 1207-2006、GB 1208-2006

3.主要特征

? 支持检测CT和PT                 ? 满足 GB1207、GB1208等规程要求.

? 无需外接其它辅助设备，单机即可完成所有检测项目.

? 自带微型快速打印机、可直接现场打印测试结果.

? 采用控制器，操作简单.        ? 大屏幕液晶，图形化显示接口.

? 按规程自动给出CT/PT（励磁）拐点值.

? 自动给出5%和10%误差曲线.    ? 可保存3000组测试资料，掉电后不丢失.

? 支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.

? 小巧轻便≤22Kg，非常利于现场测试.

测试仪主要测试功能：

测试仪主要技术参数：

PSHGC-A互感器伏安特性测试仪使用说明

本仪器采用低耗材料和特殊绕法的升压器，微处理器进行数据采集，分析和存储，内置微型打印机可打印测试数据和曲线，测CT变比时，可自动计算出变比值。一人操作即可完成全部测试工作。本机具有重量轻、携带、操作方便。其性能独特，是目前***的仪器。是专门为继电器保护专业试验电流互感器伏安特性，变比测试及极性判别而设计，还可作变压器极性判别测试，是一台性能价格比，比较高的多功能试验仪器。

PSHGC-A互感器伏安特性测试仪技术参数
    ⒈ 输入电压：交流220V或380V、50HZ、自动识别输入电压。
    ⒉ 工作环境温度：0~40℃。
    ⒊ 输入电压：输入交流220V时，输出0-600V。
                 电流：瞬时电流，测变比时为600A。
                 输入交流220V时，输出0-600A。
                 伏安特性测试时为1***。
    ⒋ 数字电压表测量范围：0-9999V；分辨率：0.1V。
             作电流显示时：0-9.9A；分辨率：0.1mA。
    ⒌ 数字电流表测量范围：0~3000A；分辨率：0.01A。
    ⒍ 误差：1≤1%，U≤1%。
    ⒎ 测CT变比时，可自动计算变比值，并打印数据和计算结果。
    ⒏ 测伏安特性时，存储并打印20组电流电压值和伏安特性曲线。
    ⒐ 外型尺寸：长×宽×高=470×340×260mm3。

注意事项
⒈ 电流互感器二次线圈不应有接地点。
⒉ 调压器开关及输出开关在断开位置方向可接线和拆线。
⒊ 试验前本装置应可靠接地。

4  做完试验后应及时回零，严禁在高电压，大电流下长时间停留。

使用方法
    伏安特性试验
    ⒈ 使用者根据被试设备的伏安特性适当选择输入电压，当需要输出500V以上电压时，应输入380V电压。
    ⒉ 将仪器可靠接地。
    ⒊ 检查电流互感器无接地点。
    ⒋ 将开关“16”拨至伏安档。
    ⒌ 仪器输出和电压测量接至电流互感器二次侧（如图二所示）。
    ⒍ 检查调压器是否归零，打开“24”开关，按一下复位键，其上方的指示灯亮，此时微处理器处于等待存储状态。
    ⒎ 接通输出开关4，缓慢顺时针转动调压器，需存储时按一下存储键，存储键上方指示灯亮，内部蜂鸣器响。（注：每次测量的全过程不允许回调调压器，调至大电流时的停留时间要尽量短。）
    ⒏ 最多可存储20组电流，电压值。
    ⒐ 存储完毕后调压器调零。

变比试验
    ⒈ 将开关“16”拨至变比档。
    ⒉ 输入交流220V时，输出0-400A；输入交流380V时，输出0-600A。
    ⒊ 将旋钮“5”旋至零位，打开开关“24”后，开关“4”打开，缓慢转动旋钮“5”，使表头“7”显示一电流值`IO（A）同时表头“6”有一对应电流值Ii（mA），待显示稳定后按一下储存键“10”存储数据。将旋钮“5”旋至零位，“11”键打印变比数据和计算结果。关断开关“4”。
    ⒋ 测试完毕，断开电源。拔出连接线。
    ⒌ 当测变比一次电流满足不了试验时，可外接升流器试验用仪器所配外接传感器穿过升流器电源线后接入25外接一次插孔，二次接线仍接入二次插孔，做试验时不要打开4即调压器开关。
  极性判别：
    ⒈ 用一对测试线连接被测互感器的一次侧和面板上的L+ L-插座。用另一对测试线连接被测互感器的二次侧和面板上的K+ K-插座。（接线如图三所示。）
    ⒉ 本仪器接通交流220V电源，开关“24”打开。
    ⒊ 瞬时按一下试验按键“20”（按键的时间要短，否则会缩短仪器的使用寿命），若面板上表头瞬间正偏（即右偏）则被测互感器的一次侧接L+的端头和二次侧接K+的端头为同极性端，反之为非同极性端。（按键断开瞬间的指针指向与按键接通瞬间相反，这是正常现象。）
    ⒋ 测试完毕，断开电源，拔出连接线。
    ⒌ 变压器的极性判别可参照此方法测试。
