| 产品特性:刀闸阀陶瓷 | 品牌:山东北泽 | 型号:Z673TC |
| 连接形式:法兰 | 主体材料:碳钢 | 公称通径:DN50~600mm |
| 3C阀门类别:工业 | 适用介质:干灰、矿浆、煤渣及固体颗粒等 | 密封形式:硬密封型 |
| 标准:国标 | 外形:中型 | 流动方向:单向 |
| 驱动方式:气动 | 零部件及配件:配件 | 用途:介质输送 |
| 压力环境:常压 | 工作温度:常温 | 类型(通道位置):直通式 |
| 规格:PN10 |
公称通径:DN50~1000mm
公称压力:PN1.0~2.5MPa
适用温度:≤200℃
材质:碳钢、不锈钢等
介质:干灰、矿浆、煤渣及固体颗粒等
应用:治金、矿山、电力、输煤厂、水泥厂、水处理等行业。
结构特点

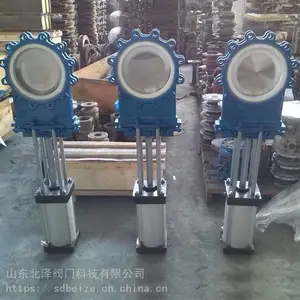

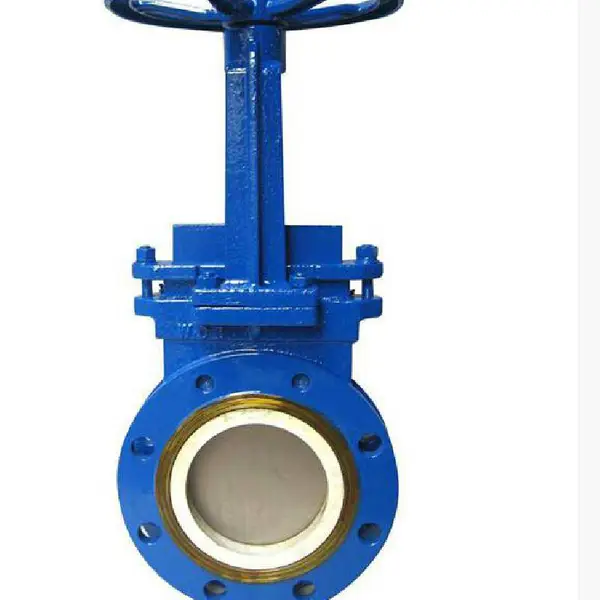

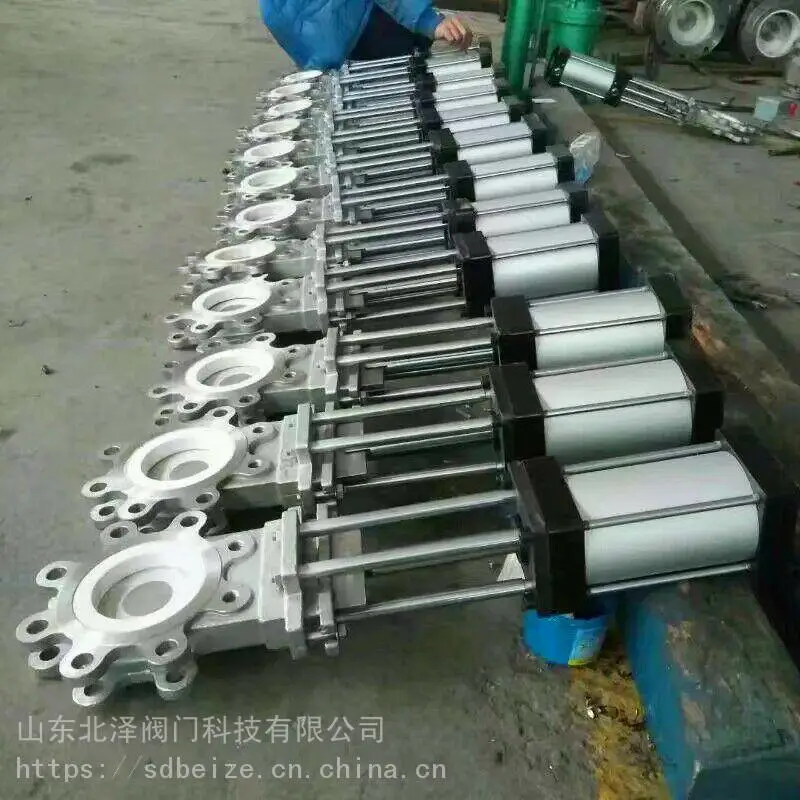

陶瓷耐磨刀闸阀适于用高硬度的颗粒等介质,有软颗粒但又有腐蚀性的介质的管道上作启闭之用。产品广泛适用于灰渣、泥渣、煤浆、矿浆、污水等固体、液固、气固二相介质输送系统,尤其适用于火力发电厂石子煤系统。可采用手动、气动和电动等驱动方式。
闸板、阀座密封面材料采用结构陶瓷制造,耐磨损、耐腐蚀、抗高温、密封面采用硬密封与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度极高。因此,本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能,且隔热性好、热膨胀小。
主要零部件材料
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
| 1 | 阀座 | 结构陶瓷 | 7 | 连接架 | WCB |
| 2 | 阀体 | WCB | 8 | 支架 | WCB |
| 3 | 阀板 | 不锈钢+结构陶瓷 | 9 | 螺母 | 25# |
| 4 | 填料 | 柔性石墨 | 10 | 连接盘 | WCB |
| 5 | 填料压盖 | WCB | 11 | 电液动装置 | 成品件 |
| 6 | 锁轴 | 2Cr13 | 12 |
应用规范
| 设计与制造 | JB/T 8691 | |
| 连接端尺寸 | 结构长度 | GB/T 15188.2 |
| 法兰尺寸 | GB/T 9113.1 | |
| 检验与试验 | GB/T JB/T8691 | |
| 材料 | 碳钢 | Gb/T 12229 |
| 标志 | Gb/T 12220 | |
| 供货 | Gb/T 12252 | |
主要外形和连接尺寸
| DN | PN(Mpa) | L | D | D1 | D2 | H | N-M |
| 50 | 1.0 | 43 | 165 | 125 | 99 | 285 | 4-M16 |
| 65 | 46 | 185 | 145 | 118 | 300 | 4-M16 | |
| 80 | 46 | 200 | 160 | 132 | 315 | 8-M16 | |
| 100 | 52 | 220 | 180 | 156 | 365 | 8-M16 | |
| 125 | 56 | 250 | 210 | 184 | 400 | 8-M16 | |
| 150 | 56 | 285 | 240 | 211 | 475 | 8-M20 | |
| 200 | 60 | 340 | 295 | 266 | 540 | 8-M20 | |
| 250 | 68 | 395 | 350 | 319 | 630 | 12-M20 | |
| 300 | 78 | 445 | 400 | 370 | 780 | 12-M20 | |
| 350 | 90 | 505 | 460 | 429 | 885 | 16-M20 | |
| 400 | 90 | 565 | 515 | 480 | 990 | 16-M24 | |
| 450 | 90 | 615 | 565 | 530 | 1100 | 20-M24 | |
| 500 | 114 | 670 | 620 | 582 | 1200 | 20-M24 | |
| 600 | 154 | 780 | 725 | 685 | 1450 | 24-M30 |
