原材料

实心混凝土砌块砖。

蒸压粉煤灰砌块砖。

加气蒸压粉煤灰砌块砖。

混凝土成品电缆沟槽。

混凝土、水泥、砂、沙、混凝土外加剂、

优点

便于维护。

防止外力破坏。

施工简单。

安装时间短。

节约人力。

便于维护。

施工简单。

高承载，大跨度，自定义线路规格尺寸位置。

缺点

施工复杂。

造价高。

安装时间长。

耗费人力。

维护不便捷。

易受外力破坏。

电缆路径不明显。

不利于故障查找。

施工时间长。

耗费人力。

安装施工时间长。

应用

高可靠、高承载区域、易于维护区域；例如：发电厂、大型建筑物。

成本严格控制区域；

例如：住宅区、商业街。

低成本工程区域，高承载；

例如：主干道，高层建筑，大跨度区域。

标记

代号+规格尺寸+强度等级+密度等级+标准编号

标记示例：

规格为240mm×115mm×53mm、抗压强度等级为MU25、密度等级为B级、合格的混凝土砖：

SCB 240×115×53 MU25 B GB/T 21144-2007

蒸压粉煤灰砌块的代号为：FB??

代号*长度*宽度*高度

FB880*380*190毫米

FB880*380*240毫米

FB880*420*240毫米

FB580*380*190毫米

蒸压加气粉煤灰砌块代号：ACB

代号*长度*宽度*高度

ACB600*300*240毫米

ACB600*300*200毫米

ACB600*300*100毫米

ACB600*250*200毫米

ACB600*240*240毫米

ACB600*240*200毫米

ACB600*240*180毫米

ACB600*240*120毫米

ACB600*240*200毫米

ACB600*200*200毫米

强度

C25C30C35C40

抗压强度10-25MPa

抗压强度和抗折强度：

MU30、MU25、MU20、MUl5、MUl0等5个强度级别。

抗压强度3.5-7.5MPa。

导热系数

≤0.3W/(m·K)（北方寒冷区域）

0.4-0.6W/(m·K)（夏热冬冷）?

0.3-0.4W/(m·K)

0.12-0.18W/(m·K)

密度

密度分为A级（≥2100kg/m?）

B级（1681kg/m?~2099kg/m?）

C级（≤1680kg/m?）

密度通常在1400~1500kg/m?

500-700kg/m?

应用

承载结构，重量较大，施工较重区域。

非承载区域。

保温隔热区域。

如隔墙、填充墙。

?非承重墙砌筑。

隔热和隔音区域。?

?框架结构填充区域。

?保温隔热区域。

生产

搅拌、成型、养护等工艺

原材料的加工与处理、配料、搅拌、消化、轮碾、压制成型、码坯静停养护、成品检验与堆放等工序。

原材料

水泥、砂、石子、混凝土、混凝土外加剂。

高效减水剂/缓凝减水剂/早强减水剂/引气减水剂/早强剂/缓凝剂/引气剂/防水剂/阻锈剂/加气剂/膨胀剂/防冻剂/着色剂/速凝剂/泵送剂/混凝土降粘剂。

水泥：

应符合GB 175的规定。

细骨料：

应符合GB/T 14684的规定。

粗骨料：

1. 碎石、卵石应符合GB/T 14685的规定，其粒径不宜大于15mm。

2. 轻骨料应符合GB/T 17431.1 的规定。

3. 重矿渣应符合YBJ 20584的规定。

掺合料：

粉煤灰应符合GB/T 1596的规定，矿渣微粉应符合GB/T 18046的规定。

外加剂:

应符合GB 8076的规定。

水规定:

应符合JGJ 63的规定。

放射性核素:

所用原料均应符合GB 6566的要求。

粉煤灰、石灰、石膏等工业废弃物。

原材料大部分为工业废弃物。

粉煤灰:

1、粉煤灰状态：外观呈深灰色粉状固态。

2、体积密度：在550～800㎏/m3

3、细度：在4900孔筛上筛余为101%～20%,空隙率为60%～75%.

4、灰粉煤灰Al2O3含量：在15%以上。

5、灰粉煤灰SiO2的含量：在40%以上。

6、粉煤灰中未燃碳的含量：控制在8%以下，SO3控制在4%以下,K2O和Na2O控制在2.5%以下。

7、胶凝材料：钙塑水化硫铝酸盐等为主。

石灰：

1、活性氧化钙的含量：应高于60%，

2、氧化镁的含量应小于5%

3、细度控制:0.08㎜方孔筛余量小于15%.

4、过烧石灰的含量:＜活性氧化钙的5%,欠烧石灰的含量小于7%.

煤渣：

1、形状：多孔状的烧结结构。

2、颜色：灰黑色或褐红色。

3、密度：2.5左右。

4、体积密度：700～900㎏/m3。

5、硫化物的含量：含硫量(用SO3计)＜4%。

6、煤渣中未燃烬炭(烧失量)含量：＜20%。

7、颗粒级配：粒径小于1.2㎜的粉状小颗粒含量应不超过25%。

8、煤渣中不应含有黏土地、铁块及含镁量高的夹杂物。

石膏：

1、功能：做缓凝剂、激发剂。

2、石灰的终凝控制：在20～60min之内。

3、活性氧化钙：3%～5%。

4、材料：二水石膏、半水石膏、硬石膏等。

5、石膏中CaSO4·2H2O含量：大于65%。6、磷石膏中P2O5含量：小于3%；

7、石膏细度：0。08㎜方孔筛筛余量小于15%。

特点

重量高。

较高的强度。

长耐久性。

耐高温。

隔音性强。

模具生产。

型号规格定制。

防火。

隔音。

防渗。

重量轻。

保温隔热。

强度高。

抗震性。

加工性。

耐高温。

隔音性。

机械化。

适应性。

防火。

隔音。

防渗。

材质

水泥：32.5水泥、32.5R水泥、42.5水泥、42.5R水泥、52.5水泥、52.5R水泥。

混凝土：

C20混凝土、C25混凝土、C30混凝土、C35混凝土、C40混凝土。

混凝土外加剂：

高效减水剂、缓凝减水剂、早强减水剂、引气减水剂、早强剂、缓凝剂、引气剂、防水剂、阻锈剂、加气剂、膨胀剂、防冻剂、着色剂、速凝剂、泵送剂、混凝土降粘剂

钢纤维：

（1）钢纤维外形：

平直形钢纤维（a）、压棱形钢纤维（b）、波形钢纤维（c）、弯钩形钢纤维（de）、大头形钢纤维（f）、双尖形钢纤维（g）、集束钢纤维（h）。

（2）钢纤维截面：

圆形（a）、矩形（b）、槽型（c）、不规则性（d）

（3）钢纤维生产工艺：

切断钢纤维。剪切钢纤维。

铣削型钢纤维。熔抽钢纤维。

（4）钢纤维材质：

普碳钢纤维（抗拉强度一般在300~2500MPa）；

不锈钢纤维（按材质有304,310,330,430,446等）；

其他金属纤维（铝纤维、铜纤维、钛纤维以及合金纤维）。

（5）钢纤维表面涂覆状态：

无涂覆层，表面涂环氧树脂，镀锌等。

（6）钢纤维工艺：

喷射用、浇注用。

（7）钢纤维直径：

普通钢纤维（直径d＞0.08mm）；

超细钢纤维（直径d≤0.08mm）；

玻璃钢纤维（中碱、无碱、高碱）：

叶腊石、石英砂、石灰石、白云石、硼钙石、硼镁石。

环氧树脂：

两个以上环氧基团的一类聚合物。

石英砂：

普通石英砂、精制石英砂、高纯石英砂、熔融石英砂及硅微粉等。

钢筋：

（1）钢筋直径:

8毫米钢筋、12毫米钢筋、16毫米钢筋、20毫米钢筋、25毫米钢筋、32毫米钢筋、40毫米钢筋。

（2）钢筋钢种：20MnSi、20MnV、25MnSi、BS20MnSi。

（3）钢筋直径:

钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22m

m）。

（4）钢筋力学:

Ⅰ级钢筋（300/420级）；Ⅱ级钢筋（335/455级）；Ⅲ级钢筋（400/540）和Ⅳ级钢筋（500/630）

? 重质碳酸钙 ?：

方解石、大理石、石灰石磨碎而成。

? 分散剂 ?：

脂肪酸类、脂肪族酰胺类和酯类、石蜡类、（液体石蜡、微晶石蜡）金属皂类、低分子蜡类。

? 促进剂 ?：

⑴环氧树脂用促进剂

a，脂肪胺促进剂：DMP-30，EP-184，三乙醇胺等

b，酸酐促进剂：BDMA，CT-152x，DBU等

c，聚醚胺催化剂：EP-184，399等

d，潜伏型催化剂：K-61B，CT-152X等

⑵聚氨酯胶黏剂用促进剂

a，胺类促进剂b，锡类促进剂

⑶酚醛树脂胶黏剂用促进剂

⑷不饱和聚酯树脂胶黏剂用促进剂

⑸快固丙烯酸酯结构胶黏剂用促进剂

⑹厌氧胶用促进剂

⑺橡胶及橡胶型胶黏剂用促进剂（促进剂D、DETU、DPG、M、TMTD、BZ、PZ、ZDC、CZ）。?

HDPE:

中文全称：高密度聚乙烯

常用俗称：低压乙烯

组成单体：乙烯

丙烯:

(1)物理性质:

密度：1.914kg/m3

熔点：-185℃

沸点：-47.7℃

闪点：-108℃

折射率：1.3567

饱和蒸气压：1158kPa（25℃）

临界温度：91.9℃

临界压力：4.62MPa

引燃温度：460℃

爆炸上限（V/V）：11.1% [7]

爆炸下限（V/V）：2% [7]

外观：无色气体

溶解性：微溶于水，溶于乙醇、乙醚

(2) 化学性质:

聚合/热裂解/加氢/不对称加反应/水合/催化氧化/与卤素反应/丙烯与卤素反应/水中的反应/环氧化反应

1-丁烯:

熔点：-185.3℃

沸点：-6.3℃

闪点：-80℃（CC）

临界温度：146.6℃

引燃温度：385℃

临界压力：4.023MPa

爆炸上限（V/V）：10.0%

爆炸下限（V/V）：1.6%

饱和蒸气压：299.3kPa（25℃）

外观：无色无味气体

溶解性：不溶于水，微溶于苯，易溶于乙醇、乙醚

燃烧热（kJ/mol）：-2719.1

己烯:

（1）物理性质：

密度：1.178kg/m3

熔点：-169.4℃

沸点：-103.7℃

闪点：-125.1℃

折射率：1.363

饱和蒸气压：4083.40kPa（0℃）

临界温度：9.6℃

临界压力：5.07MPa

引燃温度：450℃

爆炸上限（V/V）：36.0%

爆炸下限（V/V）：2.7%

外观：无色气体

溶解性：不溶于水，微溶于乙醇，溶于乙醚、丙酮、苯

摩尔折射率：10.70

摩尔体积（cm3/mol）：58.1

等张比容（90.2K）：102.5

表面张力（dyne/cm）：9.6

极化率（10-24cm3）：4.24

（2）化学性质：

氧化反应/加成反应/加聚反应

抗氧剂：

（1）抗氧化剂按来源:人工合成抗氧化剂

（2）抗氧化剂按溶解性:油溶性、水溶性和兼容性三类。

（3）抗氧化剂按照作用方式:可分为自由基吸收剂、金属离子螯合剂、氧清除剂、过氧化物分解剂、酶抗氧化剂、紫外线吸收剂或单线态氧淬灭剂等。

(4)常用的抗氧化剂

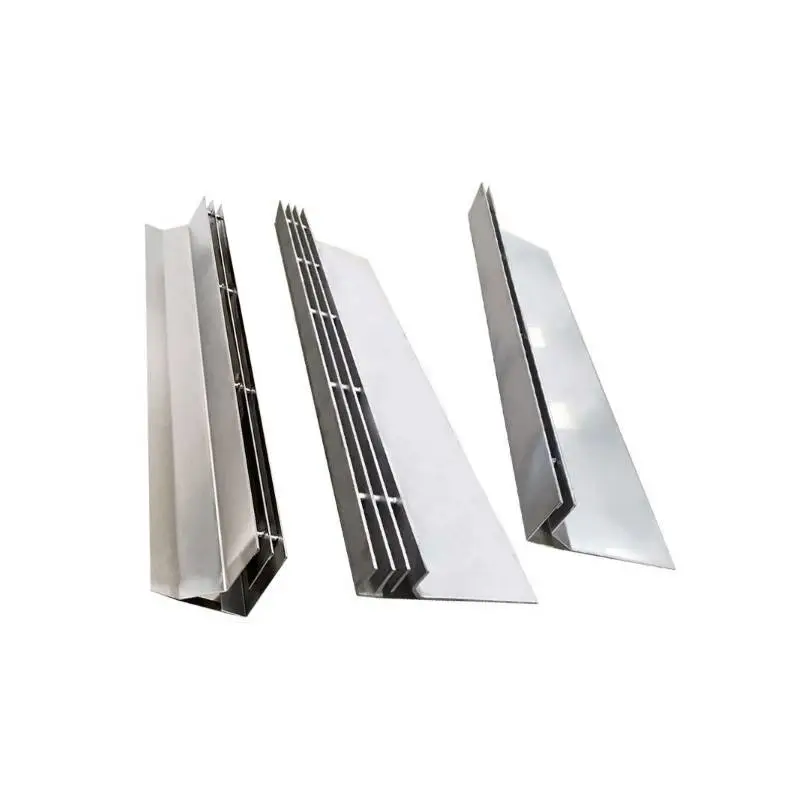

中缝隙线性水沟盖板

材质+款式+

线性缝隙款式：

单线性+1缝隙；双线性+2缝隙；三线性+3缝隙。

缝隙线性规格：

长：500/1000毫米。

线性缝隙宽/高度：

1毫米1.2毫米1.4毫米1.5毫米1.6毫米1.7毫米1.8毫米1.9毫米2毫米2.1毫米2.2毫米2.3毫米2.4毫米2.5毫米2.6毫米2.7毫米2.8毫米3毫米

线性缝隙/盖板厚度：201/304不锈钢板材

1毫米1.2毫米1.5毫米1.8毫米2毫米2.5毫米2.8毫米3毫米3.5毫米4毫米4.5毫米5毫米

水沟盖板规格：

水沟盖板长度：500/1000/1200毫米

水沟盖板宽度：100毫米120毫米130毫米140毫米150毫米160毫米180毫米200毫米220毫米250毫米280毫米300毫米330毫米350毫米360毫米380毫米400毫米450毫米480毫米500毫米550毫米600毫米。型号款式：

防滑圆孔圆点水沟盖板、防滑三角孔三角点水沟盖板、防滑条孔圆点水沟盖板、防滑斜孔斜点水沟盖板、防滑五星孔点水沟盖板、塑料条条孔水沟盖板、大条孔水沟盖板。

规格：长*宽*高*厚度

580毫米*200毫米250毫米300毫米350毫米400毫米450毫米500毫米*25毫米*1.2毫米1.3毫米1.5毫米1.8毫米2毫米2.5毫米2.8毫米3毫米。

侧缝隙式线性水沟盖板

激光冲孔水沟盖板

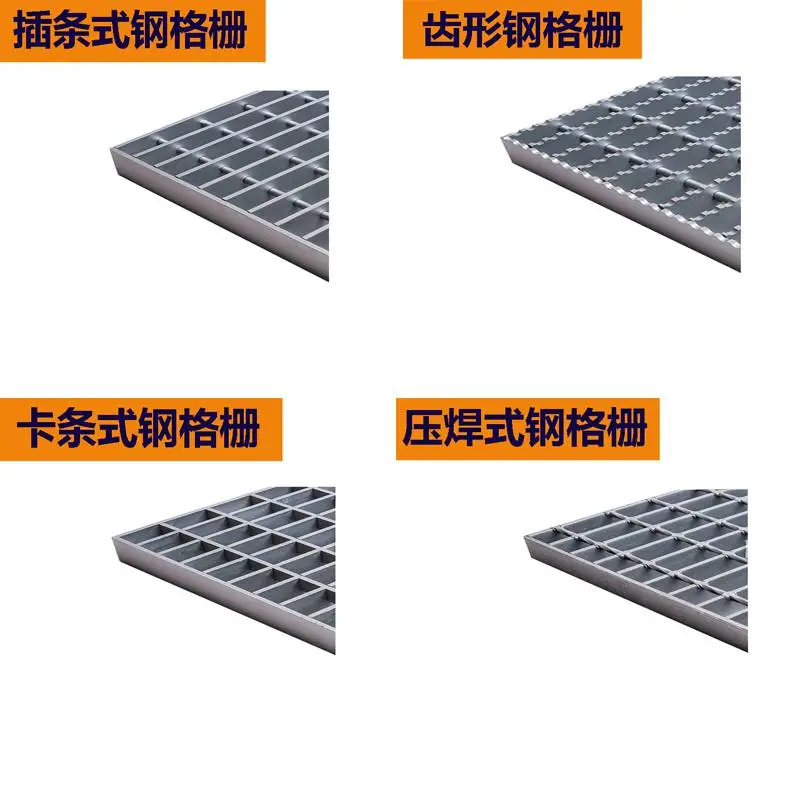

网格栅水沟盖板

型号款式：

卡条网格栅水沟盖板、插条网格栅水沟盖板、齿形网格栅水沟盖板、压焊网格栅上水沟盖板、压锁网格栅盖板。

孔距规格尺寸：

长*宽200*150毫米180*150毫米150*100毫米120*80毫米100*60毫米100*50毫米100*40毫米80*60毫米80*40毫米60*60毫60*50毫米60*40毫米50*50毫米50*40毫米40*40毫米

高度/厚度规格尺寸：

20毫米25毫米28毫米30好难32毫米35毫米38毫米40毫米45毫米48毫米50毫米58毫米60毫米65毫米68毫米70毫米。

板材厚度：

1.8毫米2毫米2.2毫米2.5毫米2.8毫米3毫米3.5毫米3.8毫米4毫米4.5毫米5毫米。

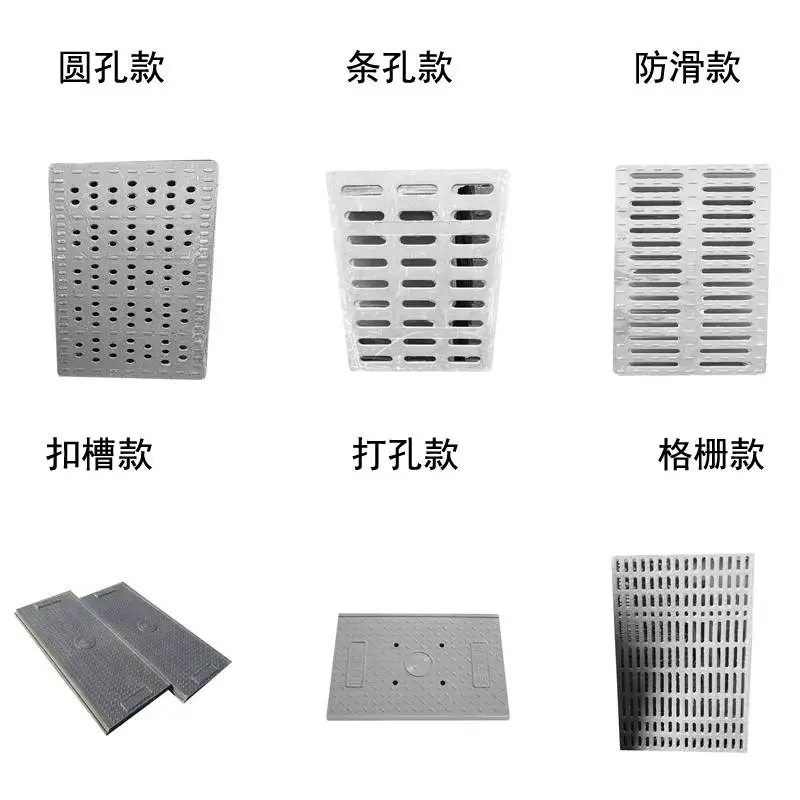

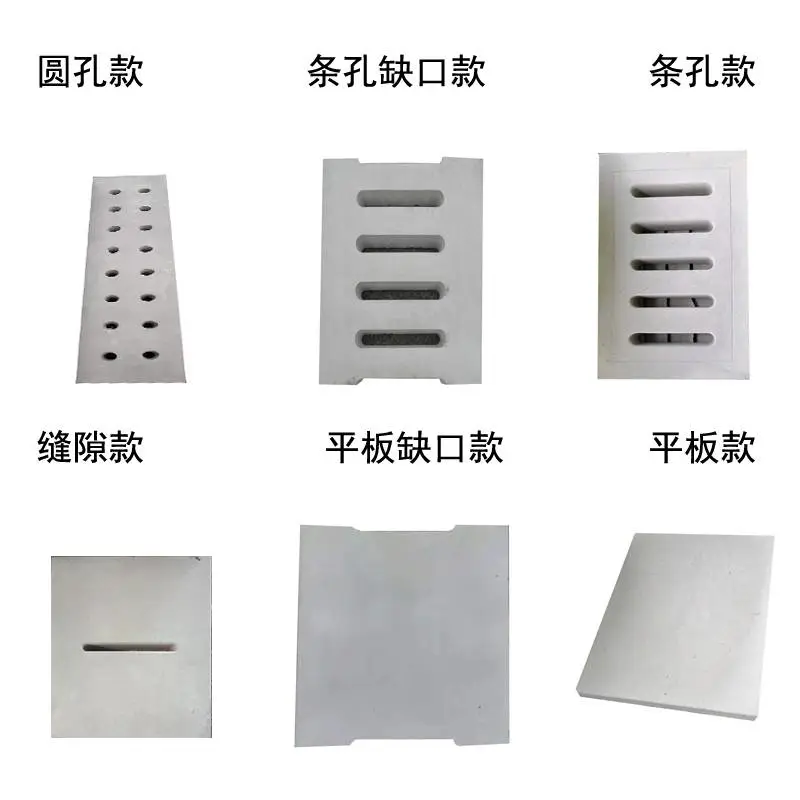

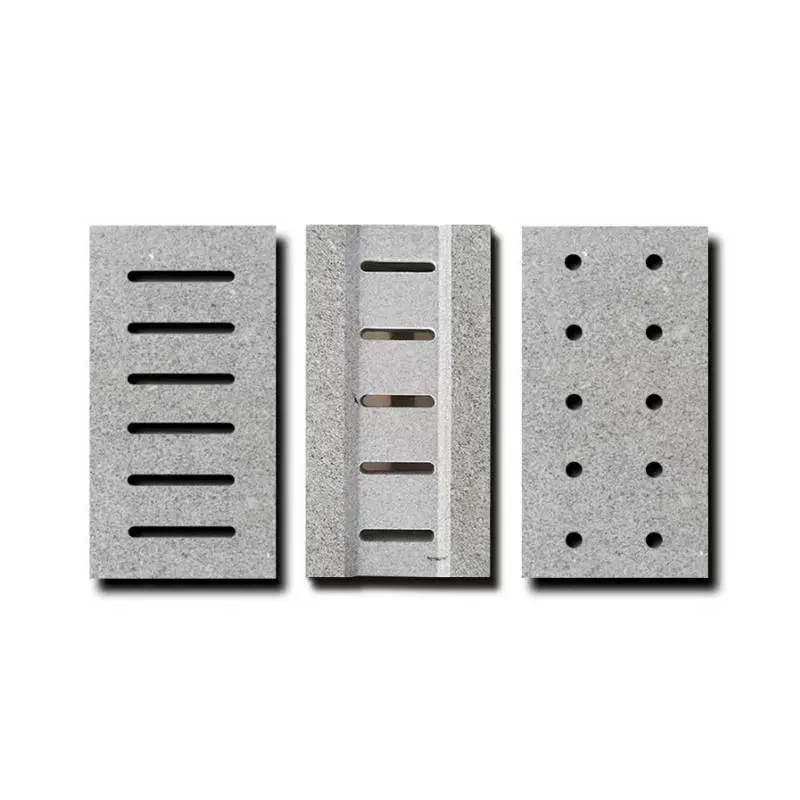

圆孔水沟盖板

材质：

（1）材质：水泥、混凝土、预制、钢筋砼。

颜色：灰色。

形状：工字形、矩形、正方形、凹槽形。

高度/厚度：

40mm45mm50mm70mm80mm90mm100mm110mm120mm150mm180mm200mm

（2）材质：HDPE塑料、聚氯乙烯。

颜色：黑色

高度/厚度：30mm35mm40mm45mm50mm70mm

（3）材质：玻璃钢复合、高分子复合、树脂玻璃钢。

高度/厚度：30mm35mm40mm45mm50mm70mm

颜色：灰色、黑色、蓝色、红色、黄色、白色、绿色等。

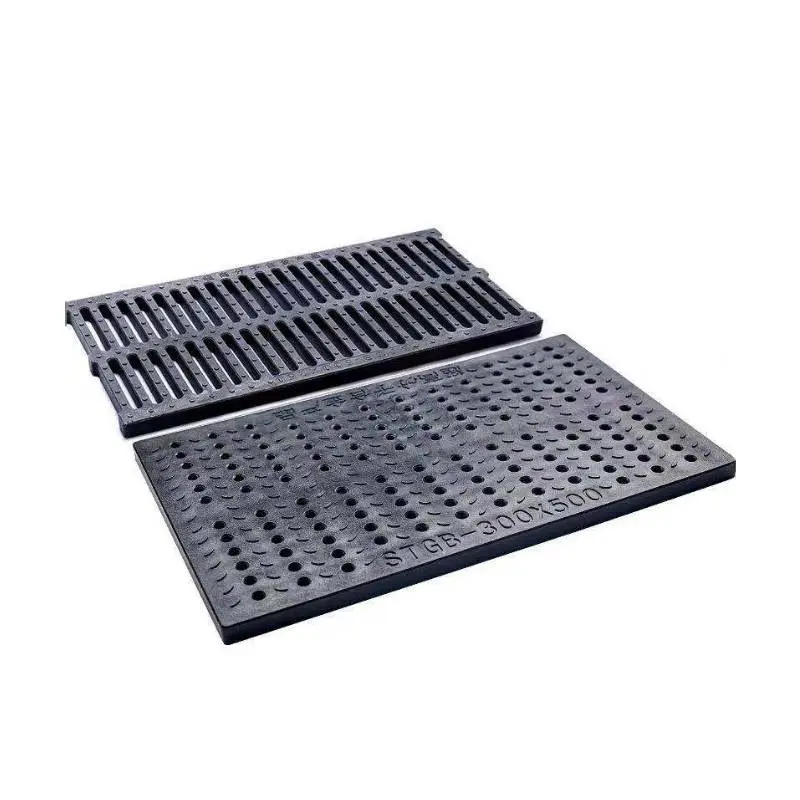

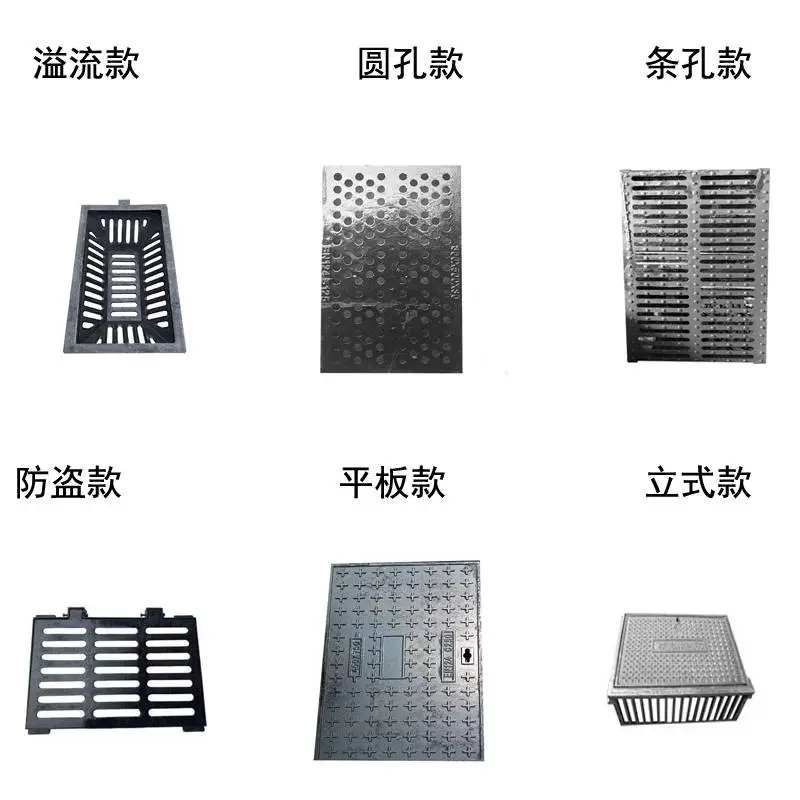

（4）材质：球墨铸铁

颜色：黑色

高度/厚度：30mm35mm40mm45mm50mm70mm

规格：长度*宽度*高度

750*450mm700*250mm600*600mm600*500mm500*500mm500*400mm400*400mm

500*350mm500*300mm500*250mm500*200mm200*200mm。

防滑圆孔水沟盖板

条孔水沟盖板

防滑条孔水沟盖板

防滑波浪孔

水沟盖板

波浪孔

水沟盖板

防滑网格栅水沟盖板

网格栅水沟盖板

防滑椭圆孔水沟盖板

椭圆孔水沟盖板

石材水沟盖板

安装

流程

1、砖砌电缆沟设计与要求制定。

2、施工工艺流程：

（1）测量放线

（2）确定电缆沟位置尺寸。

（3）挖掘电缆沟形状。

（4）沟槽底验收（保持平整度和稳定性）。

（5）垫层施工

（6）底板施工

（7）预制钢筋混凝土盖板

3、测量放线与沟槽开挖：

（1）测量控制点

（2）测量控制点

（3）结合施工和图纸定制开线槽

（4）开挖基底

（5）槽底布置了1.5×1.5m的方格网

（6）槽底清理

3.、钎探与验槽

（1） 页岩砖砌筑与混凝土施工

（2）底板施工步骤

（3）砖砌方沟墙体与抹面

（4）页岩砖砌筑沟槽的施工。

4、盖板安装与注意事项

（1）盖板选择：

材质、型号、规格、颜色、外观、logo等

（2）安装盖板

1、现场开挖沟槽

（1）根据设计图纸型号规格尺寸开挖沟槽。

（2）压力等级要求：A15

（3）承载能力：15KN

（4）两侧及底部：>80MM

A15/B125/C250/D400等确定。

2、排水沟的成品定位

（1）通过拉线确定成品排水沟的方向和高度位置。

（2）沟槽底部铺设一层硬水泥混凝土作为垫层。

（3）成品排水沟放置在这层垫层之上。

（4）调整其高度与预拉线保持一致。

3、排水沟的调平，加强稳定性。排水沟两侧翼部利用混凝土拱腋进行加固处理。

4、安装成品集水井，随后按照顺序逐步安装成品排水沟。

5、采用相同的方法，持续安装成品排水沟，直至整个安装工作全部完成。

6、进行浇注水泥混凝土：

（1）木板或胶合板遮挡杂物进入混凝土灌注位置。

（2）电缆沟口撑住：采用角钢或者木板撑住。

7、浇筑混凝土：

（1）一次浇筑：

***水沟底部硬化完成；

电缆沟两侧均匀浇筑混凝土；

振动棒进行振捣振实处理；

浇筑高度与底部支撑处保持一致。

（2）二次浇筑：

依此类推，直至整个排水沟的浇注工作全部完成。

8、电缆沟口处理：、

（1）用扁泥刀将排水沟的入口处刮出适当的斜度，水流能够顺畅地流出沟外。

（2）相邻的路面略低于电缆沟底部（大约低出3-5毫米），积水都能顺利流出电缆沟。

9、伸缩缝处理：

（1）间距通常控制在4至6米之间，缝宽则维持在2至3厘米。

确保路面的伸缩缝与两个电缆沟的对接缝保持一致在一条直线上。

1、熟悉图纸，并进行二次设计

（1）电缆沟伸缩缝位置二次设计：

（2）过水槽留设位置二次设计：

（3）电缆沟转角处挑梁二次设计：

（4）盖板二次设计：

2、现场实测定位

3、土方开挖

4、垫层施工

5、钢筋工程

6、模板制作及安装

7、混凝土搅拌及浇筑

（1）混凝土搅拌

（2）混凝土运输

（3）混凝土浇筑：

8、模板拆除沟壁侧模的拆除

9、混凝土养护及保护

（1）混凝土养护

（2）成品保护10、土方回填

11、焊接槽钢

12、过水槽施工

13、沟盖板施工

（1）盖板选择：

材质、型号、规格、颜色、外观、logo等

（2）安装盖板
