1.概述

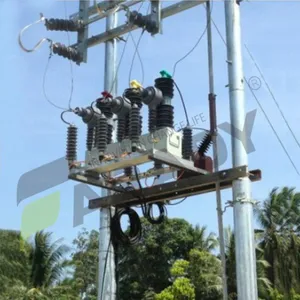

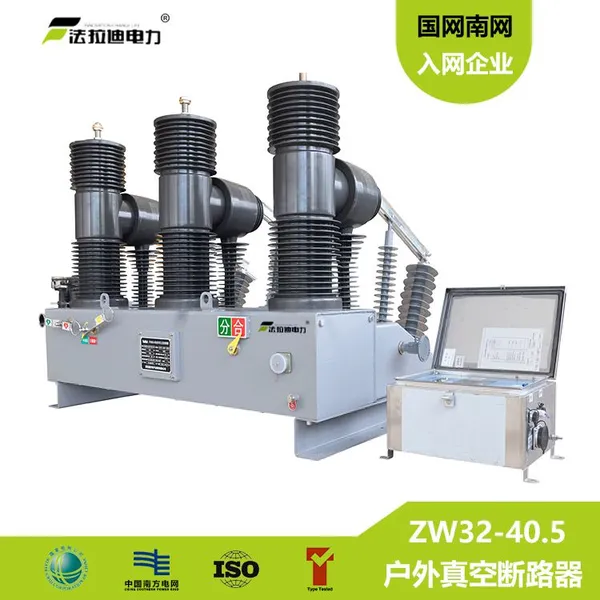

   ZW32-40.5真空断路器（重合器）采用电动弹簧机构或永磁机构和高可靠性的智能控制器构成。该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用，并具有0~3次自动重合闸。

2.产品特点

1.极高的可靠性

2.在整个寿命期间完全免维护

3.具有高机械寿命和电寿命

4.整机体积小，重量轻，便于安装

5.具有标准继电保护和快速自动重合闸功能

3.使用条件

周围空气温度：-30℃~+60℃

海拔高度：不超过2000米

风速不超过34m/s

来自开关设备和控制设备外的振动或拖动是可以忽略的

污秽等级：IV级

储存温度-40℃~+85℃

4技术参数

断路器的主要参数

 断路器的主要机械参数

5.断路器结构及工作原理

户外智能断路器（重合器）主要由集成固封极柱、电流互感器、电动操动机构及箱体组成。该型号断路器为小型化设计。同时配有手动分闸、合闸装置。电流互感器可根据用户需要选择。

户外智能真空断路器（重合器）的控制由配套的智能控制单元完成。可就地实现开关分合闸操作，也可以通过通信接口由远方遥控操作。断路器的其它信息也可以传输到控制中心，通信通道可以选择电缆、光纤、GPRS/CDMA、GSM等。

智能控制单元接近断路器安装，通过控制电缆与断路器连接。智能控制单元的电源分主各供电，主电源为AC或DC 220V，由高压线路经PT取得；后备电源由蓄电池提供（安装于智能控制单元箱内）。当正常工作时主电源对后备电源充电；当主电源失去时，由后备电源供电，仍可完成对断路器的控制以及控制单元内的其它操作，后备电源（满载时）可维持整机不小于48小时工作。断路器操作机构中设有手动紧急分闸把子，作为控制系统或电源故障时紧急分闸操作之用。

6.断路器的工作原理与过程

6.1.1

灭弧原理：
户外真空智能断路器（重合器）采用真空灭弧室，以真空作为灭弧和绝缘介质，具有极高的真空度。当动、静触头在操作机构作用下带电分闸时，在触头间将会产生真空电弧，同时，由于触头的特殊结构，在触头的间隙间也会产生适当的纵向磁场，促使真空电弧保持为扩散型，并使电弧均匀地分布在触头表面燃烧，维持低的电弧电压，在电流自然过零时，残留的离子、电子和金属蒸汽在微秒数量级的时间内就可复合或凝聚在触头表面和屏蔽罩上，灭弧室断口的介质绝缘强度很快被恢复，从而电弧被熄灭达到分断的目的。由于采用纵向磁场控制真空电弧，所以真空断路器具有强而稳定的开断电流能力。

6.1.2

储能：户外真空智能断路器（重合器）可手动通过储能手柄储能，也可以电动储能。

6.1.3

合闸操作：本地按动智能控制单元上的合闸按钮，或者通过远方遥控合闸操作，也可以使用分合闸手柄手动合闸。

6.1.4

分闸操作：本地按动只能控制按钮，或者通过远方遥控分闸操作，或者使用分合闸手柄分闸。

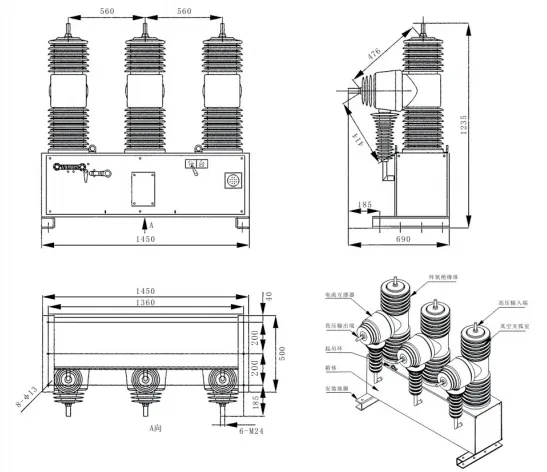

7.断路器的安装尺寸图（不含隔离）

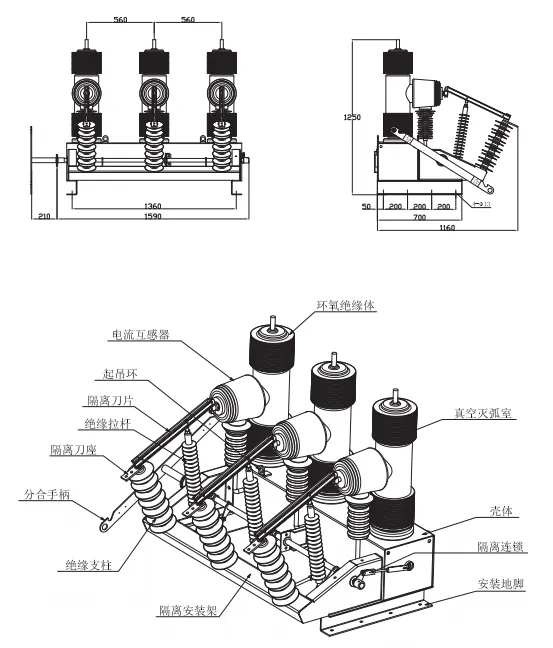

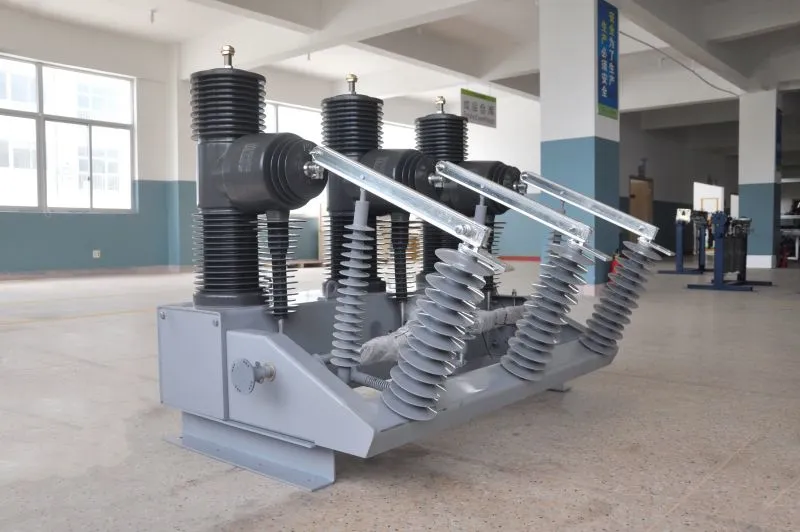

8.断路器外形结构图（含隔离）

8.控制说明

1.速断保护：速断定值可在一定范围内任意整定。

2.***速断保护：***速断值可在一定范围内任意整定。

3.定时限保护：定时限定值可在一定范围内任意整定。

4.反时限保护：曲线可在一定范围内任意整定。

5.重合闸：多次重合闸功能，最多可设置三次重合闸。

6.环网保护双侧加压不合闸，双侧失压自动分闸，单侧加压延时合闸（延时时间一秒）

7.合闸锁定功能：当开关合闸到故障点上时，控制开关自动分断开关，并实现合闸闭锁。

8.通讯：无线通讯；485通讯，主控制室可对各所属开关进行分，合闸操作；检测开关状态，开关运行数据；设置运行参数等。

9.事件记录：可记录各种动作信息，并记录下发生时间，及何种保护引起的跳闸。

10.顺序配合：当重合器前方线路发生故障时，能防止下级重合器不必要的动作；对下级重合器线路上的故障，上级重合器可在不分断的情况下实现自动故障区间隔离。

11.系统保护：防止无权限拥护更改设置。
