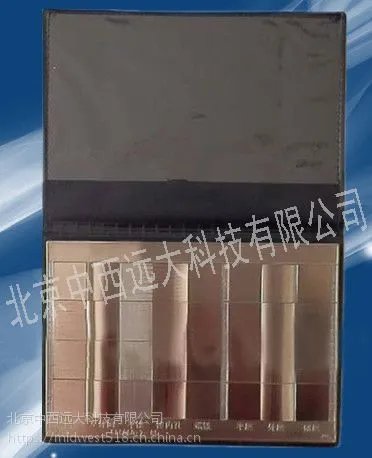

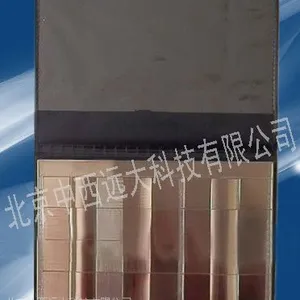

表面粗糙度比较样块 组合式 32块组

表面粗糙度比较样块是检查加工后工件表面的一种对比量具，它的使用方法是以样块工作面的表面粗糙度为标准，凭触觉（如手摸）或视觉（可借助放大镜、比较显微镜等）与待检查的工件表面进行比对，从而判别别检查表面的表面粗糙度是否合乎要求。这是一种定性的检查工具。
用比较样块比对的方法虽简便、快速、经济实用，但只能定性测量，无法得到表面粗糙度的定量值。比较法要求检验者具有丰富的实践经验。因此，比较法用于具有一般而不是严格要求的表面粗糙度的零件表面。

加工方法
Ra值，um
每组块数
刨 车外圆 平铣 镗磨内孔 端铣 平磨 磨外圆 研磨
刨：0.8 1.6 3.2 6.3
各4块
车外圆：0.8 1.6 3.2 6.3
平铣：0.8 1.6 3.2 6.3
镗内孔：0.8 1.6 3.2 6.3
端铣：0.8 1.6 3.2 6.3
平磨：0.1 0.2 0.4 0.8
各4块
外磨：0.1 0.2 0.4 0.8
研磨：0.1 0.2 0.4 0.8
车外圆 磨外圆
6.3 3.2 1.6 0.8
8
镗内孔 磨内孔
0.8 0.4 0.2 0.1
8
手研
0.1 0.05 0.025 0.012
4
线切割(一)
1.6 2.5 3.2 5.0 6.3
5
线切割(二)
0.63 1.2 2.5 5.0 10
5
电火花
0.4 0.8 1.6 3.2 6.3 12.5
6
抛光
0.8 0.4 0.2 0.1 0.012 0.015 0.025
7
铸造钢铁砂型
3.2 6.3 12.5 25 50 100 Rz800 1000
8
抛喷丸
0.2 0.4 0.8 1.6 3.2 6.3 12.5 25 50 100
10
喷砂
0.8 1.6 3.2 6.3 12.5 25
6
