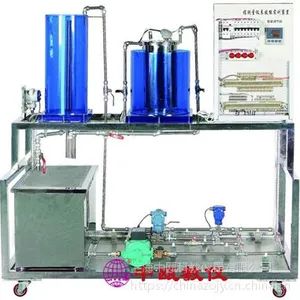

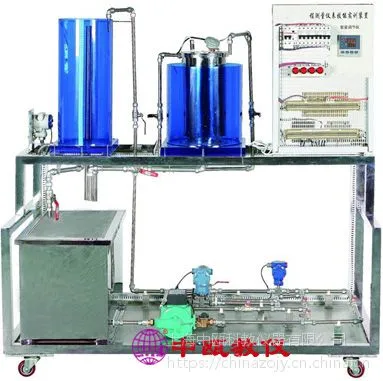

SZJCK-02A型 过程测量仪表技能实训装置

一、产品概述：

“SZJCK-02A型过程测量仪表技能实训装置”的设计结合了目前职业院校《化工测量及仪表》、《过程仪表测量》、《过程检测仪表》以及《仪表测量工操作实训》等课程实训大纲的要求。通过该实训装置的使用和学习，学生能够掌握有关过程仪表的测量及自动化仪表的安装、测量及使用。适用于大中专院校过程测量应用与开发的***过程控制实训装置。

二、系统特点：

1、对象系统为不锈钢框架，所有器件均为不锈钢材料设计；

2、传感器的二次测量仪表安装在网孔板上，方便学生在现场进行各项操作；

3、控制部分采用不锈钢网孔板，将现场信号通过接线端子排直接接到测量仪表，增强了学生的动手能力，同时对于现场仪表的接线更加直观明了；

4、对象系统设计美观，开放性好，为学生实训提供了一个较好的实训对象。

三、技术性能：

1、输入电压：单相三线～220V±10%  50HZ

2、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3、整体尺寸：160cm×75cm×154cm

4、装置容量：≤3kVA

四、系统组成：

被控对象（不锈钢框架）：

1、动力系统：1套

2、水箱：2套

3、储水箱：1套

4、液位：1路压力变送器进行水箱液位检测

5、压力：1路差压变送器进行阀门前后端压力差检测

6、温度： 1路PT100对加热锅炉介质温度检测

7、气动调节阀：1只

8、气压机：1台

9、管路：若干

10、阀门：若干

控制系统（网孔板）：

1、网孔板：1套

2、漏电保护器：5个

3、开关电源：1个

4、单相调压模块：1个

5、接线端子排：若干

6、智能仪表：1个

配件：常用工具及装置配套件

五、实训项目：

1、实训装置的结构组成和系统认识

2、传感器工作原理的认识

① 压力变送器的工作原理认识

② 液位变送器的工作原理认识

③ 差压变送器的工作原理认识

④ PT100热电阻的工作原理认识

⑤ 气动调节阀工作原理认识

3、传感器安装测量技能实训

⑥ 压力变送器的检测

⑦ 液位变送器的检测

⑧ 差压变送器的检测

⑨ PT100铂电阻的检测

⑩ 单容水箱液位PID实验（气动调节阀）
