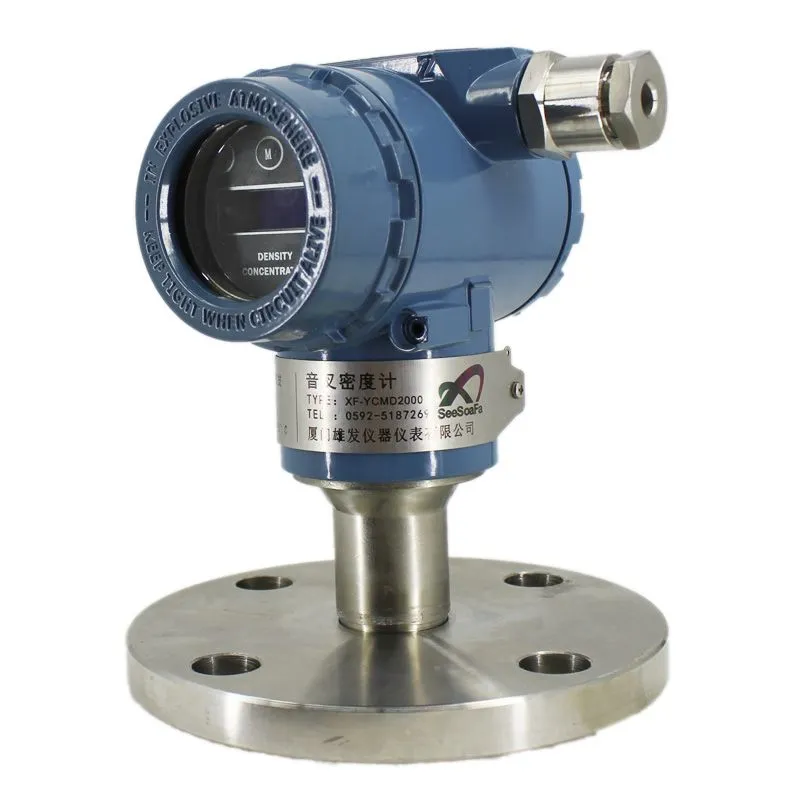

纸浆清洗液在线密度计的传感器是根据元器件振动原理而设计，此振动元件类似于两齿的音叉，叉体因位于齿根的一个压电晶体而产生振动，振动的频率通过另一个压电晶体检测出来，通过移相和放大电路，叉体被稳定在固有谐振频率上。当介质流经叉体时，因介质质量的改变，引起谐振频率的变化。

纸浆的洗涤，就是把蒸煮所得的纸桨中的废液分离出去，并使细胞壁及细胞腔中的蒸煮溶解物扩散出来，把纸浆洗涤干净。

应用领域：主要应用于低腐蚀液体行业的生产过程控制及测量，如：油田炼油、食品饮料、造纸业、化工类的酸碱溶液、酒业、盐类、印染等行业。用于硫酸，盐酸，氨水等腐蚀性溶液时，需要做相应的防腐蚀涂层处理。

安装方式：适用于管道安装或容器壁插入安装等多种方式，动态或静态都可测量，安装方式有法兰式及卡箍式。

特点：

1、采用4线制变送4-20mA输出

2、浓度值0-100.0% (20℃)显示（1位小数位）；五位密度值实时显示（四位小数位）；电流值及温度实时指示

3、可现场直接进入仪表菜单设定参数及调试，操作方便

4、具有纯水标定校准、测量值微调及温补功能

5、在线实时测量，可直接用于生产过程控制

6、接触液体部件全部为316不锈钢材料，安全，卫生，防腐性好。

技术参数：

信号模式： 4线制

输出信号： 4~20mA（有源输出）

电    源： 24VDC (外部不能加载电阻元件或串接PLC)

密度范围： 0~2g/ml，按使用情况，可标定为某个量程段

密度精度： 0.003 g/ml , 分辨率：0.001, 重复性：0.001

防爆等级： 隔爆ExdII BT6

工作压力： <1Mpa

介质温度： 0~60℃（液态） 环境温度：-40~85℃

介质粘度： <500cP

安装注意事项：

由于工艺流程的需要，在线密/浓度计经常安装在工作条件较为恶劣的现场。为了尽可能减少仪表工作条件的恶劣程度，应尽量安装在无冲击和振动小的地方，在流动的管道工作时，尽量装在流速低的位置。为此，本公司对探头进行了改进。在***液体全部接触传感器，充分考虑现场***条件，才能发挥其应有的精度指标。

造纸工业对纸浆洗涤的要求是:洗净度要高，用水量要少，洗漆废水的温度和浓度要高。纸浆洗涤设备应具备的基本功能包括压滤、扩散、置换三种作用，这是达到造纸工业对纸浆洗涤要求的基本条件。

纸浆清洗液在线密度计是使用声波频率信号源对金属音叉进行激励，并使音叉处于中心频率下自由振动，此频率与接触液体的密度有着相联对应关系，因而通过对频率的分析可测量液体的密度，再进行温补可消除系统的温漂； 而浓度则根据对应液体密度和浓度的关系式可计算出20℃温度下的浓度值。
