概述：

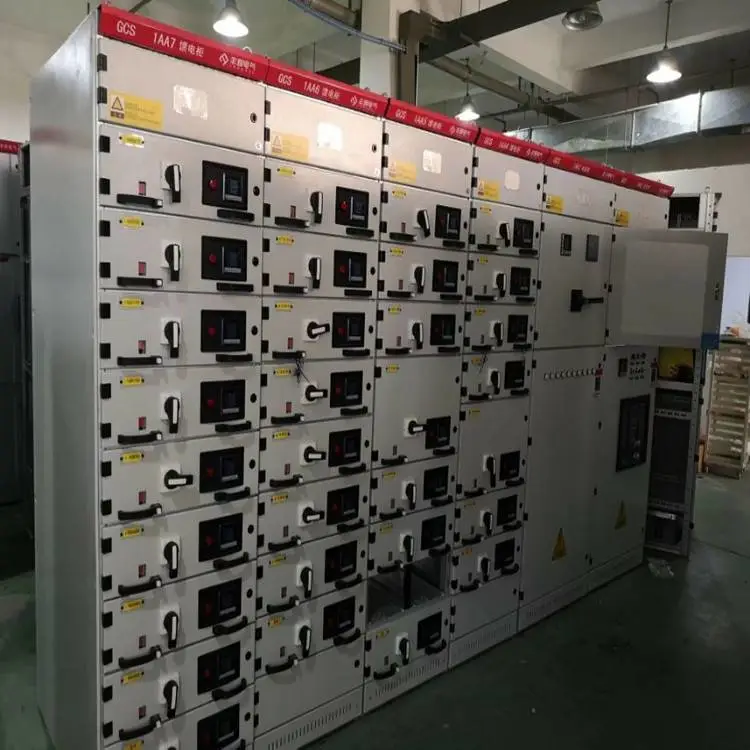

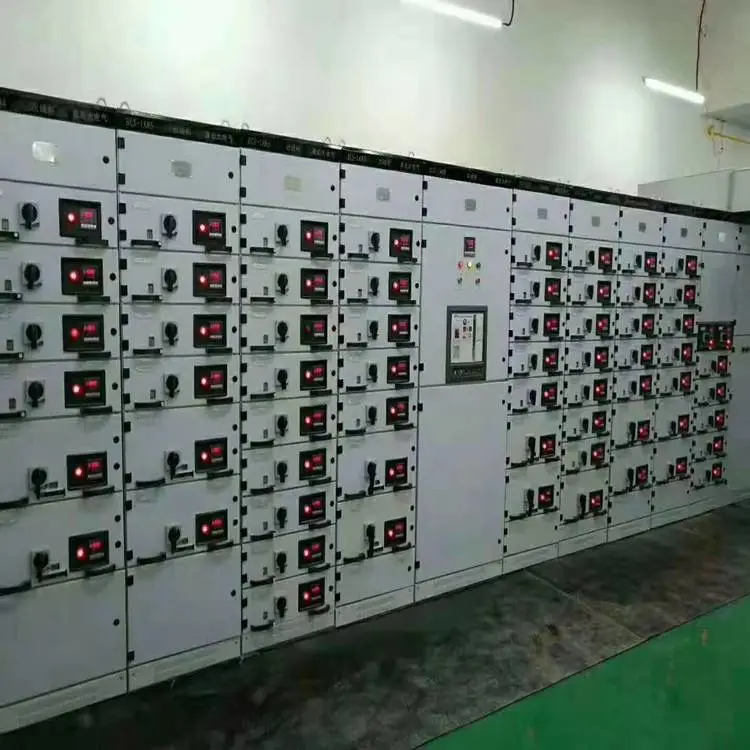

低压抽出式开关柜适用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中，作为动力、配电和电动机集中控制、电容补偿之用。广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，本产品符合IEC60439-1、GB7251.1、JB/T9661等标准。

本柜体采用了新的制造工艺，各功能单元采用模块化设计，单元组合灵活方便，可实现替代目前市场上所有的MNS和GCS方案及功能。

结构说明：

1、本公司二代柜主要采用新型手摇式推进机构（XJG-8(H)省力推进机构）应用于单元抽屉（12E、16E、24E单元抽屉）。采用双涡轮结构，采用高强度耐磨塑料制作。适应于大电流的操作力矩偏大的抽屉，为多圈省力推进方式，实现轻松、灵活、平稳推进与移出抽屉；并有限位和导向装置可减少抽屉左右上下摆动，间隙配合合理，抽屉操作力点平衡。并具有分离、试验、连接文字加色标显示、到三位置时声音提示明显。主开关手柄只要旋转至合闸，摇把插孔即被挡住不能插入，抽屉不能摇进和抽出，使用安全在试验位置辅助回路接通。主开关可以做分闸和合闸试验。即实现分闸和合闸联锁和复位功能，推进机构原理与联锁机构为国内外同行业***技术；

2、本公司二代柜其次采用新型手拉式推进联锁机构（CSL手拉机构）应用于单元抽屉（160高（6E）和200高(8E)的抽屉单元，故抽屉单元***多可做成12个回路），并具有三位置锁定、显示、合闸联锁位置辅助电源功能，开关再扣复位功能；

3、本公司二代柜其次还采用新型小型手拉式推进机构应用于1/2、1/4抽屉单元，并具有三位置锁定、显示、合闸联锁位置辅助电源功能，开关再扣复位功能。

主要特点：

1、主电路插头：插头弹簧的定位是插头结构可靠性的重要***，弹簧的压力，尤其是500次插拔后的压力变化较大，是目前市场所见插头的问题。本插件弹簧采用锰钢材质。热处理，性能稳定可靠，插头采用叠片式，4片铜片为一组，每组有独立的触头弹簧固定结构，耐受过载电流能力强；

2、二次接插件：接触行程长，满足试验、工作位置连接要求，******将两排接线固定端和两排出线端上下分开，接线和出线互不干涉，使接线更方便，布线更美观；

3、仪表板：采用钢板制作，方便制造开孔；

4、1/2、1/4抽屉结构：1/2及1/4抽屉操作方式为手拉式三位置操作机构。开关合闸，抽屉与柜体联锁，无法拔出抽屉，1/2及1/4抽屉采用一侧中空板的制作方法，方便成套厂家安装元器件及接线，1/2抽屉能满足100A电流的侧、后出线方案。1/4抽屉可以满足63A侧、后出线方案；

5、垂直通道：本柜型垂直通道可选用半套功能板及铁制矩形通道方案;

6、门锁：应用于抽屉门、固定门，具有防门板下坠功能，门锁好后下坠不超过0.5mm；

7、抽屉采用导向定位推进功能：除了抽屉用落地式导轨外，本产品抽屉底部增加了抽屉左右限位导向装置、抽屉两侧的上下端的上下限位装置，***一二次插件的可靠插入。确保抽屉移动三位置无异常机械摩擦，无机械故障，抽屉互换性***，门缝垂直及水平方向都能***在1mm之内，600mm或800mm高抽屉推进轻松灵活，抽屉上下不倾斜，确保柜体外观高水平、***IP30-40的盘面防护等级。同时将抽屉板上推进装置的单点受力方式改为多点受力，使抽屉推进平稳，并能承受更大的推力；

8、盘面：盘面细化，柜体盘面细节充分考虑色泽搭配、铰链（外铰链设计）外观、回路标记框、仪表板、门锁、抽屉结构，***了盘面的整齐和门缝均匀美观；

9、我公司开发的该系列抽屉，可实现或替代MNS、GCS、GCK柜型的所有方案，用户可根据需要选配组合，是目前行业中从生产到应用都有重大创新的低压抽出式新型柜体。

柜体加工工艺特点

1、柜体部分：所有操作人员可能接触到的零件直角部分全部倒R角，防止刮蹭伤人；改进型母线框安装母线更方便，外形美观；

2、抽屉部分：抽屉采用双折边定位槽铆钉铆接工艺，所有零部件采用模具一次成型，真正实现抽屉***互换，同时双折边、铆钉工艺解决了板材毛刺、自攻螺丝尖伤手的缺陷；

3、接插件：抽屉进出线一次插件，可直接和功能板及金属通道配合使用，二次接插件接线方便、布线美观；

4、垂直通道：可选用半块功能板或铁制矩形通道，并能方便互换。

 浙江万越电气有限公司位于中国电器之都——浙江柳市，交通便利，风景宜人。公司专业生产GCK抽屉柜柜体、GCS抽屉柜壳体、MNS配电柜、KYN28A-12中置柜、GGD柜架等高低压成套柜体，拥有完整、科学的质量管理体系。公司本着“科技——以人为本”的原则，注重人才的引进和培养，现有员工总数150名，另外引进国外数控剪板机、数控机床、数控折弯机等精密的硬件设施，管理机构健全，生产设备完善，工艺装备精良，精测流程齐全。

  公司经过10多年的电力成套技术的经验积累，特别是成套产品的外壳，结合国内实情，经过市场调研、论证、产品设计、调试，有着模数化的改革和创新。公司产品设计科学、选材精良、制作精湛、造型美观，是现代化电网建设的配套产品，深受用户的好评！竭诚欢迎海内外有识之士携手合作，共谋发展。
