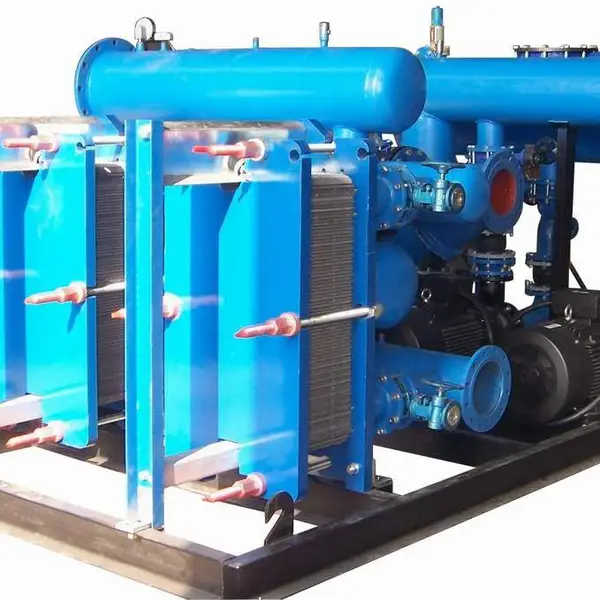

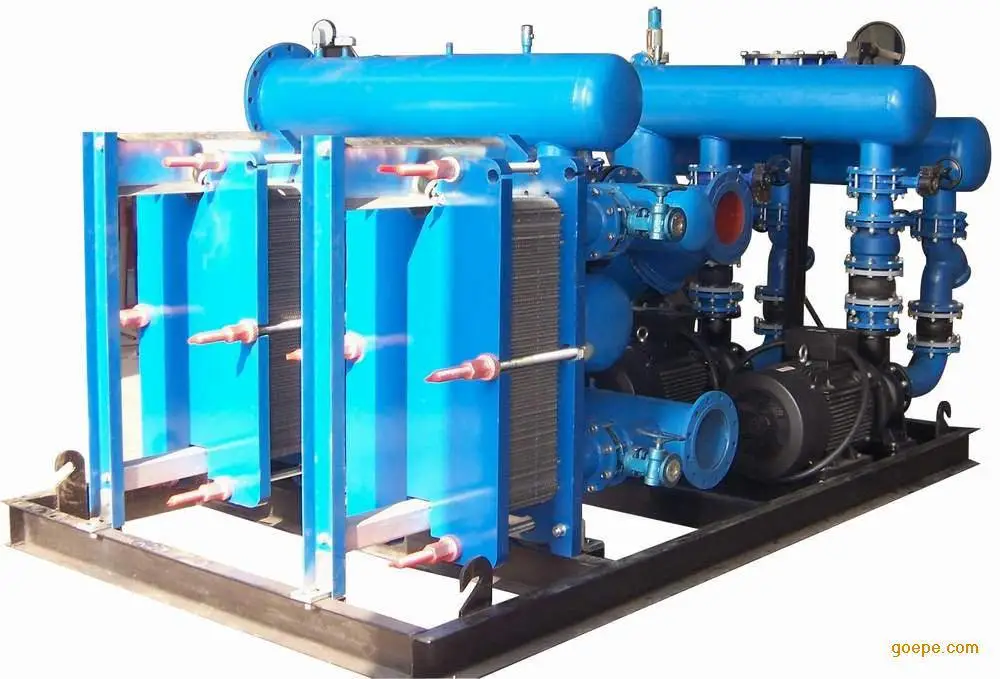

板式换热机组，为换热机组的一种型号，其特点是采用板式换热器，在相同压力损失情况下，其传热系数比管式换热器高3-5倍，占地面积为管式换热器的三分之一，热回收率可高达90%以上。

工作原理

蒸汽或高温水在温控阀控制下，按供热系统所需流量送入板式换热机组，换热器以间接换热方式将热用户的采暖（空调）回水加热；被加热水首先流经不锈钢芯除污器，再经循环泵进入换热器被加热后供用户使用，周而复始。一次热媒在板式换热机组换热后又回至一次供热管网。系统的水量损失由补水泵按设定的压力自动补充，确保系统压力稳定、正常运行。

机组组成

换热机组由板式换热器、智能温控装置、智能电控装置、循环泵、补水泵、稳压膨胀水箱、补（凝）水箱、过滤器、阀门、仪表、传感器、配管底座等组成。

换热机组用途

本换热机组具有高效、节能、智能化、自动化等优点，可广泛适用于工厂、机关、学校、住宅小区、别墅等民用建筑，商场、宾馆、饭店、度假村等商用建筑的采暖、空调、洗浴用水、生活用水、游泳池冬日用水，也可用于制备工业生产工艺用水，以及各种需要换热的场所。

换热机组特点

1、本机组优化设计，布局合理，结构紧凑，占地面积小，节省土建投资，安装维护方便。

2、本换热机组采用高科技控制手段，智能化、自动化程度高，易于操作，可实现无人值守。

3、本换热机组自动补水，自动定压，补水泵可全自动运行和手动控制。

4、本机组设备部件均采用高品质产品，选用高效板式换热器，换热高效快速，节省热能，增容方便，维护简单。整机配置***、合理，控制完善。

机组优势

1. 板式换热机组自动定时开关机。可以根据时间、日期、不同时段实现定时开关机控制。

2. 备用循环泵及换热器自动定时切换。循环泵定时切换、循环泵故障自动跨越；主板式换热器与备用板式换热器定时切换，限度延长系统使用寿命。

3. 工频与变频自动切换。系统采集温度及压力信号，控制循环泵、补水泵的变频。可自动实现多台循环泵及多台补水泵之间变频切换，变频与工频的自动切换。

4. 和智能换热机组相比，板式换热机组更简洁直观、人性化的人机界面，操作使用方便。通过配备触摸屏，该系统将具有良好的人机界面，可显示完整的系统运行状态，设备现状及各种热力参数，运行参数集中数显。可就地控制，也可与中央控制室联网，方便用户远程监控。

5. 板式换热机组强大的远程通讯功能。即可有线也可无线上联上位机。既可实现局域网控制，也可实现无线监控。故障发生时会即时发送无线报警信号到管理员手机上，以便在***时间对系统进行检修。

联，系人：刘先生

电，话：134，7016，4164

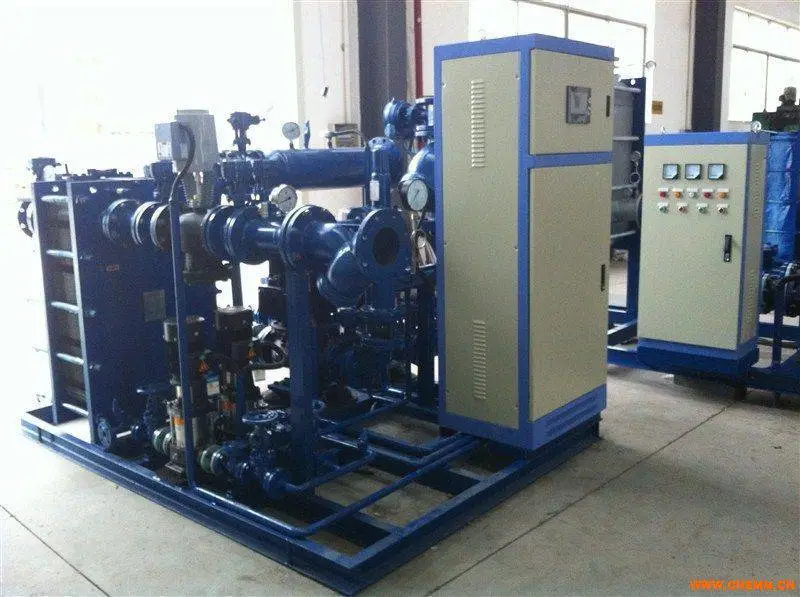

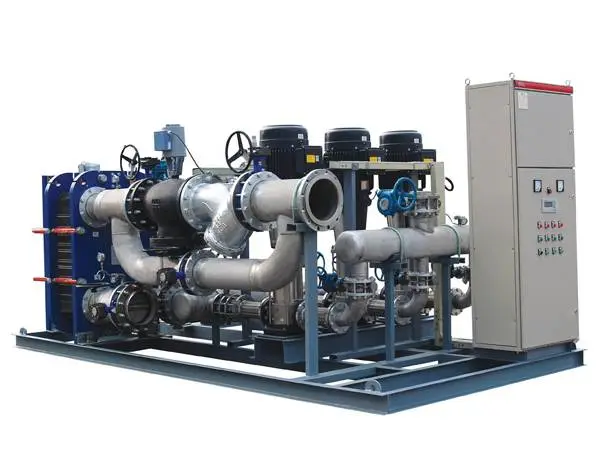

换热机组是由换热器、温控阀组、疏水阀组（热媒为蒸汽时）循环泵、电控柜、底座、管路、阀门、仪表等组成，并可加装膨胀罐、水处理设备、水泵变频控制、温控阀、远程通讯控制等，从而构成一个完整的热交换站。换热机组具有标准化、模块化的设计，配置齐全，安装方便、高效节能。换热机组结构紧凑、运行可靠、操作简便直观等优点，是的高效节能产品。该产品适应于住宅、机关、厂矿、医院、宾馆、学校等场合的卫生热水。整体式换热机组既可用于水—水交换，也可用于汽—水交换。

该产品适应于住宅、机关、厂矿、医院、宾馆、学校等场合的采暖、洗澡和空调系统。整体式换热机组既可用于水—水交换，也可用于汽—水交换。该机组是由换热器、循环泵、补水泵、电控柜、过滤器、底座、管路、阀门、仪表等组成，并可加装自动定压补水装置、水处理设备、水箱、水泵变频控制、温控阀、远程通讯控制等，从而构成一个完整的热交换站。该机组具有标准化、模块化的设计，配置齐全，安装方便、高效节能，已广泛应用于小区集中供热、中央空调、生活用水、企业生产工艺用水等系统中。

板式换热机组是把一次网得到热量，自动连续的转换为用户需要的生活用水及采暖用水。即热水从机组的一次侧入口进入板式换热器进行热交换后，从机口一次侧出口流出；二次侧回水经过过滤器除去污垢后，通过二次侧循环水泵进入板式换热器进行热交换，生产出于采暖、空调、地板采暖或生活用水等不同温度的热水，以满足用户的需求。

二次水经过过滤除污，经由循环进入换热器，被蒸汽或高温水加热后进行供热。蒸汽或高温水进入板式换热器后，变成凝结水或高温回水返回热源，进行一、二次供热系统的回路循环。补水泵将软水打入系统中以保持系统压力的恒定。

1、采用工控计算或智能化温度调节器使供水温度智能控制，即供水温度按程序设定可随室外环境温度，标准间温度和时间变化，供热质量高、节能。

2、工控计算机显示、储存打印各种运行参数，包括：热媒流量、热媒温度、热媒压力、供热量、室外温度、标准间温度、供水温度、凝结水温度、供水压力等。

3、汽水换热时，设凝结水换热段及凝结水温度控制，充分利用凝结水热量。

4、系统补水采用变频控制、自动补水、稳压。

5、采用高性的不锈钢板式换热器，机组体积小，占地面积小。

6、循环水泵可变频，变量运行。

7、标准模块化设计，可根据用户情况，灵活选择控制内容，减少投资。

8、运行参数集中数显，方便可靠。

9、KL板式换热机组结构紧凑，选用我公司设计制造的能效比高、体积小的板式换热器，水泵采用进口或国产优质立式水泵等，结构紧凑，所需安装空间小。

10、使操作简单，安装维护方便。换热机组的控制换热调节采用进口或国产名优品牌的控制元件和系统，工作可靠，性能优良，自动化程度高。只需简单培训，即可掌握换热机组的操作。

. 温度控制

用电动调节阀控制一次网流量，使二次网出口保持设定温度。

用自立式温度调节阀控制一次网流量，使二次网出口保持设定温度。

根据室外温度自动调节二次网的出口温度。

2.压力、压差控制

二次侧供回水压差控制、二次侧回水压力控制

3. 自动补水

变频补水，用二次网回水的压力信号控制变频器的输出，达到自动补水，使系统保持恒压。

用电接点压力表电气控制，采用二次网系统压较往年的上、下限来控制补水泵的启停，使系统保持恒压。

4.就地优化

回水温度限制、热流量（水流量）限制、回水温差限制、结垢检测

5.显示报警

对一、二次网的进、出口的温度、压力、热量、流量及室外温度等参数实现微机自动化监测与控制，并对系统超压、电机过热、电源缺相、除污器堵塞等进行自动报警。

6. 通讯功能

机组的控制器具有标准485通讯接口，可在主动与被动方式下与监控中心通过下时轮巡采集势力站控制器参数，当控制器报警时及时上传。

7.机组的控制区功能根据换热站实地情况而定，可实现无人值守。

全自动换热机组智能控制特点说明

铁岭亿达节能设备有限公司***开发研制的全自动换热机组，是一套根据我国供热现状，网络化、系统化、科学化的全智能型换热机组。其采用国际***的换热机组专用控制器和触摸屏作为主要元件，图形化设计、全中文显示，具有操作简单、使用方便、性能稳定、便于维修等特点，完全满足现代化供热的各种控制需要。

系统控制功能原理概述

补水泵自动控制部分

循环泵自动控制部分

一次网热源流量自动控制部分                     全自动换热机组的自动控制系统

远传通讯部分

短信报警部分

故障自动诊断部分

补水泵控制系统

l 具有变频恒压补水功能，简单的人机操作界面，操作简单明分析，人工智能模糊控制算法，需要用户设定的参数少，压力控制稳定。

l 可定时自动切换备用泵，防止备用泵长时间不用锈蚀。

l 具有动、静压补水压力自动控制，可设定动压和静压两个补水压力，在循环泵启动和停止时自动切换。

l 补水箱缺水自动保护功能，在补水箱缺水时自动停泵，防止补水泵空转。

l 超压自动泄水功能，在系统热膨胀超压时可自动打开泄压电磁阀泄压。

循环泵控制系统

l 循环泵采用变频压力控制，根据二次网供，回水压差或供水压力自动调节循环泵的转速，***二次网出口压力或供、回水压差温度。

l 最多可控制三台循环泵自动运行；当一台循环泵不能满足二次网的供水压力（或流量）要求时，系统自动将一台循环泵从变频状态切换到工频状态，然后变频启动***台循环泵投入工作，当两台泵满负荷运行还不满足系统要求时，则依次启动第三台泵变频投入工作。

l 当外网热负荷减小时，系统将依次停掉先启动的循环泵，***外网压力温度，这样就实现了二次网的变流量自动调节功能，达到自动、节能的效果。由于采用变频控制技术，大功率的循环泵启动和停止都由变频控制，对供电电网无浪涌冲击，对供热管网也无压力冲击，大大降低了管道、阀门的损坏率，同时对换热站的电力变压器的容量要求也
大大降低，节省投资和维护费用。

一次网流量调节控制系统功能

l 根据二次网出口温度自动控制一次网流量调节阀的阀门开度，***二次网出口温度稳定。

l 具有户外温度补偿控制功能，根据户外温度的变换，自动调节二次网出口温度。户外温度越高，二次网出口温度越低；户外温度越低，二次网出口温度越高。

l 可在电脑控制器上手动调节控制流量调节开阀开度。

l 可分时段控制，通过人机界面设定区间节能模式。

具有远程数据通讯功能

l 控制系统可配备RS485远程数据通讯接口，通过通讯接口在一台计算机的同一条线上最多可挂64个换热站，每个站通过不同的战壕进行区分，可方便与上位机进行数据交换。在配备上位电脑时，可远程监控换热机组的运行参数，并能根据设定的时间自动进行数据记录，可在电脑上随时查询、打印机组的历史运行数据，并能在电脑上描绘、打印历史温度、压力，便于分析和掌握机组的运行状况，对故障进行分析解决。

短信故障远程报警功能

l 无人值守的换热站需要配备故障自动报警功能。在配备了短信远程故障报警系统后，通过微电脑，可以讲换热站内的故障情况通过手机短信的方式及时发送到一部或者多部手机上，便于维修人员及时处理故障。系统可以检测的故障包括变频器故障；补水泵故障；补水箱缺水；循环泵故障等。

传感器故障提示和控制保护功能

l 具有温度传感器短路和断线汉字显示器功能。

l 具有压力传感器断线系统保护功能，系统能自动检测压力传感器断线状态，防止系统补水压力过高对管网和用户取暖设备造成损坏。

故障自动诊断功能

l 补水泵超压保护 系统超过设定压力后，补水泵自动停泵。

l 循环泵 补水泵故障后，自动切换备用泵，确保系统正常运行。

l 补水箱缺水报警 水箱缺水自动停止补水泵，正常后自动恢复。

l 超温报警 系统超过设定温度，自动关闭调节阀，***系统正常温度。

循环泵变频控制的节能效果

l 一般大型换热站设计选型时，循环泵的功率设计都有一定的富裕流量，当使用变频自动控制时，就可以将这部分的富裕功率节省下来，尤其是大功率的循环泵（30KW以上），节能效果非常明显。

l 根据我公司现场实测数据显示，一般大型换热站的循环泵工作在40HZ左右基本上能满足供暖要求，而此时的循环泵节电率在20-50左右，节能效果非常明显。

产品应用领域

l 小区、工厂、机关、宾馆、写字楼、院校、***营房等的采暖、空调、热水供应。

YDJZ型全自动无人值守换热机组

1.  亿达机组既可供热，又可供冷还可实现冷热两用，即由一台机组，在冬天将蒸汽或高温热水交换成空调用热水，在夏天将冷冻水叫换成空调用冷水。

2.  亿达设计的机组结构占面积小，换热效***，特殊的板纹设计及组装方式使介质在低速下形成急剧的濡流，强化换热。

3.  设备在生产过程中的运行，维修费用低。

4.  亿达机组自动控制系统自动化程度高、敏感度强、温度准确、波动小，采用世界进技术，全自动化的自动控制设计，达到真正的无人值守，节约用户人力资源，与热力站集中控制室或当地的楼宇自控连接，实现远程监控。

5.  设备的操作、清洗简洁方便、外观美观、经济适用。

6.  系统设计合理、热损失少、阻力小、能源消耗较其他同类产品减少20%-30%、是、热回收率在95%意思，降低了生产成本

7.  亿达机组只需接上热源或冷源进出口，用户端供水和回水借口及补给水系统，同上电源就可运行，为用户节省大量的安装费用，开机后能很快达到设计运行工况，这是其他换热器无法比拟的。
