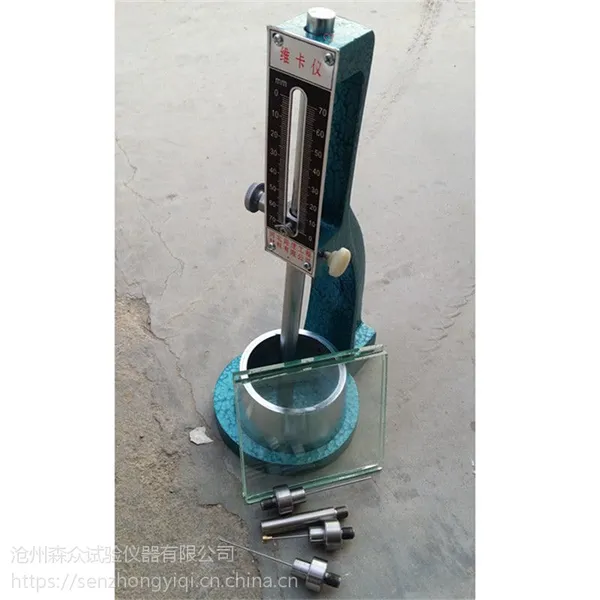

公路压浆剂凝结时间测定仪YJ-5型

主要用于测定压浆剂的标准稠度用水量和凝结时间。

维卡仪,压浆剂稠度及凝结时间测定仪主要技术参数

1.滑动部分总重量 300±1克
2.滑动部分行程 70毫米
3.稠度试杆直径 φ10±0.05毫米
4.试针直径 φ1.13±0.05毫米
5.外形尺寸(长×宽×高) 170×110×300毫米

 凝结时间测定仪使用说明书
一.用途
     本仪器主要用于测定水泥净浆，压浆剂的标准稠度用水量和凝结时间。

二.主要技术规格
1.滑动部分总重量                     300±1克
2.滑动部分行程                   70毫米
3.稠度试杆直径                       φ10±0.05毫米
4.试针直径                           φ1.13±0.05毫米
5.外形尺寸(长×宽×高)                170×110×300毫米
6.净重                                约3.8公斤

三.构造及性能(见附图)
水泥稠度及凝结时间测定仪的主体由底座1、支架5用螺钉连接而成，支架上部加工有两个直径为12毫米的同心光滑孔，以***滑动部分在测试过程中能垂直下降。滑动部分的下降和固定由紧定螺栓6直接控制。圆锥模3及玻璃板2放在底座1上面。当测定标准稠度时，滑动部分由滑动杆7、固定圈10、固时间时，将稠度试杆换成初凝试针13，其总重量仍为300克±1克；当测定终凝时间时，则换为终凝试针14，其总重量仍为300克±1克。示值板8刻有两项刻度S和P，S项定螺栓11、指针9、连接杆12、稠度试杆4组成，其总重量为300克±1克；当测定初凝刻度每一格为1毫米；P项刻度为标准稠度用水量，以水泥重量***数计。

四.使用与维护
测定标准稠度用水量前，应先检查仪器滑动部分在支架中能否自由滑动，同时检查试杆降至净浆表面时，指针应对准标尺零点，否则应予调整。
测定凝结时间前，应卸下稠度试杆，换以试针，同时检查试针与圆模顶接触时指针是否对零，否则应予调整。
每次测定前，首先应将仪器垂直放稳，不宜在有明显振动的环境中操作。
每次测定完毕均应将仪器工作表面擦拭干净并涂油防锈。
滑动杆表面不应碰伤或存在锈斑。
