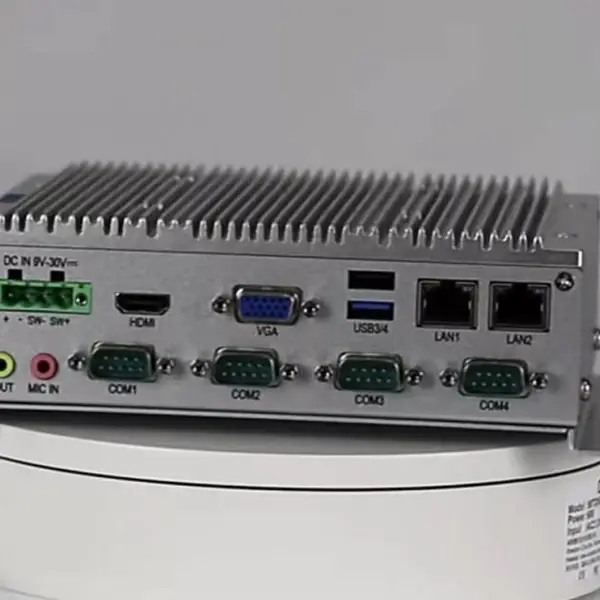

微型无风扇整机

M50-E/H

随着工业4.0和中国制造2025的兴起，我国制造业

面临新的转型与机遇，智慧工厂应运而生，微型化

无风扇产品逐渐显现出***的优势。研祥在保持以

往产品优良特性的基础上，全新推出***微型无

风扇产品M50;M50 是一款无风扇低功耗高性能嵌入

式整机。板载第六代Intel? Core? i7/i5/i3处理

器或板载J1900处理器+Bay Trail平台芯片技术方

案，支持WIN7(64bit)、WIN10、LINUX(2.6内核)等

操作系统;整机结构简单，外形尺寸小巧，机壳采

用铝合金铸造成形；结构紧凑、坚固、无风扇设计

，外壳兼作散热用,具有优良的密封防尘、散热与

抗振性能;主要市场应用机械检测设备、工业自动

化控制、智能交通、高速公路车道控制等各种嵌入

式领域。

多平台，自由选配

采用IntelSkylake-U、BayTrail高低端两种平台，

搭配多种可选规格、性能控制模块，便于满足客户

快速选型需求。

全密封无风扇设计

全密封无风扇箱体设计，采用铝合金与钣金结合结

构，***噪音，防止粉尘、提升产品抗干扰强度。

无线缆、模块式设计

无线缆设计的框架，内部模块之间硬连接，提高信

号转换的可靠性和装配效率，同时大大提升产品的

平均无故障时间和维护时间。

硬盘快速更换

硬盘采用抽拉式模块设计，用户可轻松快速的实现

硬盘更换、数据交换和后端维护。

宽压直流输入电压：9~30V

具有防反接和过流、过压保护设计，确保设备在电

压不稳定环境下正常运行，支持远程开关机接口。

宽温工作：-20℃~70℃

产品选用优质宽温零部件，整机实现从-20℃~60℃

的工作温度范围，满足工业现场及特殊行业应用环

境

多种通讯模式

可选4个千兆以太网口和4个RS232/485/422串

口；2个MiniPCIe扩展槽，快速实现CAN、Profibus

、Fieldbus等现场总线，或4G、WiFi、GPS通讯模

块。

系统配置

处理器

  板载Intel? Core? I7-6500U 2.5Ghz/I5-6300U

2.4Ghz/I3-6100U 2.3Ghz处理器

  板载Intel? Celeron J1900

芯片组

  Intel Skylake-u

   Intel BayTrail

内存

  Skylake：标配4GB内存,支持20GB；

   BayTrail：标配4GB内存,支持8GB；

I/O接口

网口

   2个RJ45 10/100/100网络接口 （可选4个网口

）

USB

   6个USB（MAX）

HDMI

  1个HDMI接口

VGA

   1个VGA接口

COM

   4个串口,RS232/485/422可选（MAX）

PS/2

  1个键盘鼠标接口

其它

   1个4Pin端子型电源接口

扩展槽

   1个MiniPCIE 扩展槽

存储器

硬盘

   标配2.5寸监控级500G硬盘，可选2.5寸固态硬

盘

M-SATA

   可选

工作环境

   0℃～45℃（机械硬盘）

   -20℃～＋70℃(宽温SSD/M-SATA)

存储环境

   -40℃～70℃；湿度：5%～90%（非凝结状态）

安装方式

   嵌入面板式，VESA标准支撑臂

产品尺寸

   M50-E：176mm（宽）×53.5mm（高）×148.5mm

（深）

   M50-H：190mm（宽）×65.5mm（高）×148.5mm

（深）

电源

   DC24V（9-30V）输入或 外置AC 220V适配器供

电

重量

   M50-E：约1.55Kg

   M50-H：约2.25Kg
