南瑞NSC332 通讯管理机后台监控系统

产品特点

统一的硬件和软件平台：采用 Freescale(Motorola)的 32 位微处理器为核心，系列

产品均在统一的硬件平台上开发。在统一硬件平台的基础上采用了统一的软件平台，软件

平台采用了国际流行的嵌入式操作系统及***语言编程。模块化程度高，具有很高的运行

可靠性。

◆  结构合理、安装方便灵活：PDS－751 系列作为变电站自动化系统的主要通讯设

备，采取了“背插式”的结构设计，可方便的嵌入式安装于屏、柜上。插件的不同组合可

以构成多种应用，非常灵活。PDS－753、754 作为自动化系统网络通讯的辅助产品，采取

了更为灵活的、紧凑的模块化的设计，可安装于控制室的屏柜上或直接下放安装至开关柜

上，占用空间很小，安装非常方便灵活。

高可靠性：电气设计上，主要插件－主处理器板采用六层印制板的电气设计，

主要元件全部采用进口器件，所有输入、输出接口均带有隔离和保护措施，***了装置电

气设计上的高可靠性；电源和显示模块采取了宽温设计，有很宽的温度适用性；产品均通

过了检测机构的全部型式试验的测试，可靠性很高。

南瑞NSC332 通讯管理机后台监控系统

良好的电磁兼容性能：系列产品均按照电力行业的电磁兼容标准设计，并

通过了检测机构严格的 EMC 测试，同时在软件上也采取了大量的冗余设计，***

了产品在恶劣电磁环境下的适应性。

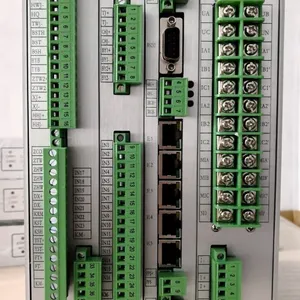

◆  丰富的通讯接口：作为连接间隔层保护测控装置与变电站层监控系统重要的通

讯设备，配置了众多的通讯接口，如：PDS－751 装置的一块 CPU 插件配置有高速以太网

接口 1 个，高速现场总线 CAN－BUS 接口 2 个，串行接口（RS232C、RS485）4 个，而一

个装置可以配置 1～4 块 CPU 插件，可以满足变电站自动化系统对通讯的要求。

◆  完整的通讯功能：作为专用通讯装置，可以完成变电站自动化系统的所有通讯

功能，一是完成间隔层设备与变电站层设备之间的信息交互（当地）；二是实现与远方调度

系统的通讯功能（远传）；三是实现变电站内其他智能设备的接入（接入）。

◆  丰富的通讯规约库：支持多种***通讯规约及多种智能设备接入的通讯规

约，具有很强的适用性。

◆  友好的用户界面：系列产品的人机交互界面采用了工业级宽温型 320×240 的超

大屏幕兰屏液晶显示器（LCD），图形化的显示界面，所有操作菜单均为全汉化，并有详细

的操作提示。

主要有：操作回路、非电量

保护、电压切换、电压并列等功能。主要特点有：

◆  功能齐全：包含了变电站自动化系统所需的全部辅助功能，既可适用于带直流

系统的变电站，也可适用于交流供电的变电站。

◆  配置灵活：所有装置采用统一母板，每块插件功能独立，可以任意组合，非常

灵活。

◆  高可靠性：主要器件：继电器、接插件全部采用进口件，且通过了检测

机构的全部型式试验的测试，可靠性很高。

南瑞NSC332 通讯管理机后台监控系统

额定电压：DC220V/DC110/AC220V；

允许偏差：－20％～＋15％；

功耗：

PDS－751：正常运行时，10~30W（根据

CPU配置数量不同，功耗有所不同）；

PDS－753、754：正常运行时，不大于 5W。

测量误差：不大于 2％（保护回路相对误

差 ）；

不大于 0.2％（测量回路误差）。

过载能力：2.4Un 可连续工作；

功耗：不大于 0.5VA。
