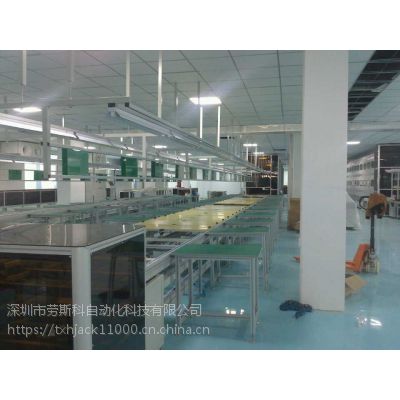

LED600*600面板灯模块式组装线

工位介绍扩散板校正扩散板上料导光板校正导光板撕膜导光板上料1 2 3 4 5 6 7 8 9  10反板提升机 人工上铝框自动装扩散板 自动装导光板 自动装反光板反光板校正反光板上料 自动装隔光棉

隔光棉上料人工装背板 自动锁镙丝双轴双头锁镙丝人工装灯条 人工焊线 人工工位 反板提升机11

功能介绍工位说明1.  反板提升机:采用剪刀式，优点:高速、平稳、静音；

2.  人工上铝框:采用50*50方通焊接，2.5倍数链输送，阻挡器采用亚德客；

3.  自动装扩散板:采用三轴平台平找位，真空拾放，对正方式采用平台居中校正；

4.  自动装导光板:采用三轴平台平找位，真空拾放，滚筒式撕膜，对正方式采用平台居中校正；

5.  自动装反光板:采用三轴平台平找位，真空拾放，对正方式采用平台居中校正；

6.  自动装隔光棉:采用三轴平台平找位，真空拾放；

7.  人工装背板:采用50*50方通焊接，3倍数链输送，阻挡器采用亚德客；

8.  自动锁镙丝:采用三轴平台平找位，吸取式镙丝机，双批头同步锁镙丝；

9.  人工工位:采用50*50方通焊接，3倍数链输送，阻挡器采用亚德客；

10. 反板提升机:采用剪刀式，优点:高速、平稳、静音；反板提升机 人工上铝框 人工装灯条 人工焊线    自动装扩散板 自动装导光板自动撕膜  自动装反光板 自动装隔光棉 人工装背板  自动锁镙丝 人工工位 反板提升机欢迎访问公司网址：外观及简介工装板说工装板采用PP材质：tt:ww欢迎访问公司网址：工装板说明藏线槽定位冶具采用尼龙材质600*600面板灯

产品结构分工说明1.  人工上铝框:人工将铝框装好灯条后放上设备工装板上，检查是否对好定位冶具，把灯条电源线放进藏线槽；2.  自动装扩散板:人工把扩散板叠放进设备，设备取出扩散板校正后装进铝框中；3.  自动装导光板:人工把导光板叠放进设备，设备取出导光板撕膜校后正装进铝框中；4.  自动装反光板:人工把反光板叠放进设备，设备取出反光板校正后装进铝框中；5.  自动装隔光棉:人工把隔光棉叠放进设备，设备取出隔光棉装进铝框中；6.  人工装背板:人工装背板装置好电源线；7.  自动锁镙丝:双轴双批头快速同步锁装镙丝；

8.  人工工位:人工目检和通电检查后下线；

扩散板工上铝框导光板反光板隔光棉背板欢迎访问：外观及简介评估和工艺分：

 设备评估和工艺分析一． 工艺分析；

1.  手工制程的优点:对各种产品能随时改变，适用于小批量多规格生产；

2.  手工制程的缺点:对产品的质量不***、用人成本的增高、速度慢（正常操作员为25人，每天产能为2K）———等等！3.  自动的优点:品质***、质量一致、速度快、损耗低

4.  自动的缺点:不适宜多型号小批量的临时生产；

二． 项目评估；

1.  手工制程的现状:用人成本的增高、作业员的流失、熟练程度、交期的控制、人员的管理；

2.  自动制程的现状:传统制造业工艺的精益生产集成，简化工厂制造管理模式、提高效率，降低成本；设备说明

1.  本设备通用600*600MM产品（可根据客户要求定制）；

2.  平均产量为280～300/H可调（根据现场时间定）；

3.

 本设备操作员为7人；4.  控制系统；PLC+触摸屏；

5.  每台设备独立控制，使用电源；AC110~240V 50HZ；

6.  使用气压；0.6～08MPa，气流量；60L/min；

7.  电箱采用1.2折弯，表面喷粉电脑白；设备硬件说明

1.   主机架采用50*50*1.5方通焊接，表面喷粉电脑白；

2. 2.  保护支架采用40*40*1.5铝型材表面氧化处理，操作口为双开门；

3. 3.  封钣采用1.2折弯，表面喷粉电脑白；

4. 4.  取放产品采用三轴平台平加真空吸盘；

5. 5.  输送采用：同步带加定位冶具；

6. 6.  电箱采用1.2折弯，表面喷粉电脑
