SVG动态电容补偿柜电容怎么选型，补偿容量怎么算，一看标题就是很专业的问题，一般人可还真不知道，今天小编带着专业知识来为大家介绍SVG电容选型问题，看不懂也没关系，有什么技术问题可以随时来电垂询，考虑预留20%的富裕量，即需补偿32A总波电流。在计算SVG装置无功补偿容量时，不仅要考虑10kV配电网基波无功补偿容量，同时还要考虑在容量范围内补偿配电网中存谐波分量，对配电网谐波进行有效治理，有效提高供电电能质量水平。根据统计算，知I母和II母需要补偿的无功容量分别为3.6MVA和3.9MVA。因此，I母和II母分别选用的SVG无功发生器装置计算所需容量为：3.6+0.57/2=3.85MVA，取SVG无功发生器补偿容量为±4 Mvar，同理II母SVG无功发生装置的补偿容量也取为±4Mvar。

概述：

  SVG是典型的电力电子设备，由三个基本功能模块构成：检测模块、控制运算模块及补偿输出模块。其工作原理为由外部CT检测系统的电流信息，然后经由控制芯片分析出当前的电流信息、如PF、S、Q等；然后由控制器给出补偿的驱动信号，***由电力电子逆变电路组成的逆变回路发出补偿电流。国际上进的SVG产品是STATCOM---静止同步无功补偿器。

原理：

  SVG静止无功发生器采用可关断电力电子器件（IGBT）组成自换相桥式电路，经过电抗器并联在电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流。迅速吸收或者发出所需的无功功率，实现快速动态调节无功的目的。作为有源形补偿装置，不仅可以跟踪冲击型负载的冲击电流，而且可以对谐波电流也进行跟踪补偿。

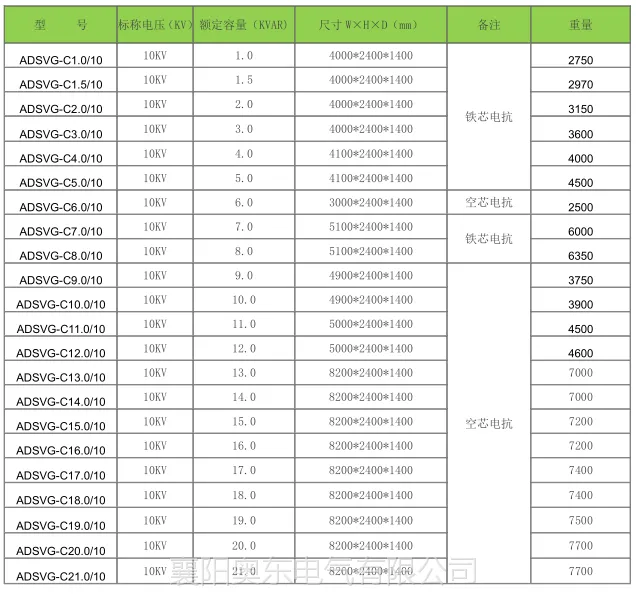

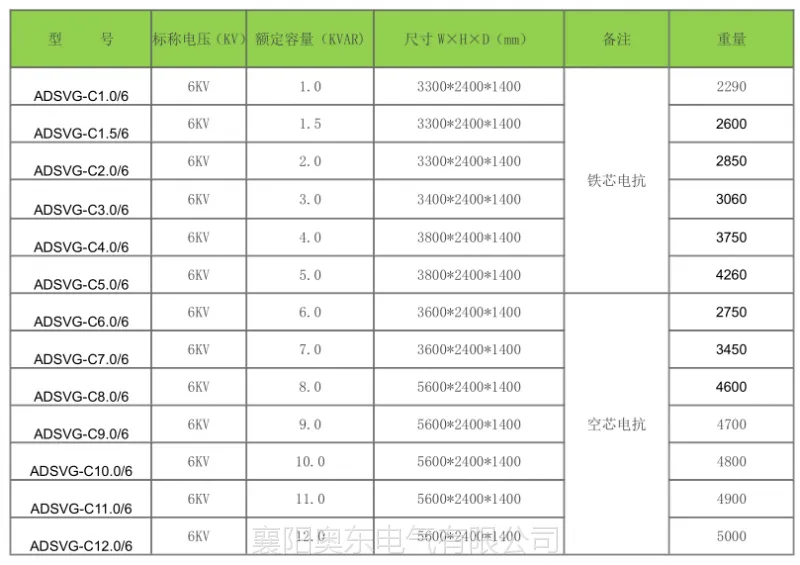

选型表：

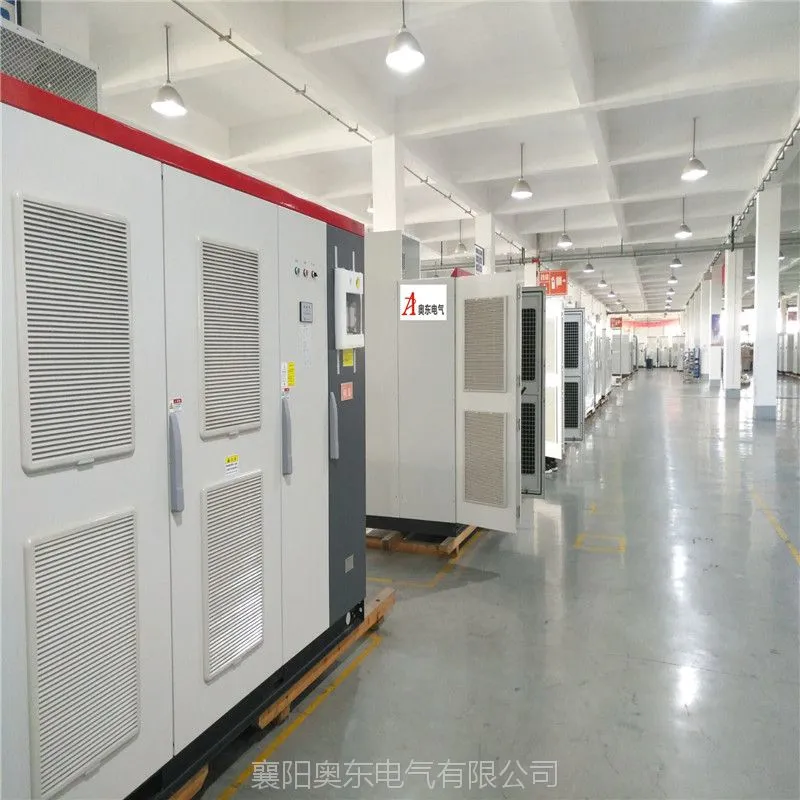

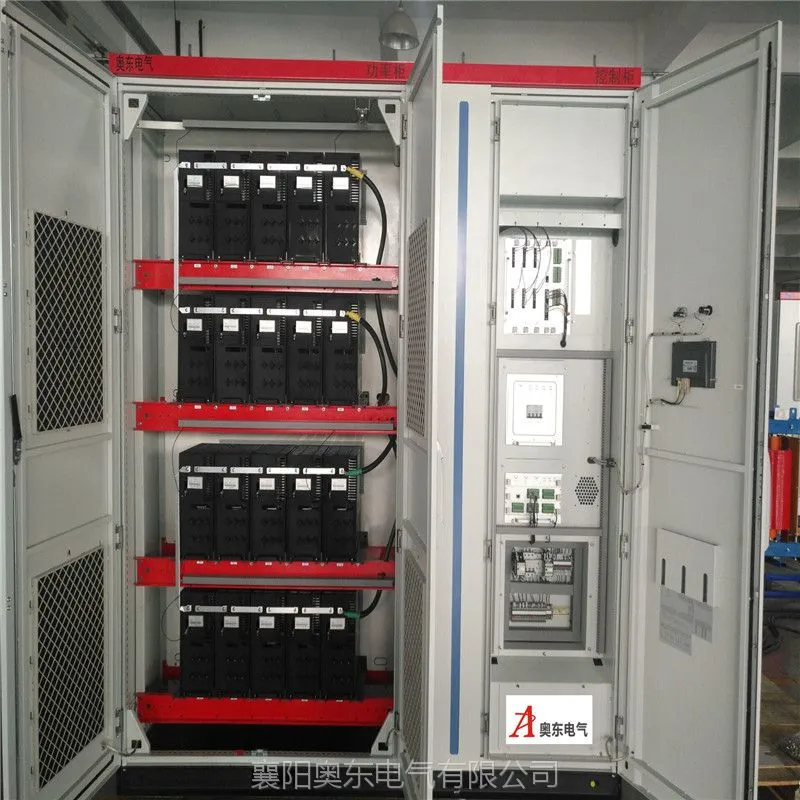

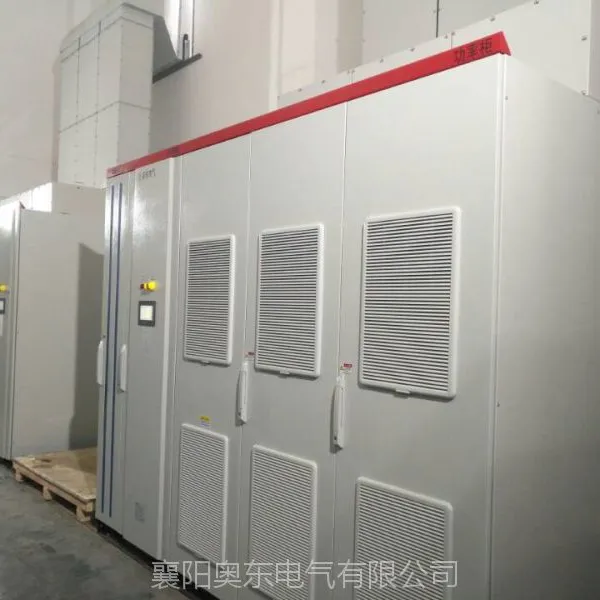

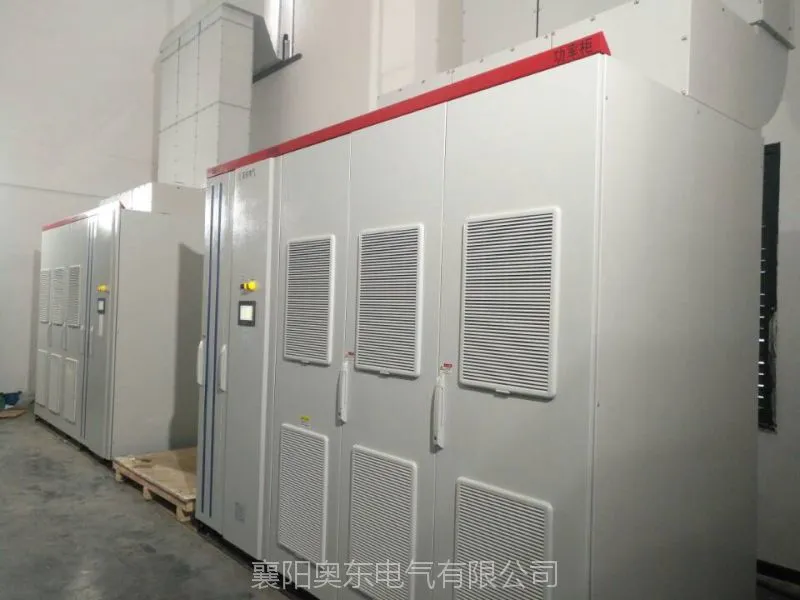

现场生产图：

SVG产品特点：

1、专用的IGBT驱动电路，***了IGBT高频开断的可靠性，并将状态监控信息实时上传至上层监控系统；

2、直流侧电压平衡控制；

3、触发、监控单元分相独立化设计，运行速度快，抗干扰性强；

4、基于瞬时无功功率理论的无功检测技术；

5、链式结构模块化设计，满足系统高可靠性的要求，维护方便；

6、***保护功能；

7、能够提供从感性到容性的连续、平滑、动态、快速的无功功率补偿；

8、链节自取能设计，可靠性高；

9、电流源特性，输出无功电流不受母线电压影响；

10、叠层铜排应用，满足IGBT 高频触发的要求；

11、响应时间可达5ms。

12、对系统阻抗参数不敏感

13、能够解决负荷的不平衡问题；

以上是SVG动态电容补偿柜专业生产厂家奥东电气为您介绍的：“SVG动态电容补偿柜电容怎么选型?补偿容量怎么核算",稍微有点复杂，如果有什么疑问，请随时来电垂询哦。
