ADSVG动态无功补偿性能特点 大功率电力电子器件替代大容量电容

ADSVG无功补偿不再采用大容量的电容、电感器件，而是通过大功率电力电子器件的高频开关实现无功能量的变换。ADSVG 型动态无功补偿与谐波治理装置的运用是目前***的动态无功补偿技术，成熟的电压源型变流器技术，使得无功补偿装置实现了质的飞跃。易操作、高性能、高可靠性的 ADSVG 系列产品为满足用户对提高输配电电网的功率 因数、治理谐波、补偿负序电流的迫切需求做出相应设计，具有以下特点：

1、模块化设计，安装、调试、设定简便。

2、动态响应速度快，响应时间不大于 5ms。

3、在补偿容量足够的前提下，总谐波电流畸变率（THDi）不大于 3%。

4、多种运行模式***的满足用户需求，运行模式有：恒装置无功功率模式、恒考核点

5、无功功率模式、恒考核点功率因数模式、恒考核点电压模式、恒考核点无功功率模式2， 目标值可实时更改。

6、实时跟踪负荷变化，动态连续平滑补偿无功功率，提高系统功率因数，实时治理谐波， 补偿负序电流，提高电网供电质量。

7、抑制电压闪变，改善电压质量，稳定系统电压。

8、ADSVG 电路参数精心设计，发热量小，效***，运行成本低

9、设备结构紧凑，占地面积小。

10、主电路采用IGBT组成的H 桥功率单元链式串联结构 , 每相由多个相同功率单元组 成，整机输出由PWM波形叠加而成的阶梯波，逼近正弦，经输出电抗滤波后正弦度良好。

11、ADSVG 采用冗余性设计和模块化设计，满足系统高可靠性的需求。

12、功率电路模块化设计，维护简单，互换性好。

13、保护功能齐全，具有过压、过流、单元过热、不均压等保护，并能实现故障瞬间的 波形录制，便于确定故障点，易维护，运行可靠性高。

14、人机界面友好显示，对外通讯提供了 RS485、以太网等接口，采用标准 Modbus 通 讯协议。除具有实时数字量及模拟量的显示、运行历史事件记录、历史曲线记录查询、单 元状态监控、系统信息查询、历史故障查询等功能外，还具有送电后系统自检、一键开停机、 分时控制、示波器（AD通道强制录波）、故障瞬间电压 / 电流波形记录等特色功能。

15、ADSVG 设计包含与FC配合使用的接口，实现定补和动补的有效结合，为用户提供 更经济，更灵活的补偿方案。

16、投切时无暂态冲击，无合闸涌流，无电弧重燃，无需放电即可再投。

17、与系统连接时，不需要考虑交流系统相序，连接方便。

18、可并联安装，极易扩展容量。并机运行使用光纤通讯，通讯速度快，能够完好的满 足实时补偿的要求。

动态无功补偿装置

SVG动态无功补偿性能特点 大功率电力电子器件替代大容量电容，奥东电气ADSVG 系列产品采用现代电力电子、自动化、微电子及网络通讯等技术，采用***的瞬时无功功率理论和基于同步坐标变换的功率解耦算法，以设定的无功性质及大小、 功率因数、电网电压为控制目标运行，动态的跟踪电网电能质量变化调节无功输出，并能 实现曲线设定运行，提升电网质量。

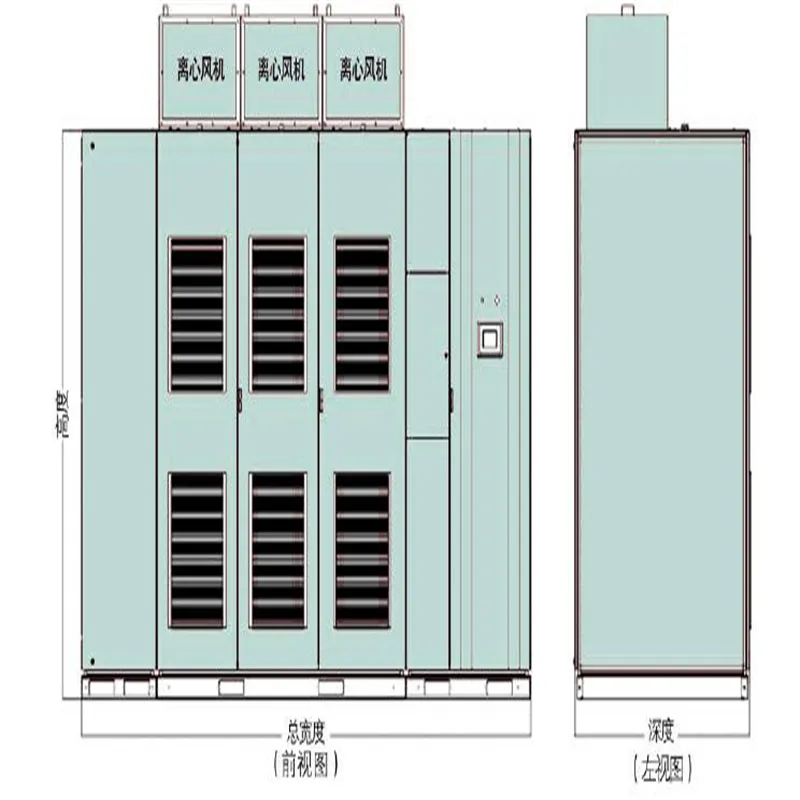

产品外形图：

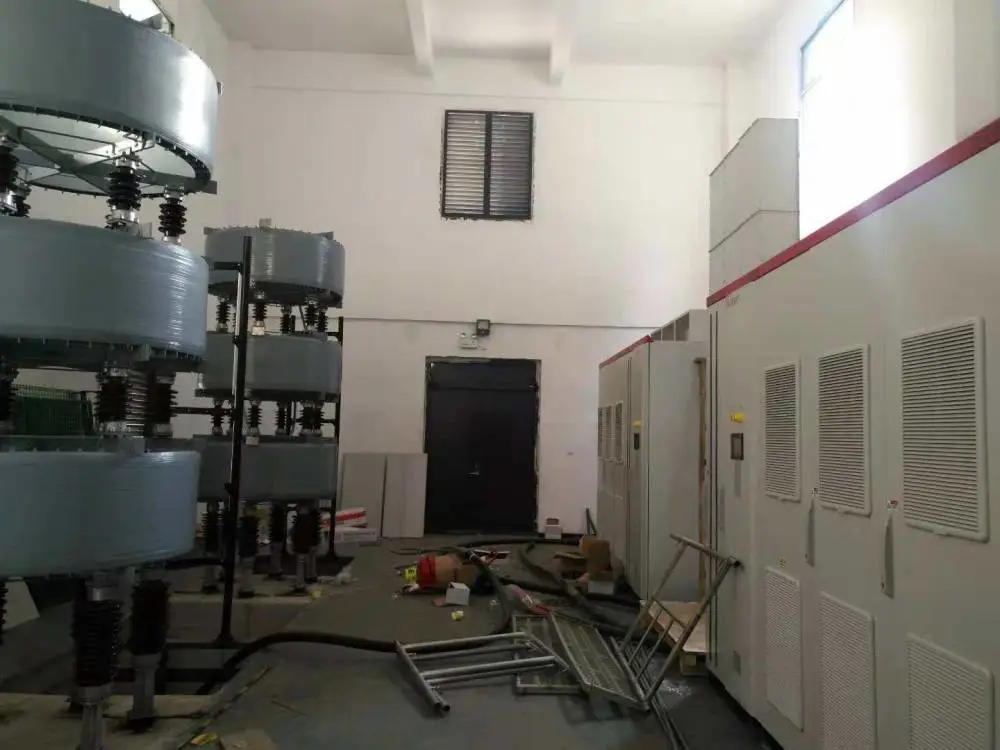

现场用户图：
