FX5UC-96MT/DSS参数说明：DC电源DC输入连接器类型、输入48点 DC24V源/漏型输入、48点晶体管源型输出、内置高速计数器 6ch 200kHz+2ch 10kHz、内置定位 200kHz 独立4轴、内置以太网端口1ch、内置RS-485端口1ch。

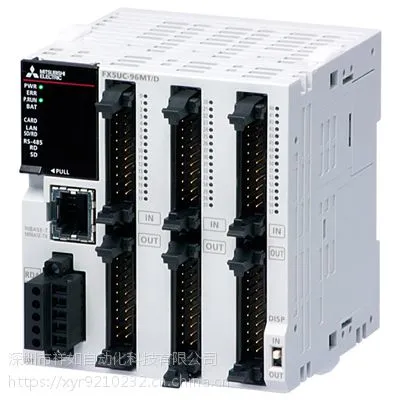

三菱FX5UC系列PLC FX5UC-96MT/DSS产品详细说明：
 [输入规格]
  输入形式：DC24V源/漏型输入
  输入点数：48点
  输入连接方式：连接器
  输入信号电压：DC24V +20% -15%
  输入阻抗：4.3KΩ(X000~X017); 5.6KΩ(X020以后);
  输入信号电流：5.3mA/DC24V (X000~X017);4mA/DC24V (X020以后);
  输入灵敏度电流：
    OFF->ON 3.5mA(X000~X017)、3.0mA(X020以后);
    ON->OFF 1.5mA以下
  输入响应频率：
    X000~X007：200kHz
    X010~X017：10kHz
  输入响应时间(H/W滤波器延迟)：
    X000~X007：ON时2.5μs以下、OFF时2.5μs以下
    X010~X017：ON时30μs以下、OFF时50μs以下
    X020以后：ON时50μs以下、OFF时100μs以下
  输入响应时间(数字滤波器的设置)：
    无,10μs,50μs,0.1ms,0.2ms,0.4ms,0.6ms,1ms,5ms,10ms(初始値),20ms,70ms
  输入信号形式：无电压触点输入
    漏型：NPN集电极开路型晶体管
    源型：PNP集电极开路型晶体管
  回路隔离：光耦隔离
  输入动作显示：输入接通时LED灯亮


 [输出规格]
  输出形式：晶体管源/漏型输出
  输出点数：48点
  输出连接方式：连接器
  外部电源：DC5~30V
  电阻负载：0.3A/1点(Y000~Y003),0.1A/1点(Y004以后)
  开路漏电流：0.1mA以下/DC30V
  ON电压：1.0V以下(Y000~Y003),1.5V以下(Y004以后)
  输出响应时间：
      Y000~Y003：2.5μs以下/10mA以上(DC5~24V)
      Y004以后：0.2ms以下/100mA (DC24V时)
  回路隔离：光耦隔离
  输出动作显示：输入接通时LED灯亮


 [电源规格]
  电源电压：DC24V +20% -15%纹波(p-p) 5%以内
  允许瞬时停电时间：对5ms以下的瞬时停电会继续运行
  电源保险丝：125V 3.1***
  冲击电流：40A 0.5ms/DC24V
  消耗功率(W)：11W/DC24V［36W/DC24V +20%，-15%］
  DC5V内部供电电源：720mA
  DC24V内部供电电源：500mA


  FX5UC-96MT/DSS外形尺寸(H*W*D)：90*82.3*74
