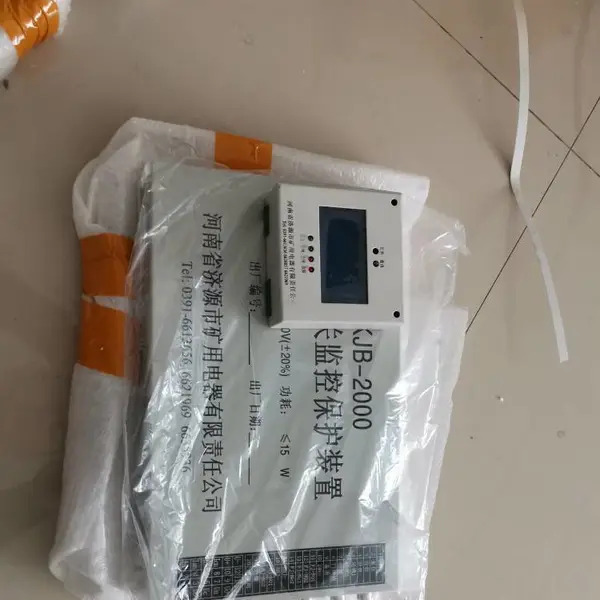

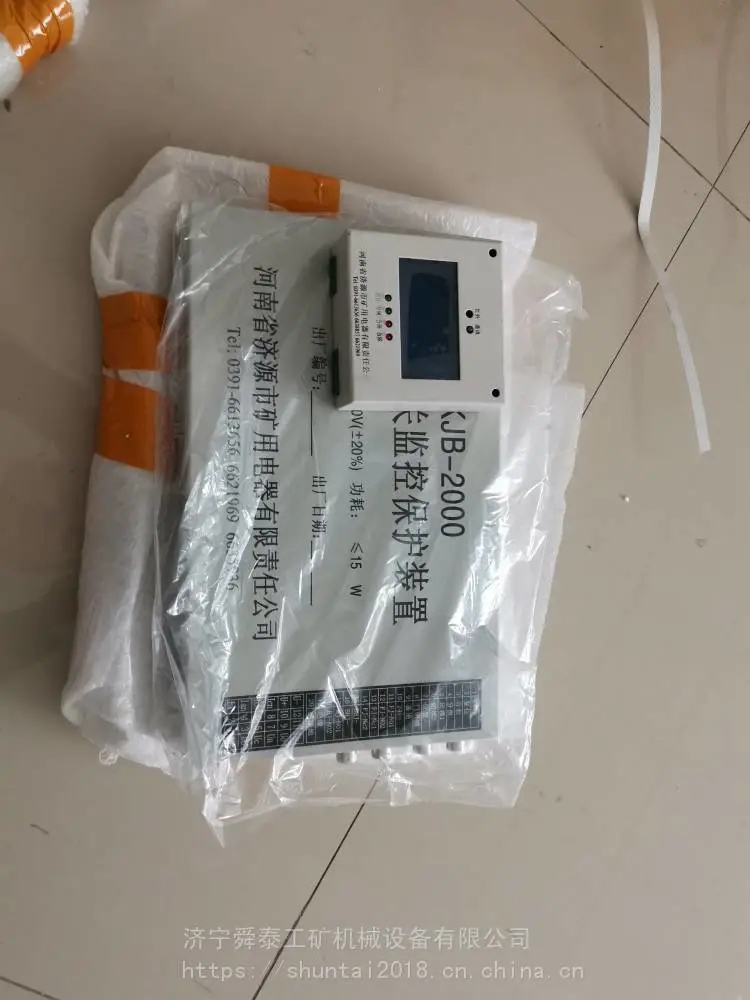

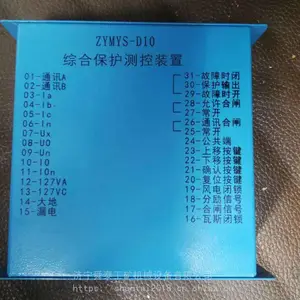

ZKJB-2000智能开关监控保护装置

用途

该保护装置适用于10kV、6KV、3.3KV电网中性点不接地系统或中性点欠补偿接地的供电系统，可对电网和设备起到监控和保护作用。各个保护电流整定值和时间定值均可独立设定,便于系统中保护的上下级配合，通过联机闭锁的解决井下配电线路越级跳闸问题，***在井下终端用电设备发生短路故障时，保护动作跳闸不越级到地面变电所。同时装置还预留远程通讯接口，可与其他设备联网构成供电系统的远程测控系统。能够把电气设备的运行参数、电量信息、设备状态、电力系统的故障原因及故障录波数据发送到监控中心站，同时装置也能够接收监控中心站发出的控制命令，从而实现电网系统的现代化管理。装置具有后备电源，当供电线路断电时装置在电源断电的同时将自动启用后备电源给装置供电，完成soe事件记录和故障录波，并方便井下工作人员及时查看事故原因，排除故障。本装置矿用系列针对煤矿井下复杂电网环境及特殊使用需求在软硬件方面进行化设计，具有较强的抗干扰、抗震及耐潮防腐性能，遥控与键控两种操作方式确保井下操作的实用方便与可靠性。配装在BGP、PBG、PJG、QBGZ系列矿用隔爆型高压开关内使用，实现煤矿井下电力参数测控的自动化，***井下电网的安全运行与现代化管理。

功能与特点

(1）、双CPU设计，保护运算与显示管理分开配置，使产品的稳定性和运算速度同时得到***；（Ⅰ型16位高速单片机+8位高速单片机；Ⅱ型32位数字处理器DSP+16位高速单片机ARM）

(2）、采用高速A/D转换器，内部集成采样保持与同步电路，外部无需调整元件，转换速度快稳定性好，功耗低。配合测量模块，既能***测量的精度（计量精度可达0.5级），又能***保护算法的实时性与准确性；

(3）、配置大容量的RAM?和非易失性存储器，用于存储保护定值和事件以及故障录波数据，掉电不丢失，并可长期追忆故障信息；

(4）、时钟设计，便于实现全系统时钟同步；

(5）、可数字化、在线整定保护定值以及各种运行参数，定值维护安全方便；

(6）、实时显示及传送各种运行状态及数据，便于当地及远距离测控；兼有遥测、遥控、遥信、电度累计功能；

(7）、装置自带操作回路，不需附加其它设备即可直接跳合开关；

(8）、产品采用全中文液晶显示，键盘与遥控操作使人机交互方便快捷，显示界面友好易懂。

(9）、装置全部采用工业级芯片，配合***电气隔离和电磁屏蔽设计，强弱电分开布置，全封闭铁壳机箱，使装置的硬件系统具有更高的抗干扰能力和工作可靠性；

(10）、高集成度电路板设计，结构简洁、可靠，主电路板采用多层板工艺及表面元件贴装技术（SMT），低功耗、高集成度，提高了装置可靠性。

(11）、三段式保护可分别设定成速断、过流及过载保护，各个保护电流和时间定值均可独立设定,便于系统中保护的上下级配合，避免了保护越级跳闸
