案例1：

需要一台纸带过滤机用于大型曲轴磨床用

确定采用磨泥磁性分离好还是纸带过滤机好，用于大型曲轴磨床用。

原来过滤机主要配置是磁性分离器与涡旋分离器组合，不好用，故障多，占地大

主要原因是买来的二手设备，年久失修，想改成纸带过滤机

原来过滤机情况如下：

磨床加工钢和铸铁材料，出水口高480mm

过滤磨削液中的磨泥及其他颗粒成分，使磨床供液纯净无颗粒物.

主要组成部分：梳齿式磁性分离器、涡旋分离器、污水泵、高压净水泵、污水箱、净水箱、流量计、压力表及管路、电控系统等。净水泵流量265升每分

工作流程：机床脏水***入磁性分离器，由污水提升水泵打入涡旋分离器工作，涡旋分离器净液流进净水箱，然后由高压净水泵打入机床工作，实现净液水箱液体始终溢流回污水箱。

无过滤耗材消耗,对铁屑分离率达到95%， 分离精度20-25微米

电控系统中各电机回路中装有过载继电器；各装置动作的确认由接近开关进行控制；带有远程启停、出水口压力、出水口大小流量等信号接口

 新过滤系统高度要求不要紧，现场可挖坑，新过滤系统可放到地坑里

 希望新过滤系统长2米左右，宽度1.2米左右。过滤机要有缺水缺纸报警

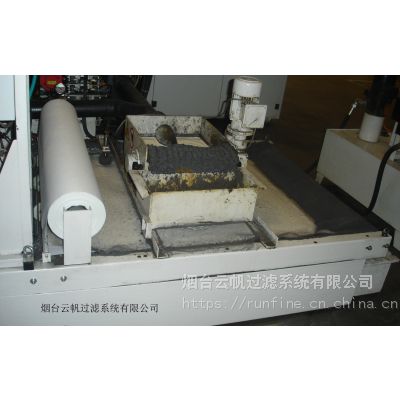

新纸带过滤系统主要配置：

纸带过滤机1台，处理量18立方每小时

磁性分离器1台，处理量18立方每小时

水箱容积1200升（3000*1100*400毫米）

过滤精度25-45微米

滤纸宽度1000毫米

水泵1台，型号：SDKT16-40/4，流量16立方每小时，扬程46米，液下270毫米，电机功率4kw

系统整体外形约3360*1240*770毫米

案例2：

本冷却过滤系统是为汽车制动器磨床过滤磨屑及降低冷却液温度所用，冷却液体为水溶性磨削液，过滤磨屑为粉状马氏体不锈铁材料、磨削粉尘颗粒。

过滤机及磁性分离器系统均在同一支架上，所有水箱均有万向轮及推移把手能任意移动及清洗方便等功能，水箱立面的底部应装有3寸的闸阀便于排放污水及清洗箱底。

所有管路都有快速接头(即插即拔），在泵出口与快接的中间配有各路可调的阀门，以便压力流量可调

冷却机应能升降离开净水箱顶面、并能方便锁定，以便净水箱单独移动不干涉。

一次存水箱体积：2150X1500X360=1.16M3

一、二次顶部梳齿型磁性分离器:烟台云帆过滤系统RFCFII500

三次净水存水箱体积：1800X1500X420=1.13M3

一次梳齿型磁性分离器过滤能力，按磨屑总重量分应去除总量的***。

二次梳齿型磁性分离器的一次过滤能力为一次过滤剩余总磨屑量的***。

纸带过滤机在过滤≤25微米的磨屑，流量在200L/min时，应能正常运行。

1号水箱的过滤泵应有升降功能，不能干涉水箱的清洗移动。

配置上下楼梯方便清洗沉淀水箱。

环境温度在35度时，流量在200L/min时，冷却液的温度应≤20度,冷却机应能正常运行、自动控温。
