温控器XR04CX小精灵控制器XR04CX

XR30D

运行环境温度:0?0癈.

存储温度:-30?5癈.

相对湿度:20÷85%(无结露)

量程:

-40÷110°C

显示精度:0,1癈or1癈or1癋(可选).

测量精度（标准工况下）:?,7癈

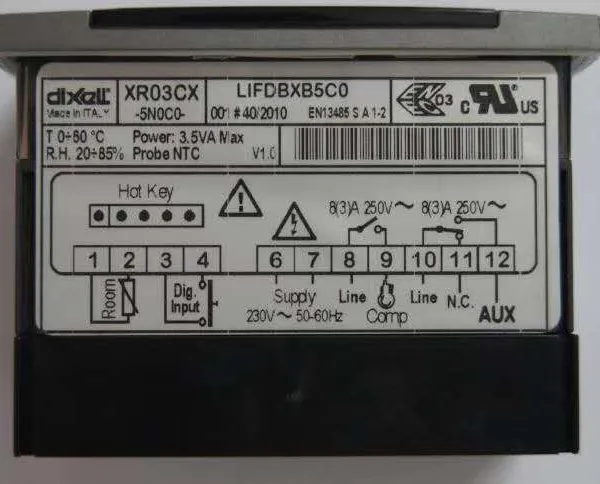

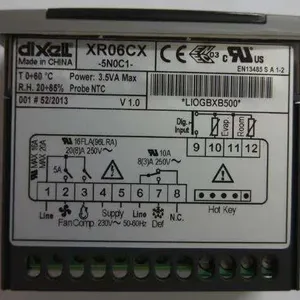

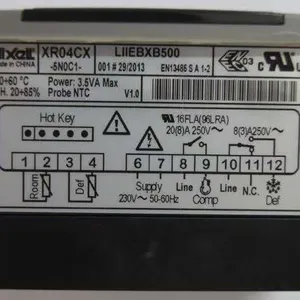

10. 电路连接图

10.1 XR10C-E/XR20C-E

10.2 XR40C-E

10.3 XR60C-E

11. 缺省设定值

字符 名称 范围 XR10 XR20 XR40 XR60

Set 设定值 LS÷US 3.0 3.0 -5.0 -5.0

Hy 温差值 0,1÷25.5°C 2.0 2.0 2.0 2.0

LS ***小设定值 -50°C÷SET -50.0 -50.0 -50.0 -50.0

US 设定值 SET÷110°C 110 110 110 110

Ot 库温探头校准值 -12÷12°C 0.0 0.0 0.0 0.0

P2P 当前蒸发器探头 n=当前无;Y=当前. --- --- y Y

OE 蒸发器探头校准值 -12÷12°C --- --- 0.0 0.0

OdS 启动时输出延时 0÷255分钟 0 0 0 0

AC 抗短路延时 0÷50分钟 1 1 1 1

con 探头失灵后压缩机工作时间 0÷255分钟 15 15 15 15

coF 探头失灵后压缩机停止时间 0÷255分钟 30 30 30 30

CH 工作类型 CL=制冷;Ht=加热 CL CL --- ---

rES 显示精度 in=整数;dE=小数 dE dE dE dE

tdF 融霜类型 EL=电气;in=热气 --- --- EL EL

dtE 融霜停止温度 -50÷50°C --- --- 8 8

IdF 融霜周期时间间隔 1÷120小时 --- 8 6 6

MdF 融霜周期 0÷255分钟 --- 20 30 30

dSd 启动融霜延时 0÷99分钟 --- --- 0 0

dFd 融霜期显示 rt,it,SEt,DEF --- it it it

dAd 融霜后延时显示 0÷255分钟 --- 30 30 30

Fdt 排水时间 0÷120分钟 --- --- 0 0

Fnc 蒸发器运行模式 C-n,o-n,C-y,o-Y --- --- --- o-n

Fnd 融霜后蒸发器延时 0÷255分钟 --- --- --- 10

FSt 蒸发器停止温度 -50÷50°C --- --- --- 2.0

ALu 温度上限报警 Set÷110.0°C 110 110 110 110

ALL 温度下限报警 -50.0°C÷Set -50.0 -50.0 -50.0 -50.0

ALd 温度报警延时 0÷255分钟 15 15 15 15

dAO 启动时温度报警延时 0÷23小时50分钟 1.3 1.3 1.3 1.30

dP2 显示蒸发器探头 -- --- --- --- ---

rEL 软件版本 -- --- --- --- ---

Ptb 图形代码 -- --- --- --- ---

阴影部分为隐藏参数

XR10C-XR20C–XR40C–XR60C 3/4

Dixell 使用手册
