一、云南昆明HZW32-12型户外双电源真空断路器产品概述

HZW32-12Q/630-20应用于交流50赫兹、额定电压12KV、额定电流至630A的双路电源供电系统中，当一路电源发生停电或欠压时自动切换到另一路正常电源供电，可靠***供电的连续性。同时具有短路及过流等保护互锁功能，有效避免了负载故障时不必要的再次供电冲击。在常用电源发生故障时,切换装置可以完成与备用电源的自动切换,以***可靠性和安全性。也可根据负载的需要进行两路电源之间的选择切换。特别适用于不允许断电的重要场所,作为***连续供电的重要电气控制装置,是与高压真空断路器配套的自投自复型双路电源自动切换装置。为***设计新颖、性能完善、***、自动化程度高、使用***的双路电源自动切换产品。

二、型号及含义

三、断路器的主要元器件：

1.固体密封真空灭弧室

采用硅橡胶包封（作为绝缘及缓冲），体积小；

封装在环氧树脂绝缘筒内；

抗凝露性能优良；

工作寿命长，***。

2.固封绝缘筒

符合环保要求：无油和SF6气体；

采用防尘硅橡胶对绝缘筒进行包封，防污等级高；

美观、轻，易于运输。

3.永磁操作机构

运用单稳态永磁技术，可靠性高、***、低噪音；

机械结构简单，零件少，运动部件只有一个，与传统的弹簧机构几十个相比，大大减少了故障源，因而***的提高了可靠性。同时取消了容易引发故障的机械脱、锁扣装置，使整个系统的操作可靠性得到了提高。

4.永磁机构控制器***的自适应及自检功能，可对永磁机构的运动特性进行优化，使真空开关的机械特性达到，从而延长了永磁机构和真空灭弧室的寿命。无需定期维护保养。

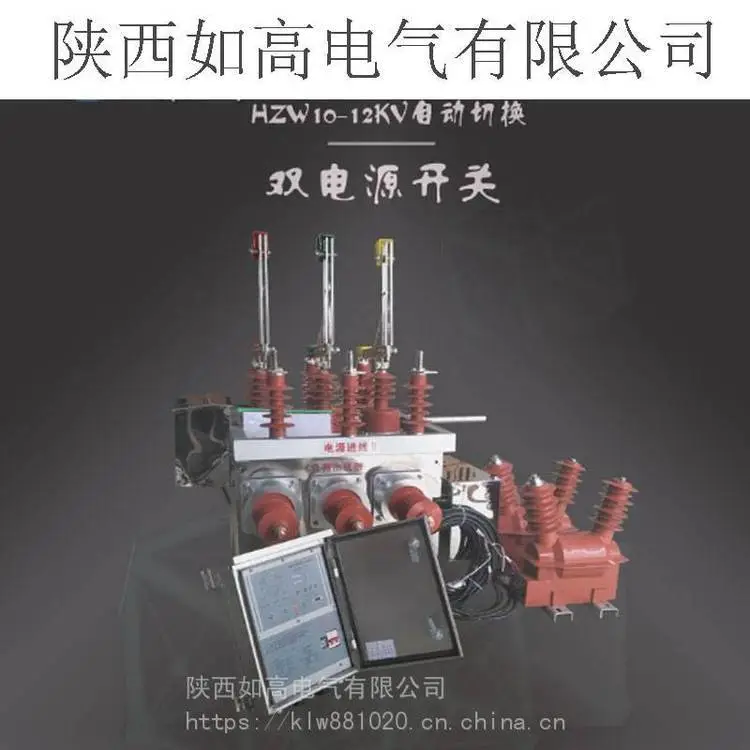

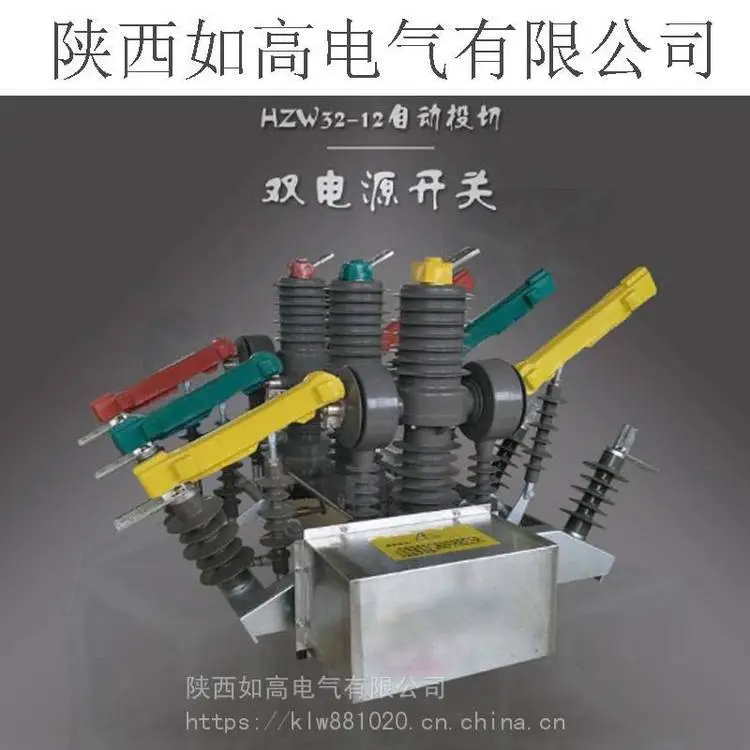

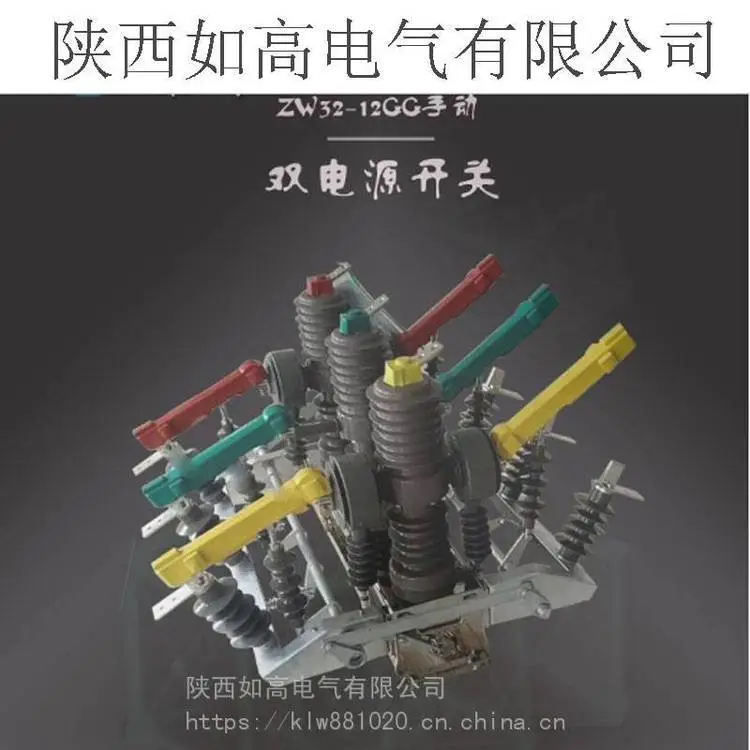

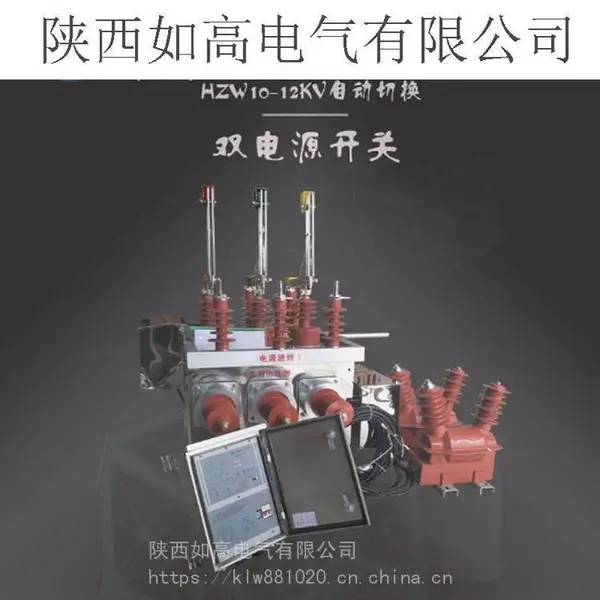

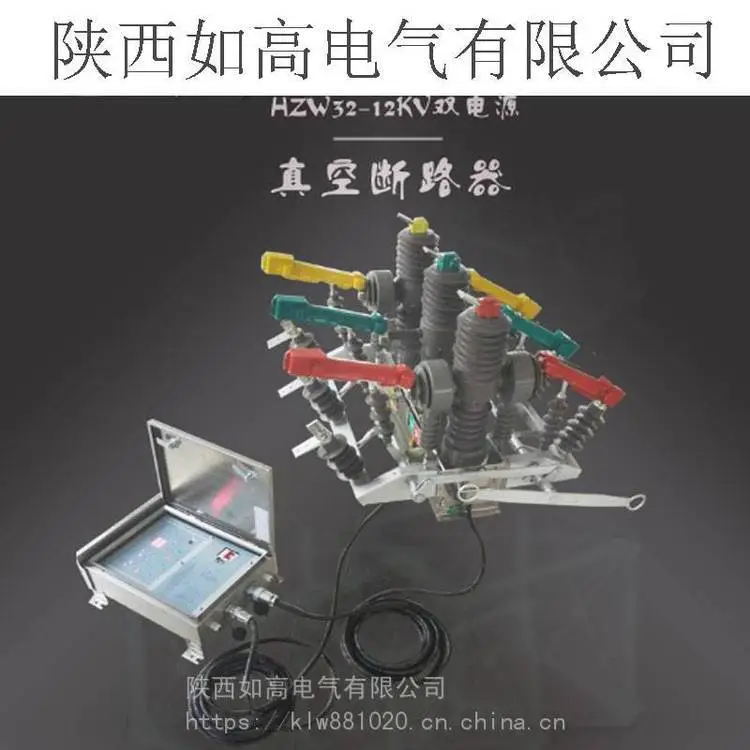

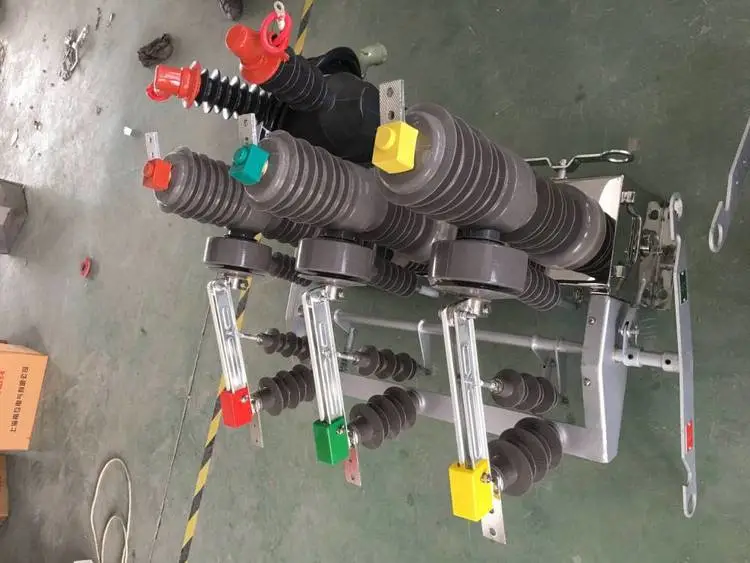

四、产品图片

五、主要功能

4.1功能特点

（1）实现双电源互投控制、优先级备自投控制，具有故障闭锁、PT断线闭锁、两侧开关位置闭锁，一侧失压分闸，一侧自动合闸功能。

（2）可根据用户要求，可配备过流、***速断保护功能，保护定值可连续可调。

（3）遥控功能，可配备无线遥控器，实现近距离遥控开关合、分控制，且带有自动逻辑闭锁判断功能，***。

（4）本地操作、自动操作模式，可互相转切换，并可根据用户要求具有主、备投优先级功能。

（5）可根据用户要求，配置***‘四遥’功能，可实现遥控、遥测、遥信、遥调功能。

六、主要技术参数

断路器主要技术参数指标

七、备自投逻辑(原理)
1.无优先级备自投

无优先级备自投是指双侧进线电源互为备用，当一侧失电后另一侧主动投入，双侧电源互相投切。如图1所示，初始状态1PT、2PT有压，断路器A合，断路器B分。如果主电源进线失电，1PT由有压变为无压，那么互投控制器根据逻辑判断将先分闸断路器A，后合闸断路器B，切换至备用电源供电。即使主电源来电，备用电源非故障不失压情况下，仍由备用电源供电。

2.有优先级备自投

有优先级备自投是指区分断路器A、B合闸供电的优先级，例如设置优先级高的开关为断路器A，当发生备自投时电源切换至优先级低的断路器B，但当优先级高的开关这侧恢复供电时，互投控制器根据逻辑将重新切换电源回优先级高的电源，断路器B分闸，由断路器A合闸供电，恢复初始状态。
