间隔间隙接地装置放电间隙，又称保护间隙，它一般由暴露在空气中的两根相隔一定间隙的金属棒组成，其中一根金属棒与所需保护设备的电源相线L1或零线（N）相连，另一根金属棒与接地线（PE）相连接，当瞬时过电压袭来时，间隙被击穿，把一部分过电压的电荷引入大地，避免了被保护设备上的电压升高。 放电间隙的两金属棒之间的距离可按需要调整，结构较简单，其缺点是灭弧性能差。

主要特点：

1.体积小，通流容量大

7.带有模块告警指示，提供模块劣化指示

2.采用***灭弧技术，避免火灾

6.可选配雷电计数器，准确记录雷击次数

3.采用特殊焊接工艺，安全性能优异4.单片式结构，组合使用灵活

5.远程告警干接点，便于远程监控

 技术指标：

标称工作电压 Un220/380V220/380V220/380V

持续工作电压 Uc420V385V385V

标称放电电流（8/20μs）In100kA50KA40KA

通流容量（8/20μs）Imax200kA100KA80KA

保护水平 Up2300V2500V2000V

响应时间 Ta≤25ns≤25ns

Imax=100KA,Uc=385V,3+NPE保护模式

 单相交流电源防雷器Imax=200KA,Uc=420V

Imax=100KA,Uc=385VImax=80KA,Uc=385V

≤25ns外形尺寸 mm90×45×6590×27×68

工作环境环境温度：-40℃～+85℃；相对湿度：≤95%安装支架

35mm电气安装导轨  型号命名规则：3

 型号列表： 三相交流电源防雷器（4线对地保护模式）

Imax=200KA,Uc=420VImax=100KA,Uc=385VImax=80KA,Uc=385V

  三相交流电源防雷器（3+NPE保护模式）

Imax=100KA,Uc=385V,3+NPE保护模式

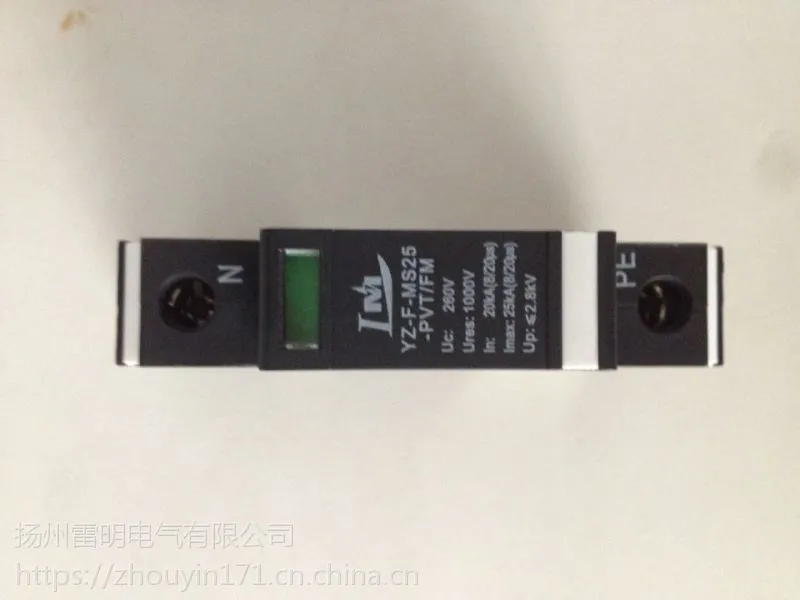

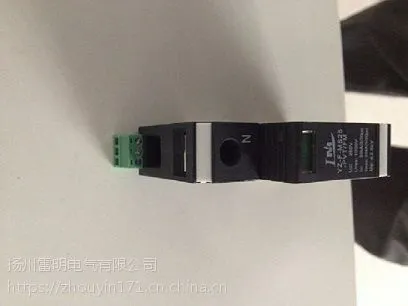

放电间隙接地装置产品是根据原理改进而来的，放电间隙为惰性气体密封间隙，它的灭弧功能较前者好，内置独特双脱扣保护功能，内置温控断路技术及热脱扣装置，保护器因过热、击穿失效时能***自动断开。

Imax=100KA,Uc=385V,3+NPE保护模式

 单相交流电源防雷器Imax=200KA,Uc=420V

Imax=100KA,Uc=385VImax=80KA,Uc=385V

适用范围

在电力系统继电保护规程中一般要求变电所电压互感器中性点集中一点统一接地，为防止雷电等系统过电压通过电压互感器危害人身及二次设备安全，在电压互感器端子箱内二次中性点（N线）上，安装二次间隙接地装置。

 技术参数

持续工作电压Uc～

260 V

冲击残压 Ures (8/20us)

1000V

标称放电电流In(8/20us)

20 kA

防护等级

IP 20

外壳材料33

阻燃PBT

放电电流Imax(8/20us)

25kA

电压保护水平Up(8/20us)

≤2.8 kV

响应时间

≤100 ns

工作温度

-40℃～+80℃

 中性点过电压保护有二种方法，一是采用避雷器或避雷棒间隙的方法，通过过电压时放电“泄”掉过电压，这是对高幅值和一次性过电压的好方法，另一种是配置零序过电压和间隙零序电流保护。保护动作后，跳开小电源联络线或变压器各侧开关，以保护电气设备免受长期过电压的侵害。
