1.概述及型号意义
电容器在补偿容性无功功率的时候，往往会受到谐波电流，合闸涌流及操作过电压的影响，造成电容器损坏和功率因数降低，为此需要在电容器前端加装串联电抗器，用以抑制和吸收谐波，保护电容器，避免谐波电压电流及冲击电压电流的影响，改善电能质量提高系统功率因数，延长电容器寿命，***电网安全运行。

2.产品特点

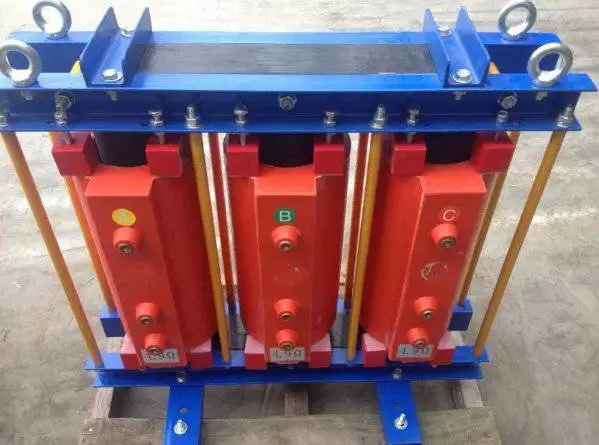

1） 该产品分为三相、单相两种，为铁芯干式：
2） 铁芯采用***冷轧硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐优美，确保电抗器运行低温升低噪声的性能。
3） 线圈采用***绝缘导线，经***机器绕制，具有平整度好，外形美观的优点。
4） 电抗器装配过程中，所有夹件经过防腐蚀处理，关键夹件采用无磁材料，并经预烘一真空浸漆一热烘固化这*程，使电抗器线圈及铁芯牢固成为一体，大大减少了运行时温升及噪声，有效提高了电抗器品质因数及减少谐波的效果。
5） 电抗器外形尺寸参考标准柜体尺寸设计，体积小、接线方便，大大节约用户柜体***投资。
3.使用环境
1） 海拔高度不超过2000米。
2） 运行环境温度-25℃~+45℃，相对湿度不超过90%。
3） 周围无有害气体，无易燃易爆物品。
4） 周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
4.性能指标及技术参数
1） 可用于电容电压为：0.4KV,0.45KV,0.48KV,0.525KV，0.66KV,0.69KV，6KV,10KV,10.5KV,11KV,12KV,13.8KV,35KV场合；
2） 电抗率为：1%，4.5%，5%，5.67%，6%，7%，12%，13.8%，14%；
3） 绝缘等级：B级、F级、H级，噪声≤65dB，过载能力≤1.35倍以内连续工作；
