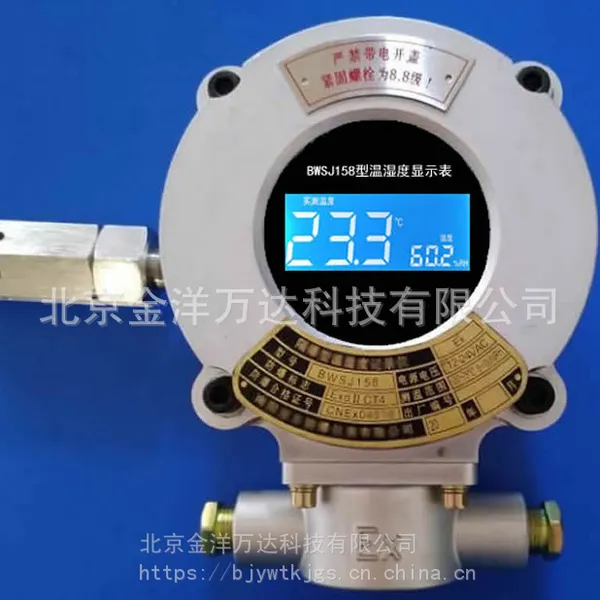

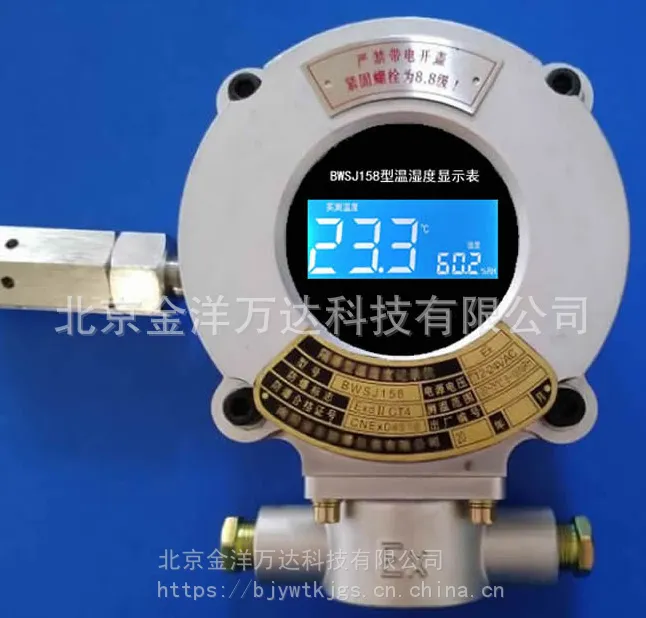

BWSJ158 防爆温湿度显示表 型号:BWSJ158  金洋万达

概述：

BWSJ158防爆温湿度显示表是根据GB3836.1—2010《爆炸性气体环境用防爆电气设备  ***部分：通用要求》及GB3836.2—2010《爆炸性气体环境用电气设备  第2部分：通用要求》的规定而设计制造，制成隔爆型产品。防爆标志为ExdⅡBT6、ExdⅡCT6。经国家防爆电气产品质量检验中心检验合格，颁发了防爆合格证号。该产品采用国际进温度、湿度传感器，集温度，湿度于一体的显示设备。精度高，一致性好，防护性能好,适合工厂、车间、机房、仓库、实验室等环境温湿度监测。广泛应用于石油、化工、医药等易燃易爆场所。

该仪表具有以下特点：

1、观察方便、读数清晰、无视差、测量灵敏、精度高、稳定性好、功耗低、抗震性强。

2、可现场显示，又可与计算机连接记录。

3: 采用进口高精度的温、湿度传感器，性能稳定可靠，适用于需要可靠检测温度、湿度的用户。

4: 具有温、湿度微调功能，可以通过计算机对温湿度数值进行调整，调整范围为温度-2度---+2度；湿度-9.9% 至+9.9%。

5: 可以将采集到的温、湿度信号通过RS232/RS485接口传送到计算机上，通过RS485网络可以实现多台显示屏集中控制，便于计算机对环境的温度、湿度进行集中控制。

6:  具有温湿度数据记录功能。记录间隔分10分钟，15分钟，30分钟，1小时，2小时和4小时可选。当选择每15分钟记录一次，一天记录96次，记录仪可保存约40天的温湿度记录。数据可按天或按月份读取。

7:串口波特率:4800/9600/19200/115200

8:通讯协议:MOdBus-RTU

9:通讯方式:RS485

10:允许连接255个温湿度表(地址从1～255)

11: 安装方便，易维护。

工作条件

1、环境温度-20~+55℃

2、相对湿度不大于90%（+25℃）

3、空气中无腐蚀行气体。

4、含有ⅡA、ⅡB、ⅡC级T1~5组爆炸性气体混合物1区、2区场所.

技术指标

温度传感器芯片：美国 , 温度精度：±0.5度 ,

湿度传感器：美国 , 湿度精度：±3%RH ,

测量范围：

温度：-40---80℃

湿度：0--1OO%RH

显示分辨率：0.1

电压：DC12V-36V/AC12V-24V

使用条件：环境温度：0-55℃，湿度<95%，无腐蚀性气体的场所

功耗：≤3W。

重量：7Kg。

显示方式：LED连续显示。

LED 尺寸：64mm ×62mm

防爆等级：ExdⅡBT4、ExdⅡBT5、ExdⅡBT6、ExdⅡCT4、ExdⅡCT5、ExdⅡCT6

防护等级：IP44,IP54,IP55

工作原理简图如下：

传 感 器→ 线 性器  → A/D转换器 → 数字显示  →4∽20mA电流信号,modbus或RS485与计算机连接→记录

安装与接线

1、仪表在安装使用过程中，应遵守《中华人民共和国危险场所电器安装规程》的有关规定。

2、安装仪表时应检查仪表的防爆标志是否与安装环境相符。

3、连接导线应选择铜质屏蔽电缆，其截面积不小于0.2平方毫米。

4、打开仪表接线盒，用板手拧开电缆引入装置的压紧螺母，将电缆线与接线盒中的接线柱（或接线端子）牢固相连接，然后装上接线盒，并拧紧四角的螺丝。

5、仪表上的接地螺丝须用接地导线可靠接地。

6、安装时，信号传输线应相隔不大于300mm的距离用扎头固定起来。信号传输线过长时，可挽在合适的位置，切勿乱抛，并远离发热设备。

7、在确定接线、安装、供电无误的情况下方可接通电源。

8、仪表使用后，每年校验一次，有条件的可自己验，也可返回厂家校验。

9、安装尺寸图见下固定表头用法兰盘尺寸图。

10、引入装置里密封圈老化变质时，应及时更换。

11、用户所用电缆外径为ф9.
