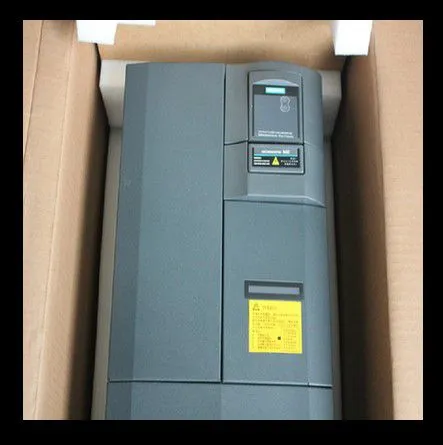

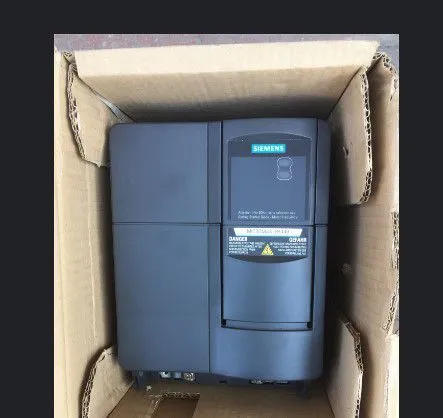

通用西门子6SE6440-2UD31-1CA1变频器11kw

公司按西门子标准供货 质保一年

相关西门子产品技术：

点动(JOG)

参数范围： P1055~P1061

报警 A0923

故障 -

功能图表号： FP5000

点动功能应用如下：

? 在完成装置调试以后的电机和传动变频器功能的检查(***次运转，检查旋转方向等)

? 传动系统定位/传动负载进入特定位置

? 移动一个传动，如在一个程序已中断以后

在输入固定频率 P1058，P1059后，利用此功能可以使传动系统进行运动。可用操作面板(见 3.2

节)、数字输入，也可通过串行接口来选择点动工作方式(见例子)。不利用 ON/OFF 命令去移动传

动系统，但应按压“点动键”。该“点动键”用 BICO参数 P1055和 P1056来选择。

点动，右

f

P1058

P1059

A0923 A0923

P1060

P1060

(0)

P1055

(0)

P1056

"1"

"0"

"1"

"0"

t

t

t

P1061

DIN

BOP

USS

BOP 链路

USS

COM 链路

CB

COM 链路

点动，左

P1082

-P1082

P1061

图 3-52 逆时针和顺时针点动(JOG)

如果同时按两个点动键，则当时的频率被保持(恒定速度状态)并输出报警 A0923。当按一个键时，

传动变频器在 P1060 输入的时间内将电动机加速到固定频率。在按键取消以后，该频率撤消，传

动变频器在 P1061输入时间内将传动制动到 0 Hz。除了直接的参数设置(P1055和 P1056)外，也

可通过参数 P0700或 P0719(隐式参数设置)来激活点动功能。在这种情况下，如果给 P0700赋值，

则 BICO参数作相应变更。

PID 调节器(工艺调节器)

参数范围： P2200

 P2201~P2355

报警 -

故障 -

功能图表号： FP3300，FP3400，FP5100

特性：

- 周期时间： 8 ms

除了三相电动机开环/闭环控制外(一台变频器的标准应用)，MICROMASTER还有一个工艺调节器，

它可以用于控制过程的量—诸如压力或液面。

取决于应用场合，过程量的控制需要不同控制结构，对于 MICROMASTER下面的结构已集成在系

统中，可以用参数 P2200，P2251来选用或不选用(参考图 3-53)：

a) 变速传动(VSD)

b) 闭环 PID控制

c) 闭环跳动辊控制

集成在 MICROMASTER中的 PID调节器用于控制结构 b)和 c)。用高水平控制(闭环 PID/跳动辊控

制)，变频器可以寻址许多新的应用场合。可以实现下面的典型应用：

? 挤压机的闭环压力控制

? 泵传动的闭环水位控制

? 风扇传动的闭环温度控制

? 用于卷取传动的闭环跳动辊位置控制

? 及类似的控制任务
