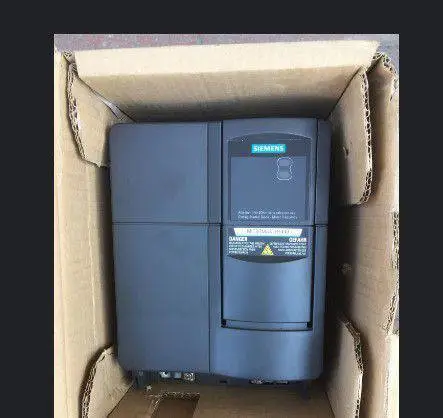

西门子MICROMASTER440 15千瓦6SE6440-2UD31-5DB1

西门子代理商公司销售 维修 上门调试 改造工程等

自由功能块 (FFB)

参数范围 P2800 – P2890

报警 -

故障 -

功能框图号 FP4800 – FP4830

周期时间 128 ms

为了控制(开环) 变频器驱动装置 很多应用场合都需要有逻辑联锁功能 逻辑联锁功能把若干个状态(例

如存取控制 设备/ 系统的状态) 耦合起来 形成一个要求的控制信号(例如 ON - 开机 命令)

从前 这种功能是用 PLC 或继电器完成的 因此,必将增加设备 和系统的投资 除了逻辑运算功能外

变频器驱动装置还需要算术运算和存储功能 以便 由若干个物理量形成一个新的单元

MICROMASTER 440 中以自由功能块 (FFB) 的形 式集成了简化的上述 PLC 功能

以下是集成在 MICROMASTER 440 变频器中的自由功能块

自由功能块 (FFB) 分两步***

1. P2800

使能全部自由功能块

2. 参数 P2800

(P2800 =1)使能全部的"自由功能块 (FFB)" . P2801 P2802 特定的使能

利用参数 P2801 or P2802 分别使能各个自由功能块 (P2801[x] > 0 或 P2802[x] > 0) 它们还确

定各个自由功能块的运算时间***

所有的自由功能块都在 128 ms 时间内被调用一次 (周期时间) 而且 为了适合实际应用的需

求 也可以对 FFB 执行运算的时间顺序加以控制 这一特性是特别重要的 因为 FFB 必须按照

用户生产工艺要求的时间顺序执行 参数 P2801 和 P2802 除了各自的使能 功能外 还确定各个

自由功能块按时间***执行运算的优先级 优先级按照下面的顺序分配

0 不***

1 第 1 级

2 第 2 级

3 第 3 级

下面的表格中指出了各个自由功能块执行的优先级,优先级是从上到下(优先级 1→ 由上到下逐行

降低) 从右到左(优先级 2 → 由右到左逐列降低) 逐渐降低的(参看表 3-17)

表 3-17 FFB 优先级表

3

2

1

0

P2802 [13] CMP 2

P2802 [12] CMP 1

P2802 [11] DIV 2

P2802 [10] DIV 1

P2802 [9] MUL 2

P2802 [8] MUL 1

P2802 [7] SUB 2

P2802 [6] SUB 1

P2802 [5] ADD 2

P2802 [4] ADD 1

P2802 [3] Timer 4

P2802 [2] Timer 3

P2802 [1] Timer 2

P2802 [0] Timer 1

P2801 [16] RS-FF 3

P2801 [15] RS-FF 2

P2801 [14] RS-FF 1

P2801 [13] D-FF 2

P2801 [12] D-FF 1

P2801 [11] NOT 3

P2801 [10] NOT 2

P2801 [9] NOT 1

P2801 [8] XOR 3

P2801 [7] XOR 2

P2801 [6] XOR 1

P2801 [5] OR 3

P2801 [4] OR 2

P2801 [3] OR 1

P2801 [2] AND 3

P2801 [1] AND 2

P2801 [0] AND 1

Level

Level

Level

Inactive

low highPriority 1

Priority 2

low

例 1

使能全部 FFB P2800 = 1

使能各个 FFB 并分配优先级

P2801[0] = 1 AND 1

P2801[1] = 2 AND 2

P2801[2] = 3 AND 3

P2802[12] = 2 CMP 1

P2802[13] = 3 CMP 2

将按照以下的时间***对各个 FFB 进行运算

AND 3 CMP2 AND 2 CMP 1 AND
