概述

本仪器用来测量粒径小于5mm之凝聚土的最小孔隙比，以供计算相对密度。

二、技术参数

金属容器简有以下两种:

容积: 250cm3内径φ 5cm

高12.7cm

容积: 000c0m0内径φ10cm高12.7cm

锤重: 1.25kg+5g

落高: 15cm

锤座直径: 4.8cm

三、主要结构

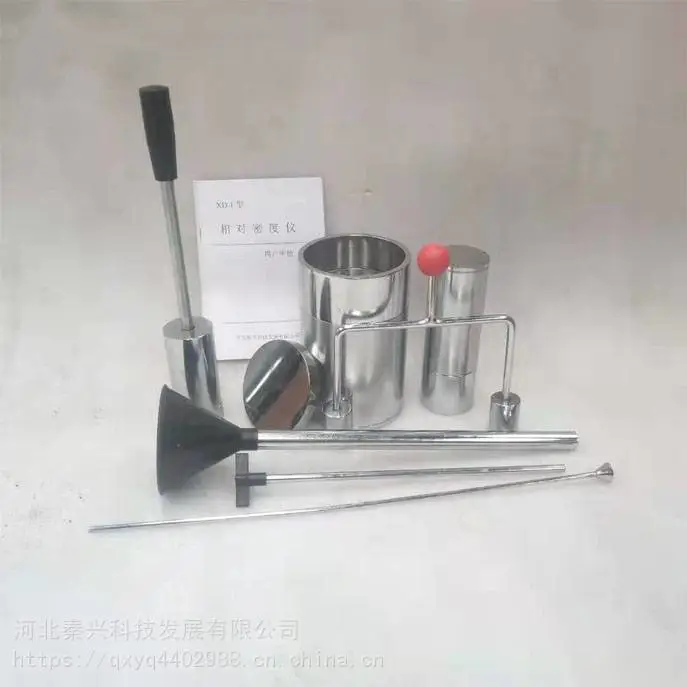

本仪器由容积筒、击锤、振动仪、漏斗、锥形塞、拂平器等组成。

1、漏斗、锥形塞、拂平器为测定孔隙比用。

2、容积筒、击锥、振动仪为测定最小孔隙比用。

四、使用方法

详细步骤请参阅中华人民共和国水利部土木工实验操作规程。孔隙比的测定:

1、取具有代表性的试样约1 .5kg经风干后用手搓揉散置于一橡皮球上，并拌合均匀。

2、将锥形塞自漏斗底部穿入后向上提起，使锤体堵住漏斗下口，放入容积1000cm3量筒中，使其下端与简底接             触。

3、称取试样700g,均匀倒入漏斗中。同时提起漏斗与锥形塞杆。并移动锥形塞使砂样缓缓且均匀分布落入量筒中，        进行过程中需注意漏斗下口、经常保持高出砂面约1至2cm。

4、待试样全部落入量简后，用拂平器小心拂平砂面注意勿使量简有时震动，以达到试样很松的堆积。然后从量筒刻       度上测读试样的体积。

5、以手掌或橡皮塞堵住量简口，，将量筒倒转,然后又迅速转回原来位置, 如此反复几次,记下体积的值。计算其        孔隙比。

      注:若试样不含大于2mm的颗粒时，可取试样400g用250cm3的量 筒进行试验。最小孔隙比测定:

1、取具有代表性之试样600-800g倒入1000cm3的金属密器筒内，用振动仪敲打容器两侧。每分钟各15-20 次,在      这同时，用击锤于试样表面每分钟锤击30-80次、直至砂样体积不变为止(一般为3-5分钟)。

2、然后进行***次加土,照上法仍进行震动和锤击。

3、第三次加士时，应先作容器筒口加一套圈,加土击实后取下套圈用修土刀削去容器顶面多余试样，称重后计算其         最小孔隙比。

      注:若试样不含大于2mm的颗粒时，可取试样600g用250cm3的容器进行试验。

五、注意事项

1、击打砂样时容器筒应放在置平的平面上,并检查出击锤等部件螺丝连接出是否有松动现象。

2、实验过程中，敲打时要用足够的力量使试样处于震动状态，敲击时,粗砂可用较少击数,细沙应用较多击数,击锤需       自由垂直落下，锤击部分需均匀。

六、维护保养

1、本仪器在正常情况下使用，年限为十年。

2、实验完毕后，仪器应清洁干净,并涂上防锈脂。

3、仪器不用时加罩保护。

七、售后服务

本仪器经售出后，如出现故障，请与当地经销商联系维修事宜,如故障严重，应返厂维修,

1、本产品按照国家规定实行三包。自经销商售出之日一年内如出现生产质量问题免费维修。

2、非质量问题，如使用不当，或运输搬运当中出现摔、砸等人为因素产生的损坏,本厂不负责三包事宜。但本厂可         以按***格提供原厂配件。维修所产生的其他费用也应由使用单位承担。
