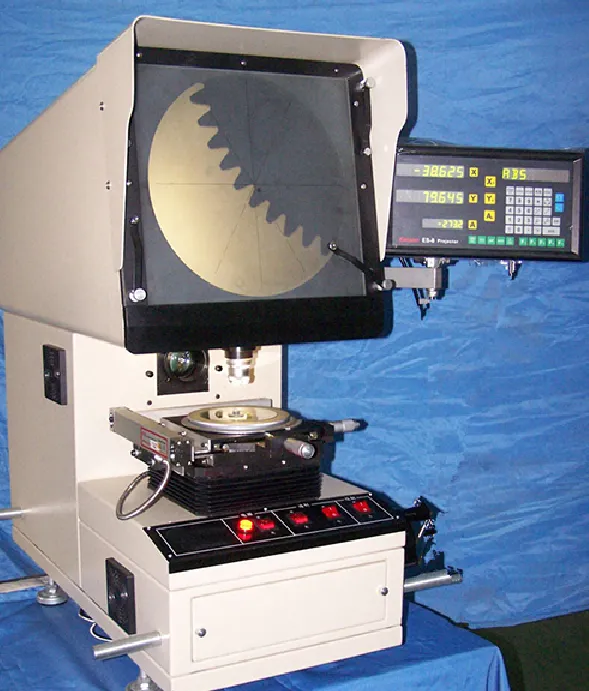

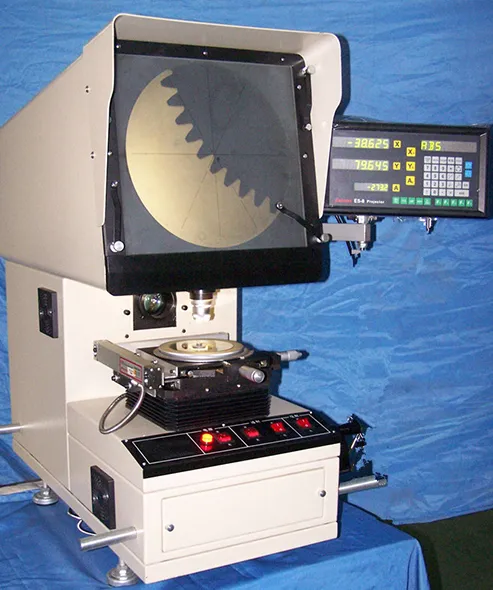

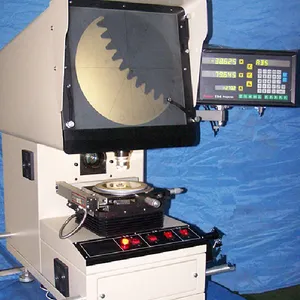

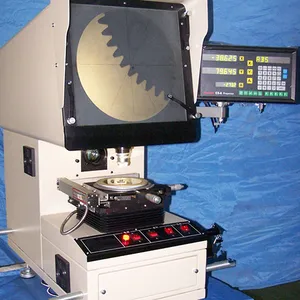

本型号视被测零件具体情况，一般采用透射照明。光源强度可由仪器面板上的开关调节。仪器上装有20×物镜，10× 50× 100×物镜可选购，供操作者使用。可测范围：X向0-50mm,Y向0-25mm。被测件能进行纵向、横向和旋动，读数精度高。投影屏上有米字形刻线，供直角坐标和角度测量对准之用。
本型号通过对传统投影仪的数字化改型，利用光栅位移传感器和数字显示装置，在提高了仪器精度和品质的同时，仪器的测量示值实现了数字化显示，使得读数更加简便直观，提高了检测效率，避免了读数误差和人为误差产生的可能性。 还可实现二次元测量。
投影屏直径： 300mm
测角范围：0-360
载物台直径：146mm
角度分划小值：1
工作台玻璃直径： 110mm
角度游标分划值：2
测量范围 X向 0-50mm
放大倍率 20× (10× 50× 100×) Y向 0-25mm
工作距离
