CD1、MD1型系列钢丝绳电动葫芦具有结构紧凑、轻巧、零部件通用程度大，互换性强、起重能力高、维修方便等特点，是目前用途、深受欢迎的轻型起重设备。电动葫芦用于工矿企业、铁路、码头、仓库、料场等场所，是目前生产作业中改善劳动条件、提高劳动效率的***机械。

电动葫芦主结构部件：提升机构、运行机构、电器装置

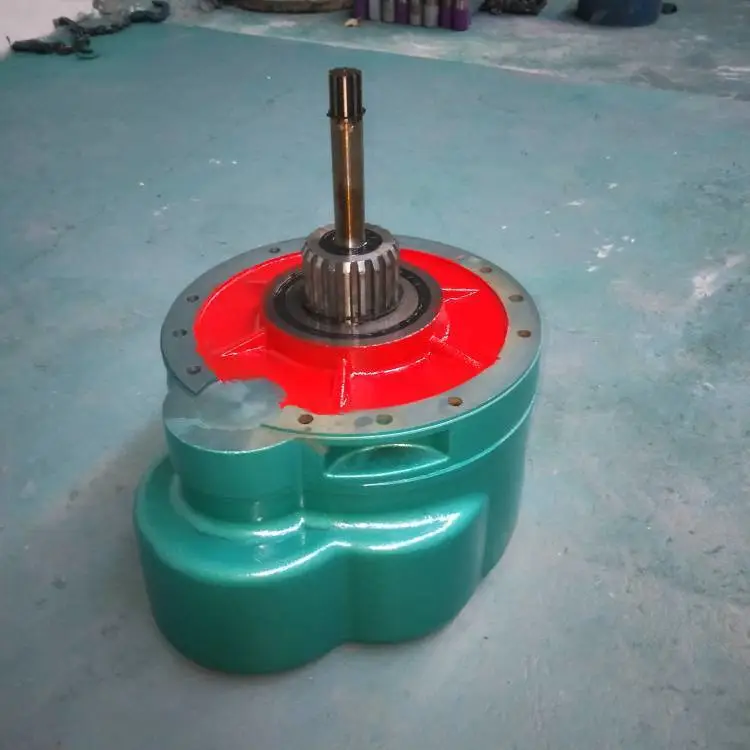

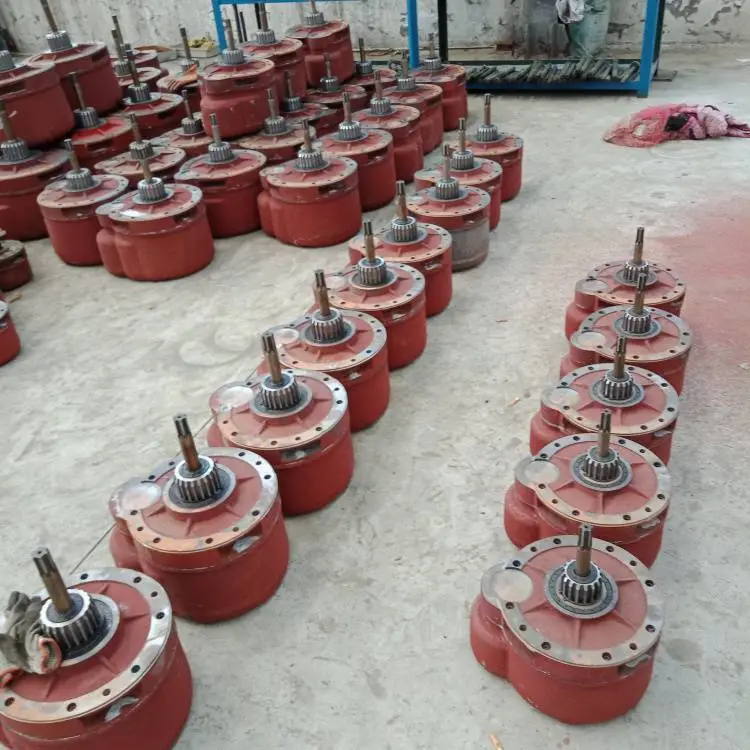

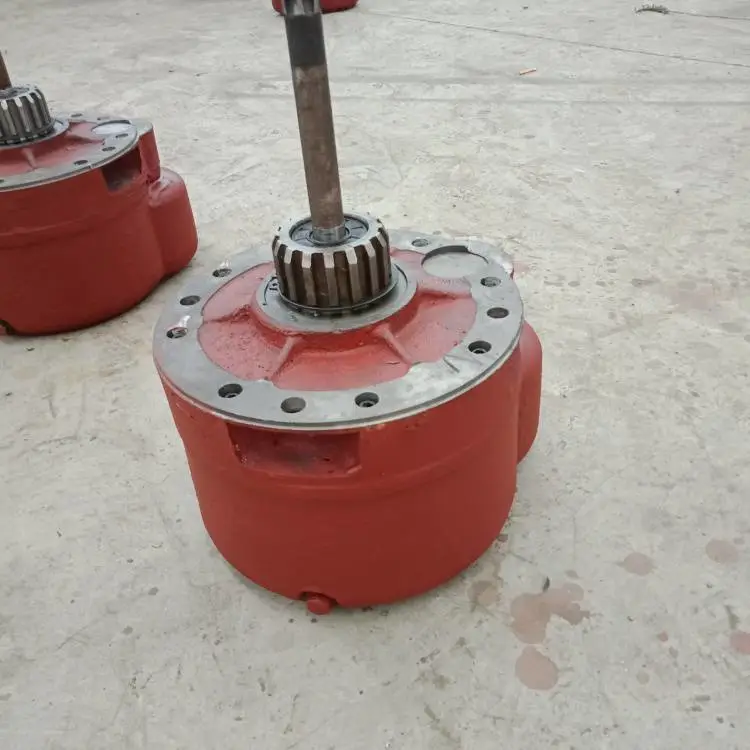

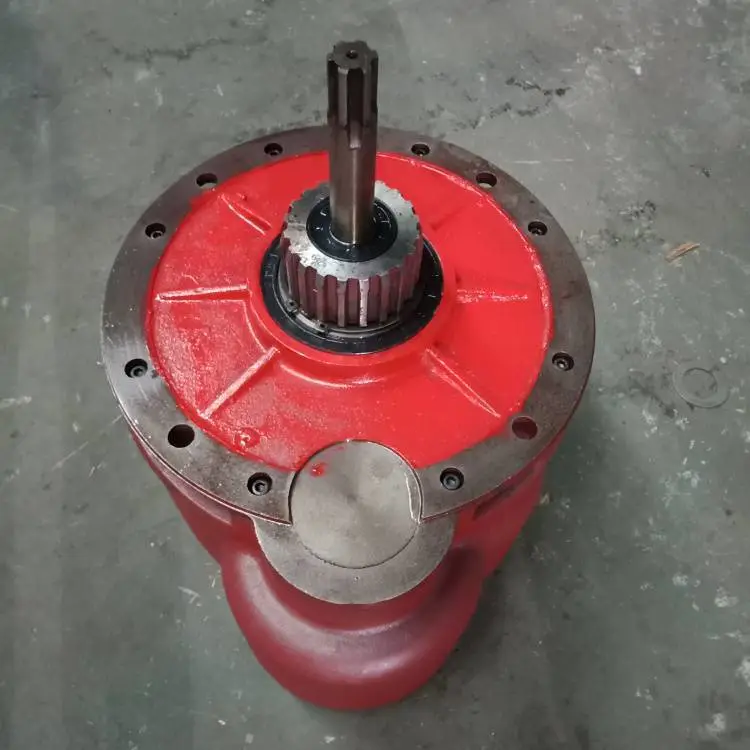

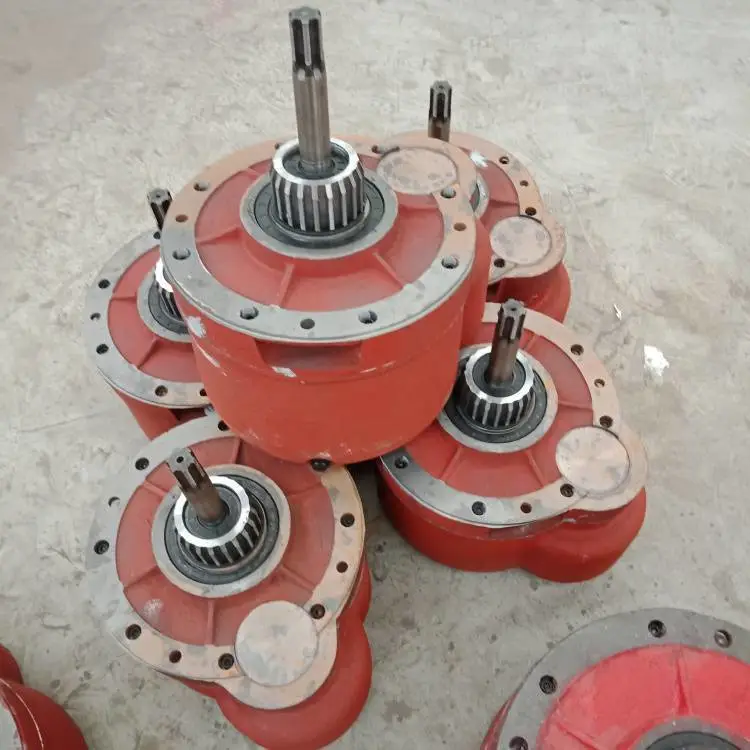

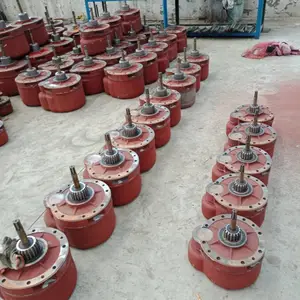

一、电动葫芦提升机构减速器均采用斜齿轮三级减速，齿轮及轴采用合金结构或碳素钢加工而成，并经合适的热处理确保其可靠性与寿命；箱体、箱盖用铸铁制造，减振性好，密封可靠。

电动葫芦提升机构电机通过联轴器经减速器空心轴驱动卷筒旋转，使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。起升高度H=6m时，用一个爪形联轴器联接电机轴和减速器的输入轴。H≥9m时增设中间轴和刚性联轴器。起升电动机采用较大起动力矩的锥形转子电动机，以适应产品断续工作中频繁的直接起动。起升电机有两种，ZD型为单速电机；ZDS型电机常速和慢速之比为10:1。

电动葫芦提升机构卷筒采用铸铁或无缝钢管制造，利用花键传递动力；卷筒外壳用钢板焊制而成。卷筒装置是葫芦的中心部分，侧板与运行机构联接，两端分别与起升减速器、电机联接，其下通过钢丝绳与吊钩装置联合工作，外壳的前上方，安装有限位器导杆装置。

电动葫芦提升机构吊钩采用吊钩锻钢而成，并用力球轴承通过吊钩横梁与外壳联接，使吊钩运转自如。≤5t吊钩装置为单滑轮式，10t为双滑轮式。DG20#钢。

二、电动葫芦运行机构由电动小车、运行电机、运行减速机、从动小车等共同组成。运行机构通过侧板与卷筒装置带动主机作往复移动。其运行速度一般为20m/min，亦可***30m/min。

≤5T为一套驱动装置，≥10T采用两套驱动装置。当用于箱形梁或与H型钢配套使用时，车轮踏面为直形，用于工字钢时，车轮踏面为圆弧形。

三、电动葫芦电器装置由电器控制箱、按钮开关、限位器及联接导线组成。按钮开关的操作电压一般为36V，根据按钮开关上所示方向符号，正确按压按钮，通过控制箱内继电器的吸合与断开，可以控制葫芦的动作。
