OC4001

、升降压型 LED 恒流驱动器

深圳欧创芯半导体有限公司

1 of 9

OC4001_V1.0

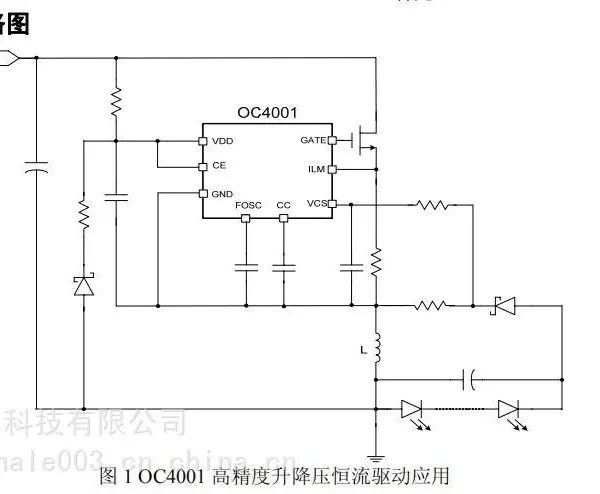

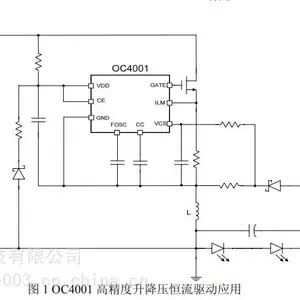

典型应用电路图

图1 OC4001升降压恒流驱动应用

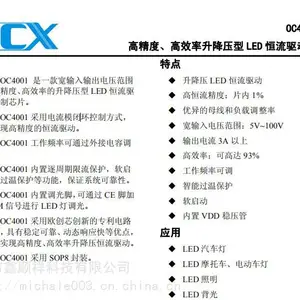

概述

OC4001是一款宽输入输出电压范围

的、的升降压型LED恒流驱

动控制芯片。

OC4001采用电流模闭环控制方式，

可实现的恒流驱动。

OC4001工作频率可通过外接电容调

整。

OC4001内置逐周期限流保护，软启

动，过温保护等功能，系统可靠性。

OC4001内置调光脚，可通过CE脚加

PWM信号进行LED灯调光。

OC4001采用欧创芯的电路

架构，具有、动态响应快等优点，

并能实现、升降压恒流驱动。

OC4001采用SOP8封装。

特点

升降压LED恒流驱动

高恒流精度：片内1%

的母线和负载调整率

宽输入电压范围：5V~100V

输出电流3A以上

：可高达93%

工作频率可调

智能过温保护

软启动

内置VDD稳压管

应用

LED汽车灯

LED摩托车、电动车灯

LED照明

LED背光OC4001

、升降压型 LED 恒流驱动器

深圳欧创芯半导体有限公司

2 of 9

OC4001_V1.0

封装及管脚分配

管脚定义

管脚号 管脚名 描述

1 FOSC频率设置脚，接电容设置开关频率

2 VDD芯片电源

3 GND芯片地

4 CE芯片使能，高电平有效；可做PWM调光脚。

5 CC频率补偿脚，接电容。

6 VCS输出电流检测脚

7 GATE接外部MOS管栅极

8 ILM功率管电流限流检测脚OC4001

、升降压型 LED 恒流驱动器

深圳欧创芯半导体有限公司

3 of 9

OC4001_V1.0

内部电路方框图

频率控制DRV

ILM

VDD

GND

FOSC

CC

逻辑电路

0.25V

0.25V

偏置电路

&使能

COMP1

EA

DRIVER

VCSLPF

A1

软启动

过温保护

CE

极限参数

（注 1）

符 号 描述 参数范围 单位

VDD VDD端电压5.5 V

VMAXCE、DRV、CC、ILM、FOSC

和VCS脚的电压

-0.3~VDD+0.3 V

PSOP8SOP8封装功耗0.8 W

TA工作温度范围-20~85

o

C

TSTG存储温度范围-40~120

o

C

TSD焊接温度范围（时间小于30秒）240

o

C

VESD静电耐压值（人体模型）2000 V

注1：极限参数是指超过上表中规定的工作范围可能会导致器件损坏。而工作在以上极限条件下可能会影响器

件的可靠性。OC4001

、升降压型 LED 恒流驱动器

深圳欧创芯半导体有限公司

4 of 9

OC4001_V1.0

电特性(除非特别说明，VDD=5.5V，TA=25

o

C)

参数 符号 测试条件 小值 典型值 值 单位

电源电压

VDD钳位电压VDDIVDD<10ma 5.5 v

欠压保护开启VDD_ON VDD上升3.2 V

欠压保护关闭VDD_OFF VDD下降2.7 V

电源电流

工作电流IOPFOP=200KHz 1 mA

待机输入电流IINQ无负载，CE为低电平200 uA

功率管电流限流

过流保护阈值ILM 250 mV

输出电流采样

VCS脚电压VCS 240 250 260 mV

CE使能端输入

CE端输入高电平0.4*VDDV

CE端输入低电平0.8 V

GATE驱动

GATE上升时间TRISEGATE脚接1nF电容50 ns

GATE下降时间TFALLGATE脚接1nF电容50 ns

导通时间TON_MAX50 us

小关断时间TOFF_MIN0.7 us

过温保护

过温调节OTP_TH 140

o

COC4001

、升降压型 LED 恒流驱动器

深圳欧创芯半导体有限公司

5 of 9

OC4001_V1.0

典型特性曲线

转换效率与输入电压&LED串数量

输出电流与输入电压&LED串数量OC4001

、升降压型 LED 恒流驱动器

深圳欧创芯半导体有限公司

6 of 9

OC4001_V1.0

转换效率与输入电压&LED串数量

输出电流与输入电压&LED串数量OC4001

、升降压型 LED 恒流驱动器

深圳欧创芯半导体有限公司

7 of 9

OC4001_V1.0

应用指南

概述

OC4001是一款宽输入输出电压范围、、的升降压型LED恒流驱动控制器。

OC4001具有高的恒流精度。芯片内部由误差放大器、PWM比较器、电感峰值电

流限流、开关频率控制、PWM逻辑、功率管驱动、基准等电路、过温保护、软启动等单元

电路组成。

芯片通过VCS管脚来采样LED输出电流。系统处于稳态时VCS管脚电压恒定在约250mV。

当VCS电压低于250mV时，误差放大器的输出电压将升高，从而使得在功率管导通期间电感

的峰值电流增大，因此增大了输入功率，VCS电压将会升高。反之，当VCS电压高过250mV

时，误差放大器的输出电压会逐渐降低，从而使得在功率管导通期间电感的峰值电流减小，

因此减小了输入功率，VCS电压随之降低。

芯片通过FOSC脚外接电容设置开关频率。增大CC电容值降低系统工作频率，反之则提

高工作频率。

CC管脚是频率补偿脚，外接电容来实现频率补偿，CC典型取值在200pF~1nF之间。

OC4001内部集成了VDD稳压管，以及软启动和过温保护电路，以增强系统可靠性。

LED电流设置

LED输出电流由连接到VCS管脚的反馈电阻RCS设定：

0.25ILED

RCS=

电感取值

电感取值与频率设置有关。一般建议将开关频率设置在500KHz以内。电感典型取值在

47uH到100uH之间，大的电感值可获得小的纹波电流有助于提。另一方面需注意电感

的ESR，ESR过大会降低效率。

ILM设置

ILM脚用来设置功率管峰值电流限流，限流值由下式确定：

0.25ILMT

RILM=

MOS管选择

首先要考虑MOS管的耐压，一般要求MOS管的耐压高过输入电压加上输出电压之和

的1.2倍以上。其次，根据驱动LED电流的大小以及电感峰值电流来选择MOS管的IDS电

流。一般MOS管的IDS电流应是电感峰值电流的2倍以上。此外，MOS管的导通电OC4001

、升降压型 LED 恒流驱动器

深圳欧创芯半导体有限公司

8 of 9

OC4001_V1.0

阻RDSON要小，RDSON越小，损耗在MOS管上的功率也越小，系统转换效率就越高。

另外，高压应用时应注意选择阈值电压在2.5V以内的MOS管。芯片的工作电源电压决定了

DRV驱动电压。通常芯片的驱动电压为5.5V，所以应MOS管在VGS电压等于5.5V时导通

内阻足够低。

供电电阻选择

芯片内部接VDD脚的稳压管钳位电流不超过10mA，应注意RVDD的取值不能过小，以

免流入VDD的电流超过允许值，否则需外接稳压管钳位。

过温保护

当芯片温度过高时，系统会限制输入电流峰值，典型情况下当芯片内部温度超过140度以

上时，过温调节开始起作用：随温度升高输入峰值电流逐渐减小，从而限制输入功率，增强系

统可靠性。OC4001
