热卖低压抽出式开关柜,GCK配电柜

概述：

GCK系列低压抽屉式配电柜，适用于交流50Hz，额定工作电压380V-660V的低压配电系统中，作为受电、馈电、母联、照明、电动机控制及功率补偿之用，他包含动力中心（PC）和电动机控制中心（MCC）之功能，满足工矿企业、高层建筑、机场、医院等供配电及动力控制之用。本款低压抽屉式配电柜结构新颖、紧凑、布置合理、具有操作可靠、维护方便、运行稳定等良好性能。

 GCK低压开关柜符合标准

   **标准GB7251.1-2005《低压成套开关设备》；

   **专业标准ZBK36001《低压抽出式成套开关设备》，JB/T9661-1999；

   ***IEC439-1《低压成套开关设备和控制设备》。

结构特点

      1. GCK低压开关柜的基本柜架采用拼装组合式结构，采用型钢由螺栓互相紧固联接成基本柜架，再按方案变化需要，加上相应的门、封板、隔板、安装支架以及母线、功能单元等零件组合成一面完整的开关柜，柜内结构件都经过镀锌处理，并实行模数化安装(模数E=25mm)，开关柜板面采用优质冷轧钢板经数控机床加工成型，表面经过酸洗、磷化处理后静电喷塑，抗磨耐腐，既有牢固的机械强度，又有可靠的的接地保护连续性。

     2. GCK低压开关柜隔室可分为功能单元室、母线室、电缆室，各单元的功能作用相对独立且区域之间由连续接地的金属板严格分隔，***使用安全且防止事故蔓延。

     3. MCC柜抽屉有200mm、400mm、600mm三种规格。抽屉具有连接位置、试验位置和分离位置。各抽屉与开关设有机械联锁装置；当开关处于分断时，抽屉才能抽出或插入；当开关处于合闸时，抽屉不能抽出或插入。为防止未经允许的操作，操作机构能使用挂锁将开关锁定在分断位置上。同规格的功能单元抽屉可以方便地实现互换，每一个功能单元抽屉对应有20对辅助接点，能满足异地操作控制、电度计量和与计算机接口的自动化监测系统的需要。

使用环境条件

   1、海拔高度不超过2000米。

       2、周围空气温度不高于+40℃，并且24h内其平均温度不高于+35℃．周围空气温度不低        于一5℃。

       3、大气条件：空气清洁，相对湿度在温度为+40℃时不超过50％，在温度较低时允许有          较高的相对湿度，例如+20%时为90%。

       4、没有火灾**危险，严重污染，化学腐蚀及剧烈震动的场所。

       5、与垂直面倾斜不超过5。。

       6、控制中心适应于以下温度的运输和储存过程，一25℃～+55℃在短时间内(不超过24h)        不超过+70℃。

       7、如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。

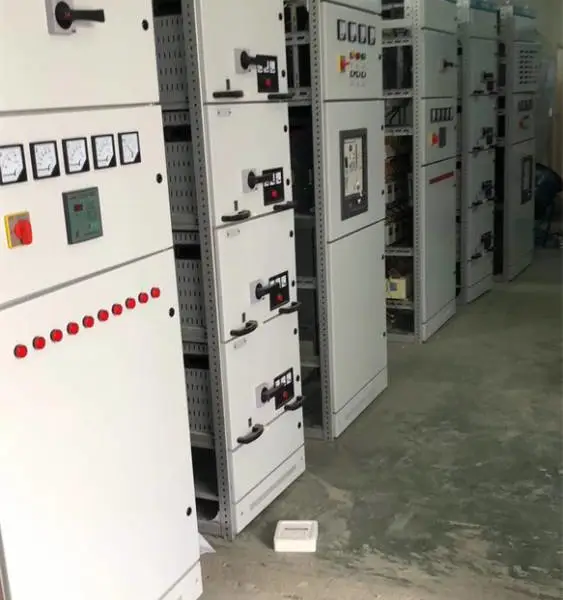

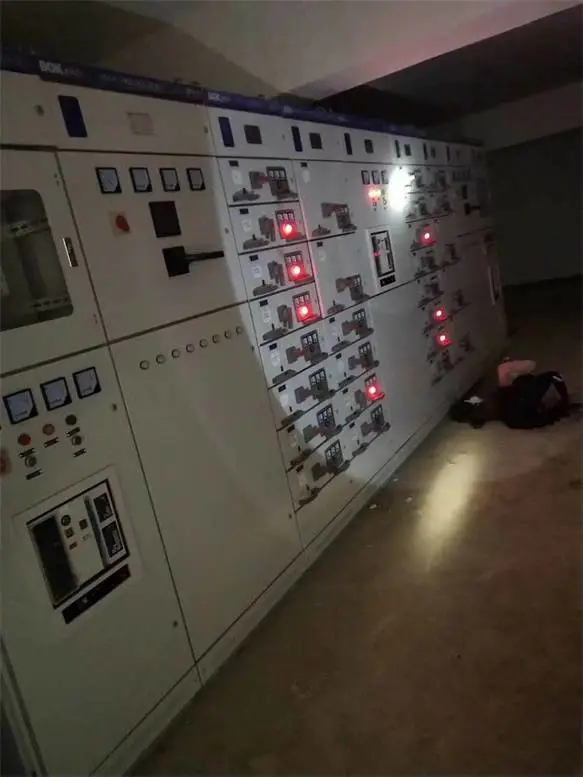

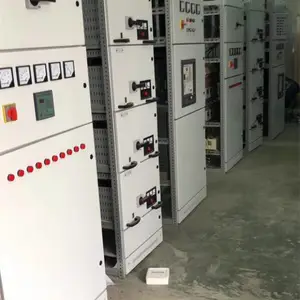

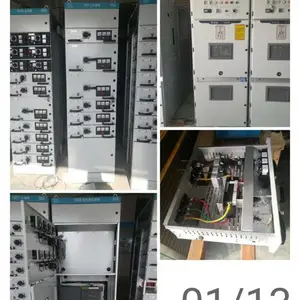

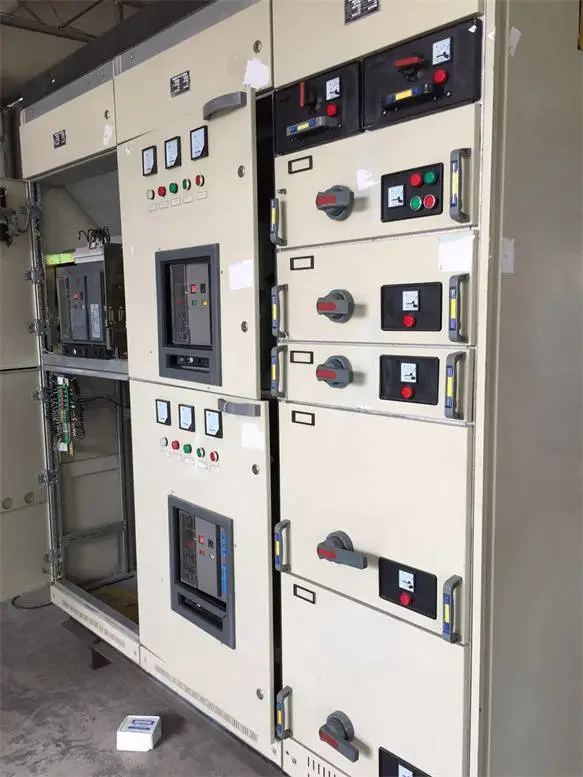

产品图片
