焦化厂焦炉煤气氧含量分析仪

    煤气中氧气的主要来源有以下几方面，一是生产过程中因设备及管道泄漏而进入的空气；二是气化用气化剂过剩或短路；三是在煤气生产过程中，会有一定量的空气进入煤气中。为***混入的空气与煤气混合后不达到**极限，就应控制煤气中的氧气含量。《城镇燃气设计规范》( GB 50028-2006)规定，当干馏煤气中氧的体积***数大于1％时，电捕焦油器应发出报警信号。当氧的体积***数达到2％时，应设有立即切断电源的措施。《工业企业煤气安全规程》(GB 6222-2005）中也有此规定。这些规定都是以煤气中氧的体积***数不得超过1％为界限。但这一界限比较保守，实际生产过程中的操作难度较大。

参数和说明：
技术参数：（焦炉煤气电捕焦器现场采样分析点工况）
取样点位置：焦炉煤气电捕焦器出口
分析参数： O2（可选择分析原理：电化学，磁氧或者激光分析仪，其价格有较大差异）
测量范围： O2：0-2%（当达到1%O2输出报警节点信号，**设定）
被测煤气温度：40～60℃
含尘量：微量
含水量：中等
含焦油量：少量
其他腐蚀成份（S O2）：少量
结晶物（萘）：少量
管道压力：微正压

产品详细信息

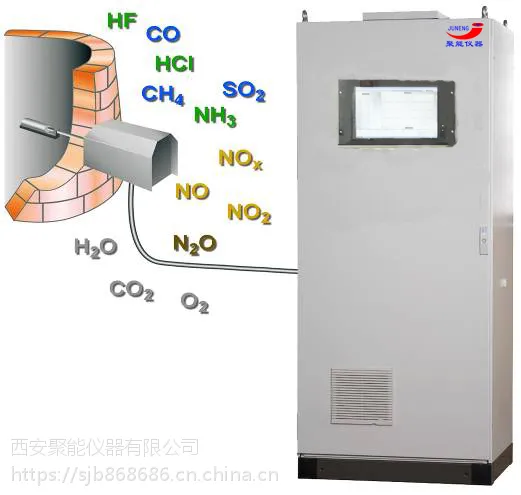

分析柜组件及装置技术参数：由前处理单元、供电单元、分析校对单元组成。

（1）前处理单元包括：

专用过滤器组件（除奈、焦油）、气液分离器、除湿器、抽气泵（进口部件）、精除*管、流量调节器、等。通过粗、细三级过滤和分离、吸收粉尘、焦油、奈、酸雾、冷却除湿水份的综合净化处理，提供分析仪器超净的分析气源。

（2）供电及控制单元包括：

电源控制盘（包括高性能空气开关、接线端子、）、输出故障报警接点信号；具有数据采集、自动处理氧气成份含量越限报警功能。控制中枢PLC、二位三通电磁阀等。（3）分析单元包括：

JNYQ－O－11C型氧量分析仪（进口传感器）、流量计、流路切换阀、标准样气等。

（4）越限报警功能：

分析仪对净化后的煤气样品进行连续在线分析，输出4-20mA信号和无源触电信号。若氧浓度越***，装置立即输出报警接点信号（无源接点，容量1A），确保电捕焦器设备安全运行。

（5）测量范围及分析精度：

测量对象及量程：0-2% O2

精    度：≤±1%F.S

线性误差: ≤±1%F.S

装置系统响应时间：T90＜15S

（6）信号输出：

现场所大屏液晶数字显示O2含量并以 4—20mA成份信号隔离输出给上位机或DCS。超限报警、联锁、故障报警信号输出及容量：

氧浓度越限报警值在仪表量程范围内分别可设定（出厂时设定浓度报警值：0.80%,O2）报警信号输出无源接点，容量：220VAC，1A

（7）装置预处理功能

不锈钢取样探头、三级除尘、除*、除萘、除焦油、除酸雾、除水份、稳压、稳流、快速放散、粉尘净化精度≤0.1u

（8）装置维护周期：≥30天

三、设计方案及配置说明

1、配置原则：

本分析装置中的重要关键部件（如：抽气泵、传感器、PLC等）采用原装进口，其它能够长期***使用的关键、主要和一般性部件则采用国内合资企业和本厂生产制造的，尽量减少后期维护的运行成本。

2、本分析装置主要技术特点如下：

本装置是按“交钥匙式”工程设计。装置除取样器外和专用过滤器组件，样气的预处理单元、供电单元和分析校对单元均置于分析柜内，出厂前已调试完毕。现场只需用户安装探头、辅设取样线、外围电源和分析柜就位即可。到时供方来技术人员到现场指导按装和调试。
