注意事项

■ 额定输入电压及范围

? 此仪表(隔离器)采用24VDC直流电源供电，严禁使用220V交流电源。

? 电源电压范围：20~30VDC

? 额定供电电压：24VDC

■ 工作环境

? ***于室内使用，请将此仪表安装在安全场所。

? 仪表的防护等级为IP20 (IEC 60529 / EN 60529), 适合在清洁、干燥的环境

内使用。

? 环境温度为-20～60℃(连续工作)，相对湿度为5～95%RH(无冷凝)，以确保仪表有足够的使用寿命。

■ 常规安全措施

? 当你安装或拆卸仪表时，请先关闭电源并断开信号输入以确保安全。

? 不要给仪表施加超过其设计能力的负荷。

? 严禁私自拆解仪表或更改电路器件, 防止仪表失效或发生故障。

? 如果出现仪表损坏、不当负荷或者功能故障时，要将仪表停机，并立即撤出。

■ 布线

? 仪表的接线电缆应远离电磁干扰源 (例如: 继电器驱动电缆、高频线等)。

? 请勿将接线电缆与电磁干扰源安装在同一管道内。

? 接线电缆采用截面为0.5~2.5mm?的单芯或者多芯电缆。

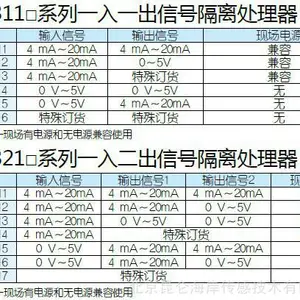

产品概述

? 该隔离器适用于给现场变送器提供隔离的直流电源，并接受来自该变送器的电流信号输入, 也适用于电流源信号输入。经过隔离、干扰抑制等处理后，输出DC电流或电压信号至控制系统或其它仪表。

? 单通道，一路输入，一路输出。

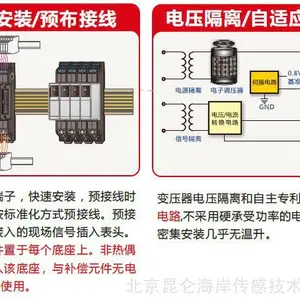

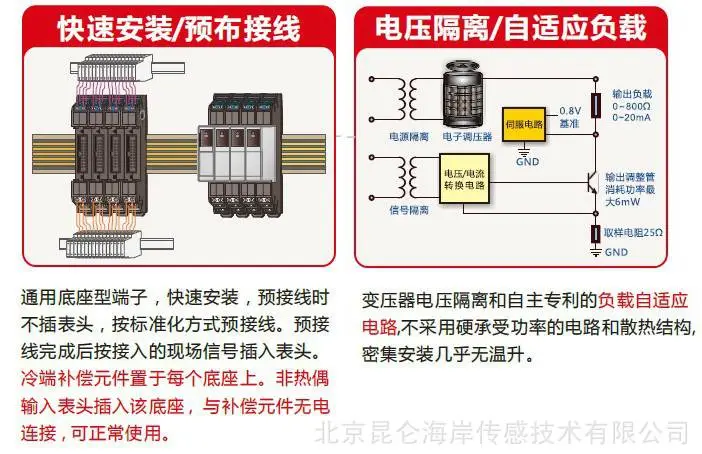

? 微功耗电压隔离***技术，各输入--输出--电源之间全隔离。

? 插装式结构。表头与底座之间采用插拔方式进行连接， 通用底座型接线端子，接线标准化，可预布接线。

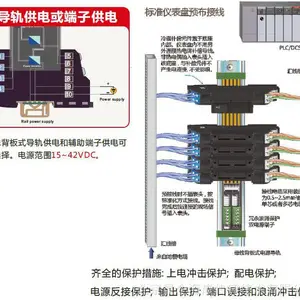

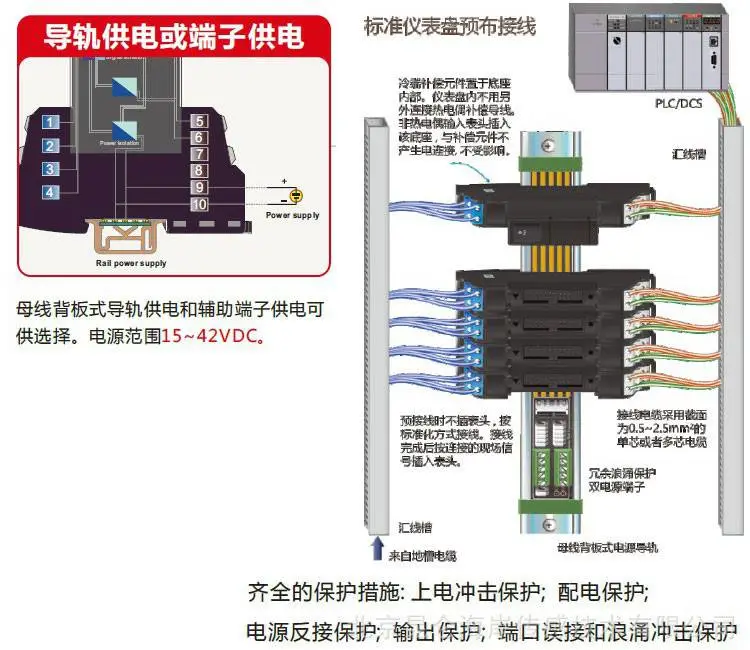

? 采用独立的直流电源供电，35mm DIN标准导轨卡式安装。端子接线由M3螺丝紧固连接。

结构/外形尺寸

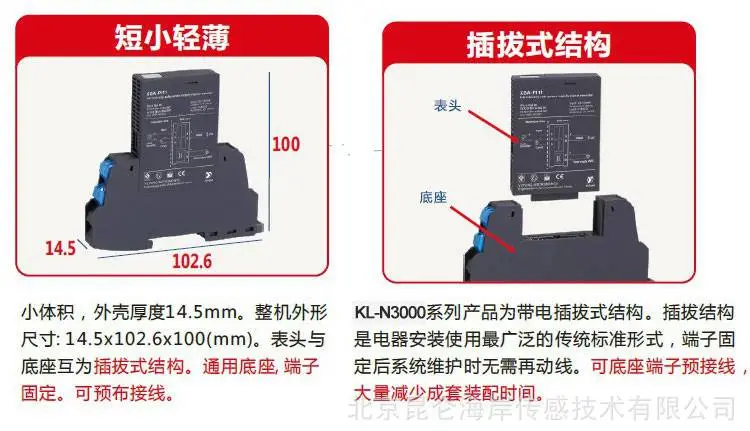

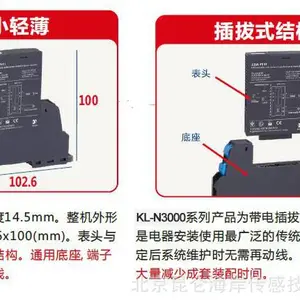

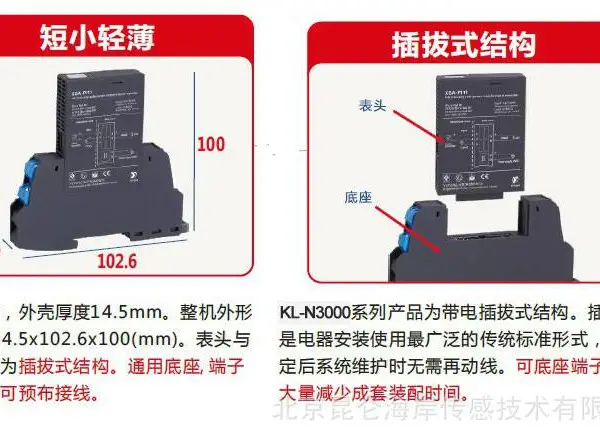

? 小型插拔式结构，外形尺寸14.5×102.6×100(mm)，见图1。

安装

? 安装在安全场所, 并满足仪表技术规格所要求的环境条件。

? 可以卡装在标准的35mmDIN导轨上(见图2)。导轨应符合标准号为: GB / T19334-2003的国家

标准中 TH35-7.5型导轨的尺寸规范。该标准等同于国际电工委员会IEC60715-1981的***。

? 安装必须稳定牢固。建议使用导轨堵头防止仪表安装在导轨上滑动和安装不稳。可以密集安装。

■ 安装在导轨上的方法(见图3, 安装在DIN导轨上示意图)

A. 把仪表的安装卡口钩挂在标准的DIN导轨上；

B. 将仪表向导轨方向推进，使仪表的安装卡口完全嵌在DIN导轨上；

C. 压进安装锁紧卡，使其锁住DIN导轨。

■ 从导轨上拆卸的方法(见图4, 拆卸示意图)

A. 使用合适的一字头螺丝刀 (刀口宽度≤3mm) 插入仪表的安装锁紧卡；

B. 撬开安装锁紧卡，使仪表的安装锁紧卡脱离DIN导轨；

C. 把仪表从导轨上取出。

图3  安装在DIN导轨上示意图            图4  从导轨上拆卸示意图

端子接线

■ 通用底座型接线端子，M3螺丝紧固连接

? 接线电缆采用截面为0.5~2.5mm?的单芯或者多芯电缆，剥去电缆防护层的线芯长度约为6~8mm。

? 建议使用管状预绝缘端头套在已剥去电缆防护层的线芯上(见图5),并用压线钳将管状预绝缘端头的小头端(插入端子接线孔中的导电部分)压成四边形或者六边形。使用管状预绝缘端头的突出优点: 在接线位紧密相邻时,它能提高绝缘安全度并可防止电缆线芯分叉。电缆连接也更容易插入端子接线孔中。

? 端子接线由M3螺丝紧固连接(见图6)。请参照端子接线图进行连接(见图7)。

  图5  套有管状预绝缘端头的电缆           图6  螺丝端子紧固连接示意图

■ 端子接线图

图7   1入1出，配电或电流输入隔离器--端子接线图

检查/维护

? 接线端子: 检查所有电缆是否按照接线图正确连接。

? 电源输入: 通过万用表检查9-10端子电压。

? 信号输入: 参照接线图，使用信号源或通过万用表检查输入信号。

? 信号输出: 参照接线图，通过万用表检查输出信号。

? 为满足与接收设备相匹配的信号或产品的定期检查维护,通常按以下方法进行操作:

◆ 使用信号源和满足精度等级的测量仪器(例如，高精度万用表)，参照端子接线图进行连接。

◆ 正确连接并接通24VDC电源， 预热仪表到正常工作状态。分别输入0%、25%、50%、75%和***的信号。检查输入信号与输出信号是否在合理的偏差范围内。当输出信号不能满足精度要求时，请与本公司销售部门或代理商联系。
