| 品牌:汗越阀门 | 材质:不锈钢 | 型号:Y110X-10P |
| 连接形式:螺纹 | 适用介质:水 | 3C阀门类别:工业 |
| 公称通径:50 | 结构形式:活塞式 | 压力环境:常压 |
| 工作温度:常温 | 标准:国标 | 流动方向:单向 |
| 驱动方式:水力控制 | 零部件及配件:阀体 | 形态:直通式 |
| 类型(通道位置):直通式 | 规格:50mm | 是否跨境货源:否 |

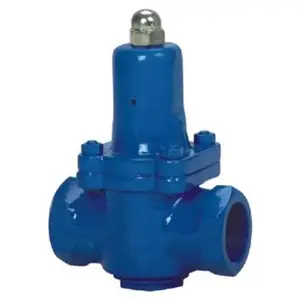

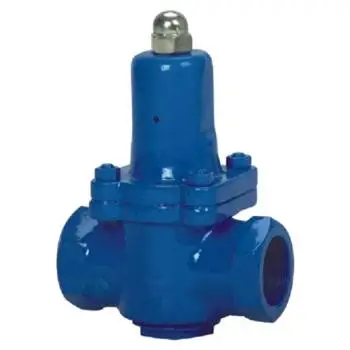

一、Y110X减压稳压阀产品概述
Y110X减压稳压阀是一种由阀体、阀盖、弹簧罩、主阀弹簧、活塞、O型圈、密封垫、调节弹簧和膜片等组成的常开型弹簧膜片式压力调节阀,其阀后出口压力通过压力反馈机构传到橡胶膜片下的阀芯上,使阀瓣和截流口保持相应位置,当达到调定值时,截流口关闭实现减静压,当阀后压力低于调定值时,由弹簧的压力向下压阀芯,又打开了截流口进行增压,***阀后压力不超过调定值。由于进口压力作用面与出口压力作用面为1:10,阀后0.1MPa的力可以平衡阀前1.0MPa的力,故具有稳压作用。
本产品阀体进出口两端为螺纹接口,适用于与管道或管道配件、附件直径小于等于DN50直接连接,大于DN50的建议选用Y410X或Y416X法兰连接活塞型减压稳压阀。
二、Y110X减压稳压阀主要零部件材料表
序号 | 零件名称 | 材料名称 | ||||
1 | 阀 体 | HT200 | QT450 | WCB | CF8 | CF8M |
2 | 阀 盖 | HT200 | QT450 | WCB | CF8 | CF8M |
3 | 弹 簧 罩 | HT200 | QT450 | WCB | CF8 | CF8M |
4 | 主阀弹簧 | 50CrVA | 50CrVA | 50CrVA | 06Cr19Ni10 | 06Cr19Ni10 |
5 | 活 塞 | 2Cr13 | 2Cr13 | 2Cr13 | 304 | 316 |
6 | O 型 圈 | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
7 | 密 封 垫 | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
8 | 调节弹簧 | 60Si2Mn | 60Si2Mn | 60Si2Mn | 06Cr19Ni10 | 06Cr19Ni10 |
9 | 膜 片 | 尼龙强化橡胶 | 尼龙强化橡胶 | 尼龙强化橡胶 | 尼龙强化橡胶 | 尼龙强化橡胶 |
三、Y110X减压稳压阀主要技术规范表
公称压力PN(MPa) | 1.0 | 1.6 | 2.5 |
壳体试验压力(MPa) | 1.5 | 2.4 | 3.75 |
高压液密封试验压力(MPa) | 1.1 | 1.76 | 2.75 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 |
进口压力(MPa) | - | <1.2 | <1.6 |
出口压力(MPa) | - | DN<50时0.1-1.0 | DN<50时0.15-1.2 |
出口压力调节范围(MPa) | 0.08-0.8 | 0.1-1.0 | 0.2-1.6 |
设计制造 | GB/T 12244-2006 减压阀一般要求、JB/T 2205-2013 减压阀结构长度 | ||
螺纹标准 | GB/T 7306.1~7306.2-2000等 | ||
检验试验 | GB/T 12245-2006 减压阀性能试验方法 | ||
适用介质 | 空气或非腐蚀性液体 | ||
工作温度 | 0℃~100℃ | ||
四、Y110X减压稳压阀主要外型尺寸表
尊敬的用户!如果你需订购我厂减压稳压阀产品,咨询时烦请说明公称压力、公称尺寸、进口压力、***进口压力、出口压力范围、工作介质和工作温度及流量等,如有其它特殊要求,也应在订货合同中说明。更多相关产品请浏览:
