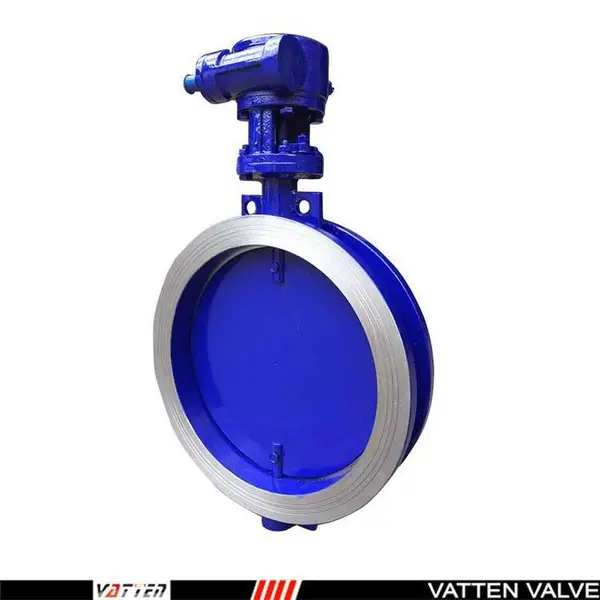

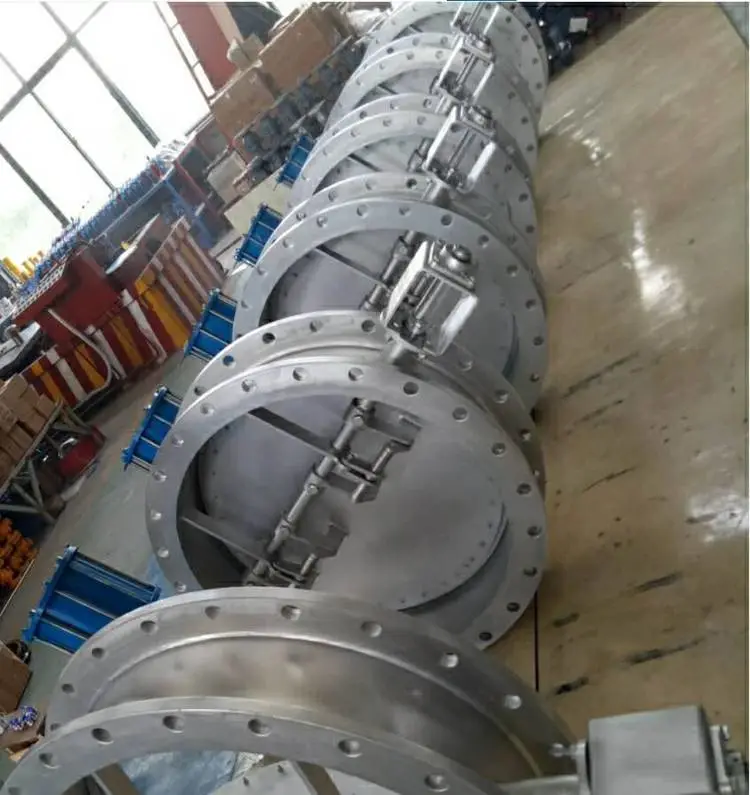

超大口径RTO三偏心零泄漏通风蝶阀VATTEN

一、RTO三偏心零泄漏蝶阀设计为法兰式 ; 尤其采用后座通风结构 , 不论在低温或高温工况下 , 决无卡死现象 ; 同时启闭灵活 , 带有微量弹性进行自动密封补偿等优点。法登RTO三偏心零泄漏蝶阀适用于环保 RTO 以及化工、电厂﹑冶金 ﹑水泥等行业的风量调节和环境保护等管道系统中 ,作调节气体流量使用。

二、主要性能规范 :

1. 公称直径 : DN(mm) 50 ～3000

2. 公称压力 : PN(Mpa) 0.05 ～0.3

3. 强度试验压力 : PS(Mpa) PN x 1.5 倍

4. 适用温度 : t( C) ≤650

5. 泄漏率: 0泄漏

6. 适用介质: 废气、空气;粉尘气体；冷﹑热有害气体等等．

7. 介质流向: 任意方向

8. 对介质的控制形式: 全开.全关及0～90范围内任意调节

三、特点与标准:

1.本阀采用***钢板焊接,型小轻便,装修容易．吻合部双重设计,增强牢固。

2.由于蝶板采用中线垂直型结构,过流面积大、流阻小、开关灵活﹑操作方便﹑节时又省力．

3.焊接数据:依照 GB/T12224-2005、GB/T19866-2005。

4.驱动装置标准：符合JB/T8864-2004、以及JG/T8528-1997,GB/T12222-1989

等之标准。

5.制造与验收为QB/THQB0102-1999、GB/T26480-2011、JB/T248-1985。

6.假如温度过高，颈部增加散热片部件，来降温保护驱动装置。

四、主要零件材料:

阀体﹑ 蝶板: ***碳素钢 16Mn 1Cr18Ni11Ti 316L 2Cr25Ni20

阀杆: 2Cr13 45# 4Cr14Ni14W2Mo 321 316 2Cr25Ni20

密封面: 不锈特殊钢

填料: 膨胀石墨 石棉盘根

0 泄漏介绍：

设计为密封面于斜切园锥体双偏心形式:采用多层次弹性金

属硬密封结构,克服了使用过程中的弊端,与有机材料软密封相比

已进行了完善、改进与***,使它成为更加实用、***、新颖的蝶

阀珍品。使用温度可达到650℃。

0.3-1%泄漏介绍：

设计为多层弹板式：采用后座多层弹板结构，不论在低温

或高温工况下，决无卡死现象；同时启闭灵活，带有微量弹性进

行自动密封补偿等优点；使用温度可达到650℃。
