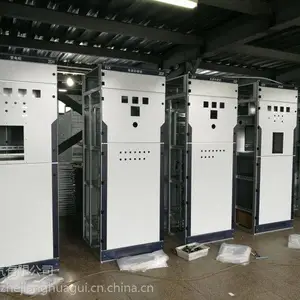

一、产品介绍

GCK系列低压抽出式开关柜适用于发电厂，冶金轧钢、石油化工、轻工纺织、港口码头、大楼宾馆等场所作为交流三相四线或五线制、电压AC380V，50HZ电力系统的配电、电动机控制和无功功率补偿之用。

GCK系列低压抽出式开关柜经过型式试验和质量认证中心的CCC认证。

二：产品符合：

标准GB7251.1-1997低压成套开关设备和控制设备

标准JB/T9661-1999抽出式成套开关设备

标准IEC439-1

二、结构特点

1、柜体顶盖为可拆卸式，柜顶的四角装有吊环，用于起吊和装运。

2、GCK系列低压开关柜可分为抽出式与固定式（经济型）

3、柜架分成母线室、功能单元室、电缆室三个相互隔离区间，可防止事故扩散。

4、功能电源是按照模数化结构设计，一个模数（1M)为200mm，有效器件安装高度为1800mm（相当于9M)。
5、每台MCC柜多能安装9个一个单元的抽屉或18个1/2单元的抽屉，或36只1/4抽屉。1/4单元(电流63A),1/2单元(电流100A),1单元(200高,电流到250A),1.5单元(300高,电流到400A),2单元(400高,电流到630A),2.5单元(500高,电流到630A),3单元(600高,电流到630A)。

6、隔室中的活门，随着抽屉的推进和拉出自动打开和封闭，使之在隔室中不会触及垂直母线。抽屉单元采用旋转式推进机构，具有三位置功能，操作简单可靠。
