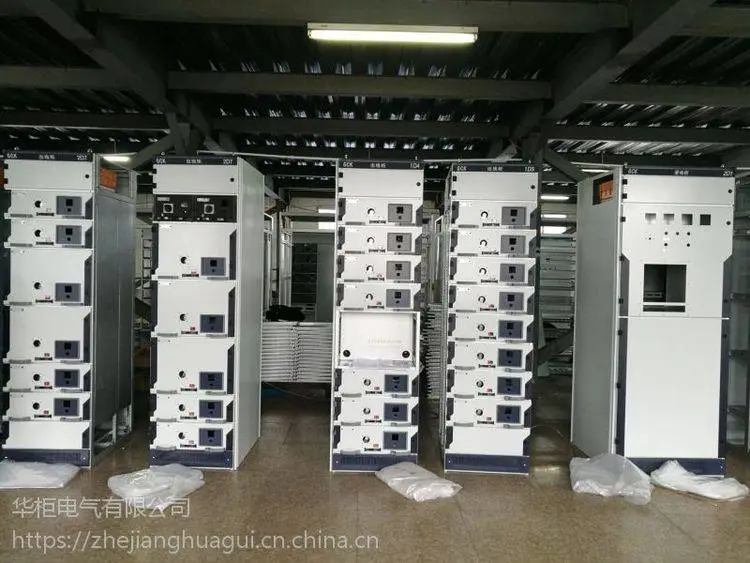

一、概述
GCK低压抽出式开关柜适用于交流50(60)Hz，额定工作电压小于等于660V、额定电流4000A 及以下的控配电系统，作为动力配电、电动机控制及照明等配电设备。

二、结构说明
GCK柜体为组合装配式结构，骨架采用KB型材或KS型材组装而成。水平母线放置柜顶，顶盖可开启，柜体装有后门，采用后出线方式，安装、维修更便捷。柜体防护等级IP3X-4X，抽屉采用开门或带门操作方式。开门操作时抽屉采用拔把式二位置、拔把式三位置操作机构和螺旋式推进机构、带门操作时抽屉采用CXJG型操作机构。一次插件采用的无活门方式，可靠性更高。单元回路额定电流600A以下，其中单元抽屉电流可达到100A。

三、结构特点
1、GCK整柜采用拼装式组合结构，模数孔安装，零部件通用性强、适用性好、标准化程度高。
2、GCK柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以安全。
3、GCK柜抽屉小室的门与断路器或隔离开关的开关操作手柄设有机械联锁，只有手柄在分断位置时门才能开启。
4、受电开关、联络开关及MCC柜的抽屉具有三个位置：接通位置、试验位置、断开位置。

四、功能单元（抽屉单元）

抽屉层高的模数为200mm。分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流630A及以下。

每台MCC柜多能安装9个一单元抽屉或18个1/2单元的抽屉。

隔室的门板由主开关的操作机构与抽屉进行机械连锁，主开关在合闸位置时，抽屉不能抽出。

主开关的操作机构可用一把挂锁锁定在合闸或分闸位置，可安全地进行电器设备的维修。

功能单元背面具有主电路进出机构，具有三位置功能，操作简单可靠。

抽屉单元采用旋转式推进机构，具有三位置功能，操作简单可靠。

抽屉隔室中采用一次进行线罩，抽屉抽出后使之隔室内不会触及垂直母线。
