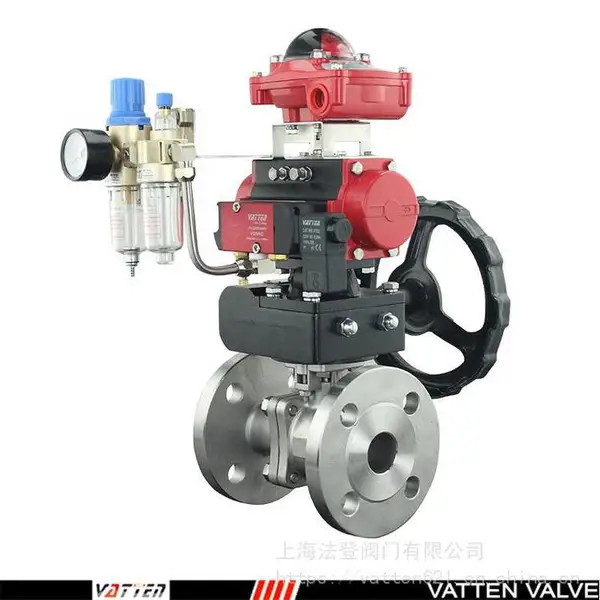

油脂工程***气动不锈钢球阀-上海法登阀门球阀制造厂

球阀(ball valve)问世于20世纪50年代，随着科学技术的飞速发展，生产工艺及产品结构的不断改进，在短短的40年时间里，已迅速发展成为一种主要的阀类。在西方工业发达的，球阀的使用正在逐年不断的上升。

在我国，球阀被***的应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业，在国民经济中占有举足轻重的地位。它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。

球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀***适宜做开关、切断阀使用。

球体由阀杆带动，并绕球阀轴线作旋转运动的阀门。亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等的介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。

本类阀门在管道中一般应当水平安装。

开启过程

1、在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。

2、当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

3、阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

4、直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

关闭过程

1、关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。

2、继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。

3、 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。

4、手轮转动的后面几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

参数等级

1、公称压力或压力级：

PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K；

2、公称通径或口径：DN6～900、NPS 1/4 ～36；

3、连接方式：法兰、对焊、螺纹、承插焊等；对夹,

双由令,快装等

4、适用温度：-20℃～150℃；

5、驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动；

6、阀体材料：WCB、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。双相钢陶瓷等***不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介二，法兰球阀

（一）材质：碳钢，304，316，316L压力：10KG 16KG,25KG，40KG以及高压

（二）特点

1、阀体铸造都是使用硅溶胶，阀体外观光滑美观，表面均匀一致，无毛刺、粘砂、裂隙、多肉等铸造缺陷。

2、球体加工精度高，为实心球，表面平滑圆润，无毛刺，过料不易残留，造成污染

高平台阀体，无需做支架，不会造成阀门扭矩误差，使阀门打不开或关不死。扭矩相对也小，而且质地轻，安装简便

3、遇到管道内有杂物，在阀门前需要安装过滤器

4、全衬球阀，阀体内部全衬，阀球也包F46,三通球阀做不了全衬四氟

5、卫生级球阀阀体抛光，***过料的时候不会残留物避免污染；

卫生级球阀连接方式：快装连接（卡箍连接），焊接连接

6、手动卫生级阀门，采用的手柄为鸭舌式

7、陶瓷阀门一般用于低温 常温，***，***

以上仅供参考
