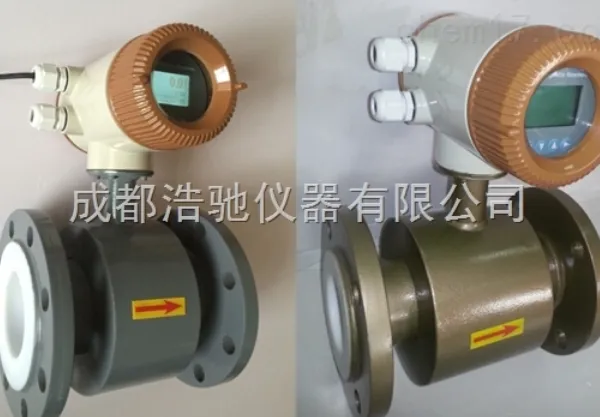

LED智能电磁流量计LDB120

   LDB120系列LED智能电磁流量计是基于法拉利电磁感应原理和权重函数磁场分布技术而研制成功的一种稳定性好、精度高的智能型电磁流量计。采用低频矩形波励磁/或双频励磁和智能转换器技术，零点非常稳定，精度0.5级，重复性0.25%，适用于封闭管道内导电液体和浆液的流量测量，如净水、污水、各种酸碱盐容易、泥浆、矿浆、纸浆以及食品方面的液体。广泛应用于冶金、造纸、水处理、化工、轻工、纺织、电力和采矿等行业。

一、LDB120系列产品特点：

管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。

测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。

在现场可根据用户实际需要在线修改量程。

高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。

采用SMD器件和表面贴装（SMT电路可靠性高）。

采用16位嵌入式微处理器，运算速度快，精度高，可编程频率双频矩形波励磁，提高了流测量的稳定性，功耗低噪音小等特点。

全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1

***EMI开关电源，使用电源电压变化范围大，抗EMC好

内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间

具有RS485、RS232、Hart和Modbus等数字通讯信号输出。

具有自检与自论功

二、LDB120系列技术特点

1、适合所有导电率大于5μs/cm液体流量检测。导电率变化不影响性能的改变

2、电磁流量计具有长期测量精度0.5级，实际上不受流体物理特性的影响

3、投运方便，流量计按0~10m/s范围自动设定，无需更改测量量程

4、所有与被测介质接触的部件均具有良好的抗腐蚀性和耐磨性，适用范围广

5、管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失

6、测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关

7、在现场可根据用户实际需要在线修改量程

8、高清晰度背光 LCD 显示，全中文菜单操作，使用方便，操作简单，易学易懂

9、全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达 150 ： 1

10、内部具有三个积算器可分别显示正向累计反向累计量及差值积算量，内部设有不掉电时钟，可记录掉电时间

11、具有4-20mA、RS485 、RS232、Hart 和 Modbus 等通讯信号输出

12、具有自检与自论断功能

13、电磁流量计使用方便，安装后只需接上电源，不需其它任何操作，即可输出标准信号，便于非专业人员使用。无机械可动部件，平时无需维护

三、LDB120系列技术参数

1、可测管径：管道式四氟衬里：DN10～DN600管道式橡胶衬里：DN40～DN1200 注：特殊规格可定制

2、精度等级：管道式： 0.5级，0.2级

3、被测介质温度：普通橡胶衬里：-20— 60℃；高温橡胶衬里：-20— 90℃ 聚四氟乙稀衬里：-30— 100℃；高温型四氟衬里：-30— 180℃

4、额定工作压力：DN10—DN65：2.5MPa  DN80—DN150：1.6Mpa  DN200—DN1200：1.0MPa

5、输出信号及负载电阻：4-20mADC,0-500Ω

6、电极材质：含钼不锈钢、钛（Ti）、钽（Ta）哈氏合金（HB）等

7、防护等级：潜水型：IP68，其他：IP65 8、供电电源：220VAC 9、直管段长度：管道式：上游≥5DN，下游≥2DN 10、连接方式：电磁流量计为管道式安装方式，其与配管之间均采用法兰连接，法立连接尺寸应符合GB9119-88的规定

四、LDB120系列应用领域

      由于LDB120电磁流量计有其独特的优点，因此被广泛应用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保、钢铁、石油、制药等工业领域中，用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、糖浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液等导电流体介质的体积流量。

     电磁流量计--电极材料的选择

常用电极材料的性能及适用范围

流量范围表

zui大流量和zui小流量必须符合下表中的数值。
