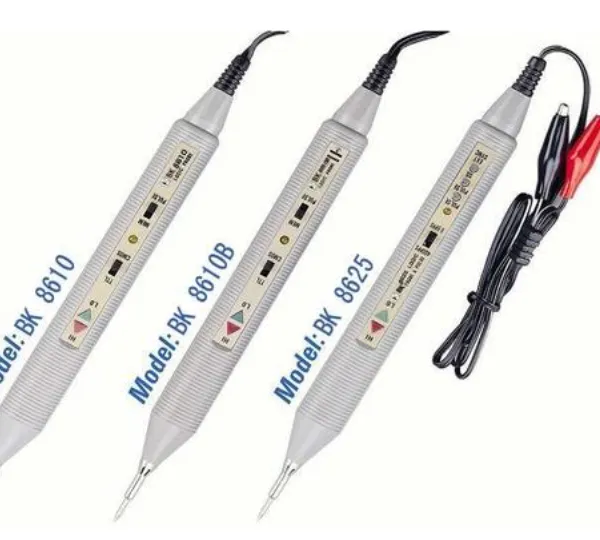

逻辑笔

型号：BK8625

仪器资料：

BK8625：逻辑笔（50MHzfrequencydisplayable）

一般格（BK8610，BK8610B）

操作囟.........................0°Cto50°C,80%相穸

Υ囟........................-20°Cto65°C,75%相穸

重量.............................610&610B45公克

62550公克

尺寸............................21公分X1.8公分X1.8公分高

一般格：（BK8625波出逻）

外部同步入信阻抗（EXTSYNC）...........1MΩ

出波率（Pulse）..................0.5/400Hz

波度.............................10μS

波出（入）流（Pulse）...........100mAsink/source

方波出（入）流（SQ）...............5mAsink/source

入源汗Vcc）...............515VDC

源保.............................20VDC（30秒

外部同步入保（EXTSYNC）...........120VDC（30秒

y端子保.........................35VDC（30秒

器格：（23±5°C，75%zui大相穸

CBK8610、BK8610B及BK8625

zui大入率........................20MHz50MHz

入阻抗.............................1MΩ120KΩ

操作............................zui小4VDC，zui大18VDC

TTL:逻“1”（HiLED）...............＞2.3±0.2VDC＞3.0±0.25V

逻“0”（LoLED）.......................＜0.8±0.2VDC＜0.75±0.25V

CMOS:逻“1”（HiLED）.................＞70%Vcc±10%＞60%Vcc±5%

逻“0”（LoLED）.......................＜30%Vcc±10%＜15%Vcc±5%

zui小可zy波........................30Nanoseconds10Nanoseconds

zui大入保.......................±220VAC/DC±70VAC/DC

（15秒（15秒

源保................................±20VDC±20VDC

波指示qr........................500ms
