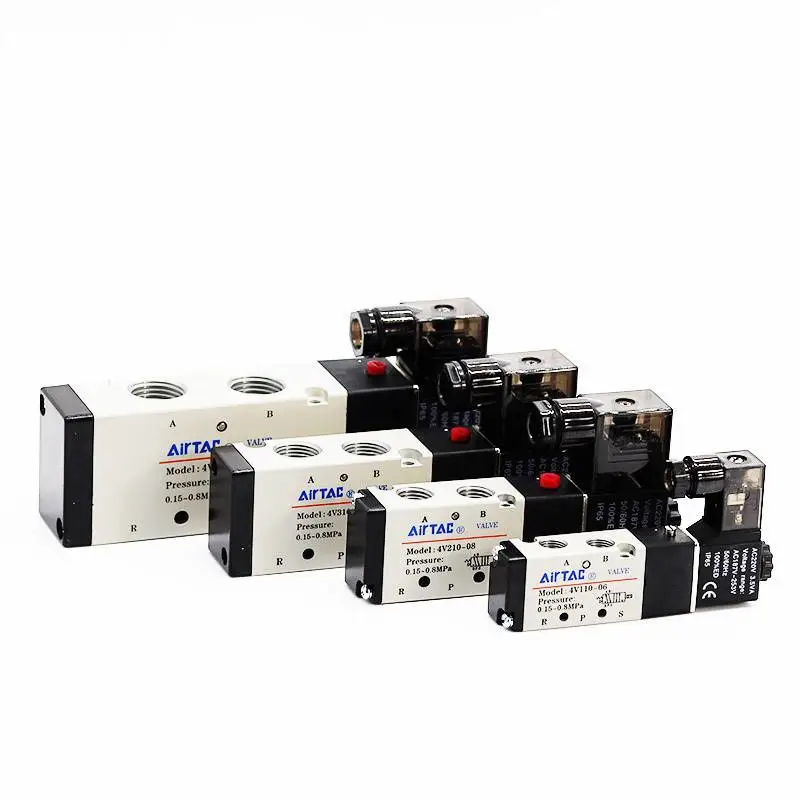

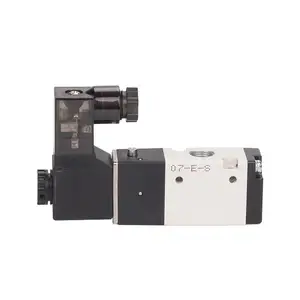

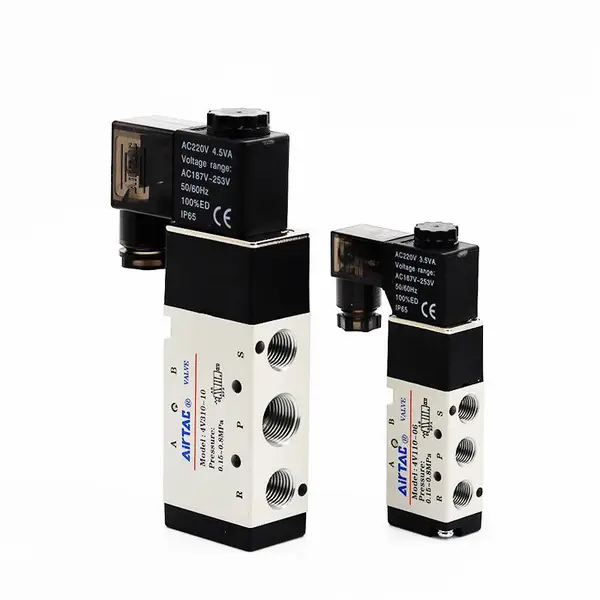

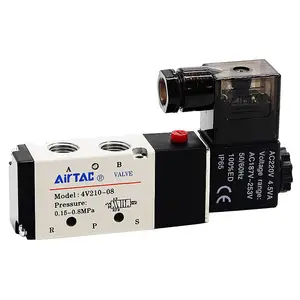

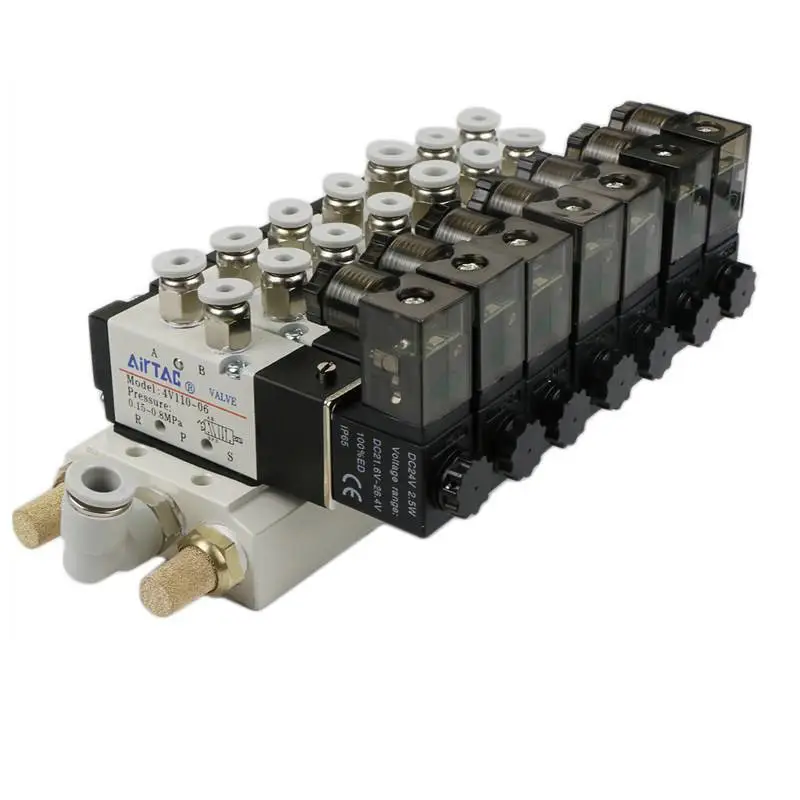

亚德客电磁阀3V310-10-NC 常闭DC24V AC220V二位三通换向阀气阀，电磁阀（Electromagnetic valve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够***。电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。选型注意

选型依据

电磁阀选型首先应该依次遵循安全性，可靠性，适用性，经济性四大原 则，其次是根据六个方面的现场工况（即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择）。

选型依据：

1、根据管道参数选择电磁阀的：通径规格（即DN）、接口方式

1）按照现场管道内径尺寸或流量要求来确定通径（DN）尺寸；

2）接口方式，一般>DN50要选择法兰接口，≤DN50则可根据用户需要自由选择。

2、根据流体参数选择电磁阀的：材质、温度组

1）腐蚀性流体：宜选用耐腐蚀电磁阀和全不锈钢；食用超净流体：宜选用食品级不锈钢材质电磁阀；

2）高温流体：要选择采用耐高温的电工材料和密封材料制造的电磁阀，而且要选择活塞式结构类型的；

3）流体状态：大至有气态，液态或混合状态，特别是口径大于DN25时一定要区分开来；

4）流体粘度：通常在50cSt以下可任意选择，若超过此值，则要选用高粘度电磁阀。

3、根据压力参数选择电磁阀的：

原理和结构品种

1）公称压力：这个参数与其它通用阀门的含义是一样的，是根据管道公称压力来定；

2）工作压力：如果工作压力低则必须选用直动或分步直动式原理；***工作压差在0.04Mpa以上时直动式、分步直动式、先导式均可选用。

4、电气选择：电压规格应尽量优先选用AC220V、DC24较为方便。

5、根据持续工作时间长短来选择：常闭、常开、或可持续通电

1）当电磁阀需要长时间开启，并且持续的时间多于关闭的时间应选 用常开型；

2）要是开启的时间短或开和关的时间不多时，则选常闭型；

3）但是有些用于安全保护的工况，如炉、窑火焰监测，则不能选常开的，应选可长期通电型。

6、根据环境要求选择辅助功能：防爆、止回、手动、防水雾、水淋、潜水。

电磁阀故障与排除

一、电磁阀通电后不工作

检查电源接线是否不良→重新接线和接插件的连接

检查电源电压是否在±工作范围-→调致正常位置范围

线圈是否脱焊→重新焊接

线圈短路→更换线圈

工作压差是否不合适→调整压差→或更换相称的电磁阀

流体温度过高→更换相称的电磁阀

有杂质使电磁阀的主阀芯和动铁芯卡死→进行清洗,如有密封损坏应更换密封并安装过滤器

液体粘度太大,频率太高和寿命已到→更换产品

二、电磁阀不能关闭

主阀芯或铁动芯的密封件已损坏→更换密封件

流体温度、粘度是否过高→更换对口的电磁阀

有杂质进入电磁阀产阀芯或动铁芯→进行清洗

弹簧寿命已到或变形→更换

节流孔平衡孔堵塞→及时清洗

工作频率太高或寿命已到→改选产品或更新产品

三、其它情况

内泄漏→检查密封件是否损坏,弹簧是否装配不良

外泄漏→连接处松动或密封件已坏→紧螺丝或更换密封件

通电时有噪声→头子上坚固件松动,拧紧。电压波动不在允许范围内，调整好电压。铁芯吸合面杂质或不平，及时清洗或更换。

现场快速判断电磁阀好坏方法

一、首先检查是不是电磁阀电磁线圈故障?

在DCS上给二位阀给开或者关的信号，然后看电磁阀是否得失电，一般在现场听声音即可。若听不到，那线圈肯定是有问题，至于电磁阀本身是不是有问题?(下面解释)

如果电磁线圈问题，首先检查接线，看是不是有虚接，或者有短路现象，如果线路上没问题就是电磁阀线圈烧坏，可拆下电磁阀的接线，用万用表测量，如果开路，则电磁阀线圈烧坏。原因有线圈受潮，引起绝缘不好而漏磁，造成线圈内电流过大而烧毁，因此要防止雨水进入电磁阀。此外，弹簧过硬，反作用力过大，线圈匝数太少，吸力不够也可使得线圈烧毁。

二、若线圈是好的，那就是电磁阀本身的问题。

一般可以在手动调节处用一字起由1调到0位置，使阀打开，若是能打开就说明的确是线圈的问题，换个线圈就可以了，若打不开，就拆电磁阀，看是不是阀芯卡住，或者是有杂粒堵，清洗正确应该用CCL4，但是考虑到现场没有条件的话，可以用汽油，实在没有用水也可以，清洗后可以用现场仪表气进行吹干，拆时务必记好各部件的顺序，不注意的话，装的时候很容易出错，顺序记错就算你清洗好电磁阀，即使电磁阀已经通了也还是打不开的！
