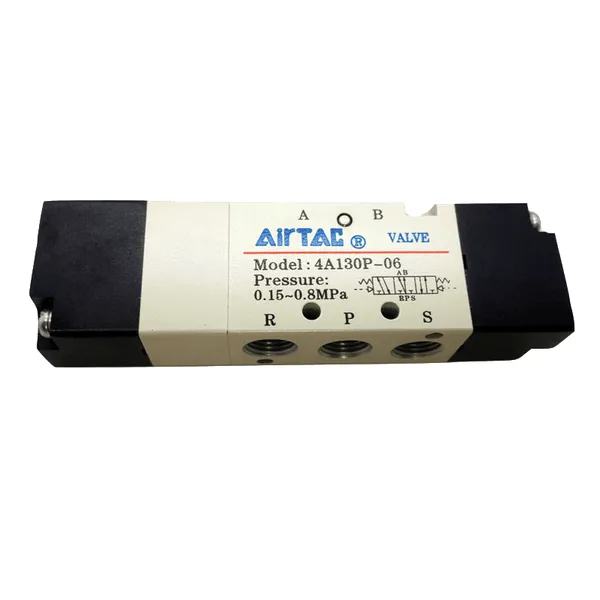

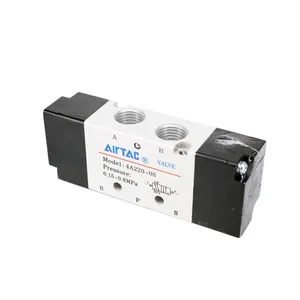

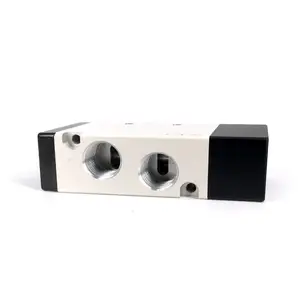

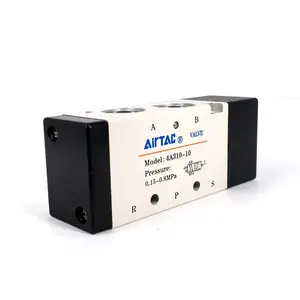

亚德客气控阀 4A430C-15 G1/2接口 三位五通气控换向阀 4分双气控,气动控制技术是利用压缩空气作为传递动力或信号的工作介质，配合气动控制系统的主要气动元件，与机械、液压、电气、电子（包括 PLC 控制器和微电脑）等部分或全部综合构成的控制回路，使气动元件按生产工艺要求的工作状况、按设定的顺序或条件动作。

钻机控制系统功用

控制系统的主要功用应包括：

1）动力机组的启动、停车、调速及并车；

2）各气胎离合器的挂合、摘离；

3）绞车的换档、刹车控制；

4）转盘的换档、刹车控制；

气控制系统的特点

1）利用空气的可压缩性，可贮存能量，实现集中供气。可短时间释放能量，以获得间歇运动中的高速响应。可实现缓冲。对冲击负载和过负载有较强的适应能力。

2）压缩空气工作压力低(0.7-1MPa)，气控元件制造精度不是很高，易制造，好维修，操作简便，工作可靠。

气路控制系统组成

1）气源系统：空压机、干燥机及气源处理装置。

2）控制元件：压力、流量和方向控制阀以及各种逻辑元件等。

3）气路辅件：包括供气管线、气动传感器、气液元件，消声器、连接阀件等：

4）执行机构：包括气离合器、气缸、气猫头、气马达、伊顿盘刹等。

气路概述

从空压机输出的压缩空气中，含有大量的水分、油分和粉尘等杂质。水分会造成管道及金属零件腐蚀生锈，使弹簧失效或断裂；在寒冷地区以及在元件内的高速流动区，由于温度太低，冷凝水分会结冰，造成元件动作不良、管道冻结或冻裂；管道及元件内滞留的冷凝水、会导致流量不足、压力损失增大、甚至造成阀的动作失灵；冷凝水混入润滑油中，会使润滑油变质；液态水会冲洗掉润滑脂，导致润滑不良；锈屑及粉尘会使相对运动件磨损，造成元件动作不良，甚至卡死；

粉尘会加速过滤器滤芯的堵塞、增大流动阻力；加速密封件损伤，导致漏气。液态油、水及粉尘从排气口排出，会污染环境和影响产品质量；变质油分的粘度增大，从液态逐渐固态化而形成油泥。它会使橡胶及塑料材料变质和老化；造成气动元件内的相对运动件的动作不灵活；油泥的水溶液呈酸性，会使金属生锈、污染环境和产品。必须适当清除这些杂质，以避免它们对气动系统的正常工作造成危害。空气质量不良是气动系统出现故障的最主要因素、它使气动系统的可靠性和使用寿命大大降低。

螺杆压缩机的优点

螺杆压缩机性能优良，具有长时间连续工作能力。它与活塞式压缩机相比，具有易损件少,大修周期长,耗能少，气量无级调节等优点，可实现自动控制,无人值守，适应钻机配套要求。

气源处理三联件

我们通常把过滤器、油雾器、减压阀连在一起使用，

即气源处理三连件。分水滤气器

当压缩空气从过滤器的输入口流入后，气体及其所含的冷凝水、油滴和固态杂质从旋风档板引入滤杯中，旋风挡板使气流沿切线方向旋转。空气中的冷凝水、油滴和颗粒大的固态杂质等质量较大，受离心力作用被甩到滤杯内壁上，并流到底部沉积起来；然后，压缩空气流过滤芯，进一步清除其中颗粒较小的固态粒子洁净的空气便从输出口输出。挡板的作用是防止已积存的冷凝水再混入气流中。定期打开排放螺栓，放掉积存的油、水和杂质。

油雾器

通常与过滤器一起使用，其作用是把雾化后的油雾全部随压缩空气输出。油雾器有普通型和微雾型两种，前者油雾粒径约为 20μm，后者只有 2～3μm。普通型油雾器分为固定节流式和自动节流式两种，前者输出的油雾浓度随空气流量的变化而变化，后者输出的油雾浓度基本保持恒定，不随空气流量的变化而变化。

气体增压阀工作原理

气体增压阀是以压缩空气为动力源的一种活塞式增压阀，当进气时增压气控阀的阀芯往复切换工作，控制增压阀活塞以极快的速度作往复动作，随着输出压力的增压，活塞的往复速度减慢直至停止。

此时，增压阀输出的压力恒定，能量消耗低各部件停止工作，无论何种原因造成保压回路压力下降，增压阀将自动启动补充泄漏压力，保持回路压力恒定。通过阀体中的进、回油道，控制油孔以及泄油阀的配合，将增压器和液动换向阀有机的结合在一起。

该增压阀的***特点在于：是靠泵源压力促使增压器与液动换向阀间相互确定位置，相应消除了连杆传动运动和回***动，从而使该阀达到简洁实用，可依此原理形成一种自动往复油缸，有利于将液压传动向化繁为简。气体增压阀优点:

***、输出力高：增压阀在工作压力只需0.2~0.8Mpa就提升到数十倍压力输出。

***、调节方便:增压阀可以在任意角度(推荐垂直角度)下安装；STW增压阀的输出力和流量都可以由调节阀***地调节。(调节驱动气压的原因在于可以使STW增压阀的输出气动在和预增压之间***的转换)。

第三、做工精细：增压阀高压部分材料选用的为进口优质硬化铝合金，一些高压柱塞部分为优质不锈钢，增压阀为两层密封，一般根据客户的需求一些重要部位的材料可以根据客户的工作性质及环境的不同进行合理选配。工作原理类似于压力增压器，对大径空气驱动活塞施加一个很低的压力，当此压力作用于一个小面积活塞上时，产生一个高压。通过一个二位五通气控换向阀，增压阀能够实现连续运行，由单向阀控制的高压柱塞不断的将气体排出，增压阀的出口压力大小与空气驱动压力有关。

当驱动部分和输出液体部分之间的压力达到平衡时，增压阀会停止运行，不再消耗空气。当输出压力下降或空气驱动压力增加时，增压阀会自动启动运行，直到再次达到压力平衡后自动停止。

气体增压阀产品应用:

产品应用:纸杯设备、锂电池设备、非标自动化设备、烫金机械、轴承机械、高周波机械设备行业、铆接设备、吹瓶机械、制袋机械等行业设备。
