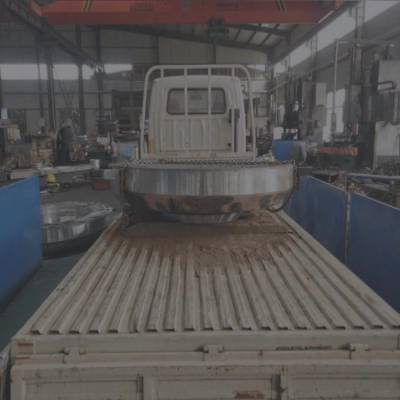

JQGZ-II弹性减震球形钢支座 陆韵 球形钢支座 组装方式

支座的结构原理是安置于密封钢盆中的橡胶块，在三向受力的情况下，而产生的反力，承受桥梁的垂直荷载，同时，利用橡胶的弹性，满足梁端的转动，通过焊接在上座板上的不锈钢板与聚四氟乙烯的自由滑移，完成桥梁上部构造的水平位移。本系列产品具有结构合理，承载能力大，变形小，水平位移量大，转动灵活，并有良好的缓冲性能，是建筑连续式桥梁的支座，
盆式橡胶支座特点及分类:
盆式橡胶支座且具有重量轻，结构紧凑，构造简单，建筑度低，加工制造方便，节省钢材，降低造价等优点，是适宜于大垮桥梁使用的较理想的支座。的有GPZ、GPZ（Ⅱ）、GPZ(KZ)三大类。 GPZ(II)系列支座目前承载力为31个级别，承载力0.8MN-60MN，能满足大型桥梁建造的需要。

JQGZ-II弹性减震球形钢支座 陆韵 球形钢支座 组装方式  支座主要技术指标

1.竖向承载力

GPZ（2009）型盆式橡胶支座竖向承载力（即支座反力，单位MN）分33级，即0.4、0.5、0.6、0.8、1、1.5、2、2.5、 3、3.5、4、5、6、7、8、 9、10、 12.5、 15、17.5、20、22.5、25、 27.5、30、 32.5、35、37.5、40、45、50、55 和60。

在竖向设计荷载作用下，支座压缩变形值不大于支座总度的2%，盆环上口径向变形不大于盆环外径的0.5%，支座残余变形不超过总变形量的5%。

2.水平承载力

本标准系列中，固定支座在各方向和单向活动支座非滑移方向的水平承载力均不小于支座竖向承载力的10%。减震型支座水平承载力不小于支座竖向承载力的20%。

3.转角

支座转动角度不小于0.02rad。

4. 摩阻系数

加5201硅脂润滑后，常温型活动支座设计摩阻系数***小取0.03。

加5201硅脂润滑后，耐寒型活动支座设计摩阻系数***小取0.06。

JQGZ-II弹性减震球形钢支座 陆韵 球形钢支座 组装方式  支座抗压弹性模量测试仪参数规格：

1、试验力：5000kN

2、试验力范围：20 kN-5000 kN

3、试验力准确度：±1%

4、四点位移测量范围：0－10mm

5、四点位移测量分辨力：0.001mm

6、油缸行程：0－80mm

7、试验机空间0－1000mm（可根据客户试样大小设定）

8、上、下压板尺寸：710×710mm

9、四柱净距（左右/前后）：795mm×495mm

10、压缩时支座竖向变形量检测范围：0－10mm

11、压缩时支座径向变形量检测范围：0－10mm

JQGZ-II弹性减震球形钢支座 陆韵 球形钢支座 组装方式  支座安装方法如下:

A、要在桥墩的支承垫石应预留套筒孔，孔的尺寸应为两倍至三倍套筒的直径，尝试稍大于套筒的长度。保正桥墩支承垫按设计图标出支座位置中心线。B、支座顶板和底板上下面调平，对于活动支座，根据安装时的温度按要求预设一定的位移量，然后用四块钢板连接牢固。（此步骤在厂内已经完成，已特殊情况不需调整。）

C、对于整体吊装支座，将螺栓穿过支座底板和顶板的螺栓孔后扭入套筒内，套筒与支座底板和顶板之间宜设置一层橡胶垫圈（对于某些规格的固定支座必须拆除四块连接钢板，将支座顶板旋转一定角度以错开底板和顶板的螺栓孔位置后才能安装螺栓，然后将支座顶板旋转回原位，坚固好四块连接钢板）。找正纵、横向设计中心位置位，使套筒插入垫石预留套筒孔内，用四块钢楔块调整支座水平至设计标，支座底板出垫石顶面20~50mm，并使支座的四角差在承载力≤5MN时不得大于1mm，在承载力>5MN时不得大于2mm。

D、用环氧砂浆或无收缩砂浆灌注预留套筒孔内支座底板垫层，待砂浆硬化后拆除四块钢锲块，并用砂浆填满空位，砂浆要求灌注实密实。将支座顶板作为现浇梁模板的一部分进行浇注。为防止漏浆，可在顶板与模板之间四周空隙处用纱布或软木填充。以后拆除模板时再除去。

E、一定要保正现浇梁体形成整体并达到设计强度后，在张拉梁预应力之前，拆除四块连接钢板，以免梁的正常转动和位移受到约束。对于活动支座，用酒精清洁不锈钢表面，再安装支座的围板。对于现预制桥梁的SH-PZ盆式橡胶支座安装方如上基本一致,但略有不同A、不现在于,在预制梁上不易预留套筒孔，可以预埋钢板，预埋钢板的长度和宽度都比盆式支座顶板大200mm以上，预埋钢板顶应焊妆足够多的锚固钢筋并钻适当数目的排气孔。（此时不用安装支座顶板的套筒）

如果吊装预制梁位，时应平衡准确。采用对称断续焊接方式把预埋钢板与盆式支座顶板焊接牢固，采取降温措施，防止支座顶板过热而损坏聚四氟乙烯板和硅脂。拆除四声连接钢板，用酒精或丙酮清洁不锈钢表面，安装围板。
