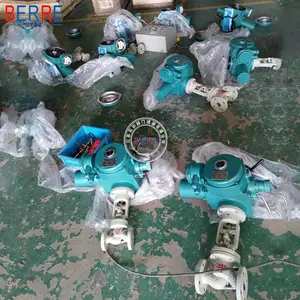

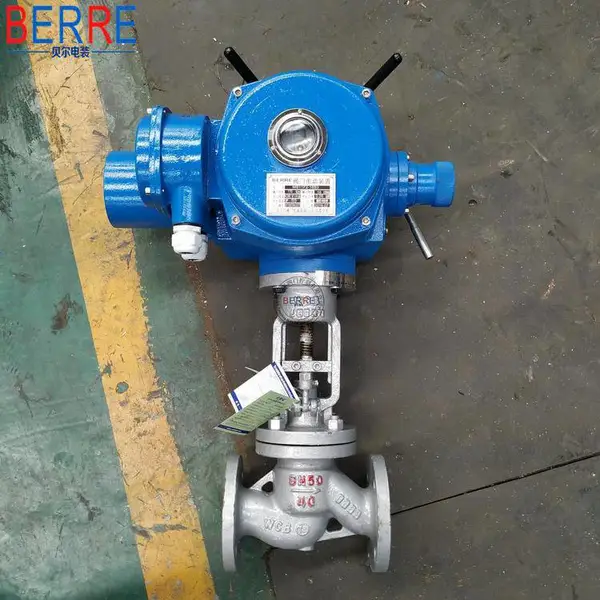

J941H-40 4.0mpa电动蒸汽截止阀简介：

1．阀体和阀盖连接形式：PN10-64采用栓接阀盖；PN64-320采用自压密封式阀盖。

2．阀杆螺母：通常情况下，阀杆螺母材料采用ASTM A439 D2，同时可以根据用户要求采用铜合金等材料，对于大口径的截止阀，装滚动轴承，可以有效减小截止阀的开启力矩使阀门可以轻松开关。

3．阀杆设计：采用整体锻造工艺制成，按照标准要求确定***小直径。

阀盖垫片形式：J941H-40 4.0mpa电动蒸汽截止阀采用不锈钢石墨缠绕垫片；PN100截止阀可用不锈钢石墨缠绕垫片也可采用金属环垫片；PN160截止阀可采用金属环垫片，PN320截止阀采用自压密封金属环。

4．截止阀结构特点：栓接阀盖，明杆支架和升降式阀杆金属封面。

5．上密封座设计：我公司提供的所有截止阀都有倒密封设计，通常情况下，碳钢截止阀的阀座设计采用分离式倒密封结构，不锈钢截止阀的倒密封面非常可靠。虽然按照标准API600中有倒密封，但这不作为在带压情况下更换填料的依据。

J941H-40 4.0mpa电动蒸汽截止阀执行标准：

J941H-40 4.0mpa电动蒸汽截止阀的结构特点

1、选材考究，符合国内、外相关标准，结构合理，造型美观。

2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，***、***、***、抗擦伤性能好，使用寿命长。

3、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。

4、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

5、阀体材料品种***，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

6、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。

7、配有DZW系列多回转式电动装置，具有壳体小，重量轻，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置。

J941H-40 4.0mpa电动蒸汽截止阀线路设计：

1.执行器主要是控制驱动阀门的驱动装置，简单的说就是控制阀门的正反转，首先应要考虑的是根据阀门的扭矩来选择执行器电机的大小，J941H-40 4.0mpa电动蒸汽截止阀的扭矩一般在1NM－30000NM之间，电机的选择也是在0.09KW－15KW左右，3KW以下的电机可以用接触器或可控硅来控制，3KW以上的则必须用接触器控制。

2.根据客户现场的工艺要求，看阀门是开关型的还是调节型的，如是调节型，而且调节很频繁是则必须用可控硅，因可控硅的暗触点可视为***次使用，而接触器的使用寿命在10000000次，

3.停机方式，是通过法门执行器的限位停机，或者是力矩停机，每台执行器必须配备的限位开关和力矩开关，如用限位停机，则力矩开关作为保护，如用力矩停机则限位开关做为保护。

4.开关型的电气控制方式相对来讲比较简单，可以说是***简单的可以作成正反转控制电路，而调节型的要需要电位器或霍尔元件做反馈，可以结合PLC或单片机来设计，

5.如果是profibus等总线控制的话，可以说现在国产的执行器还没有这个水平，国外的执行器的技术做的很成熟。

6.电源供电方式可以根据电源板选择，国内基本上都是用380V，或220V。
