产品介绍Product introduction

产品信息

多回转电动装置按防护类型分：有户外型和隔爆型；

按控制方式分：有常规型、整体型和整体调节型。

按连接型式分：有转矩型、电站型和推力型。

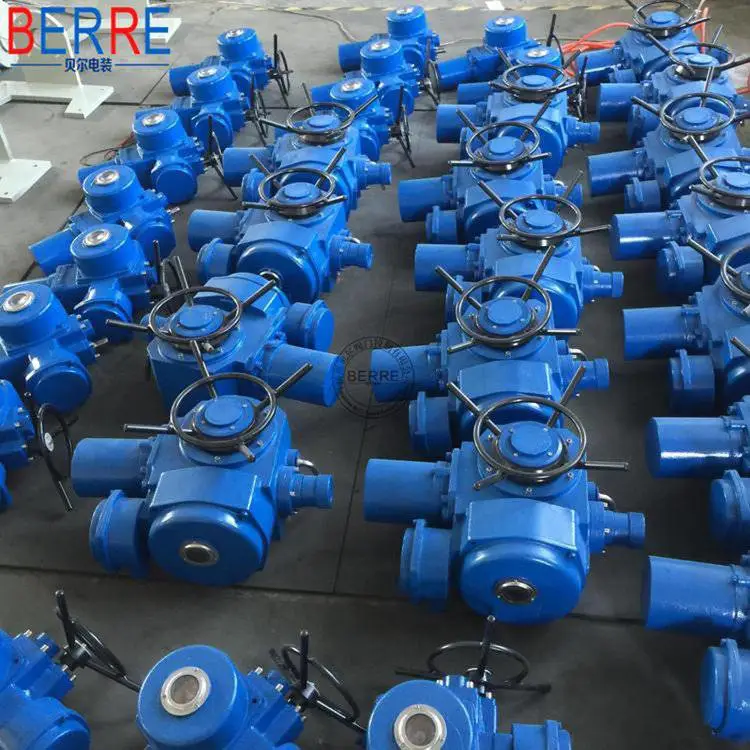

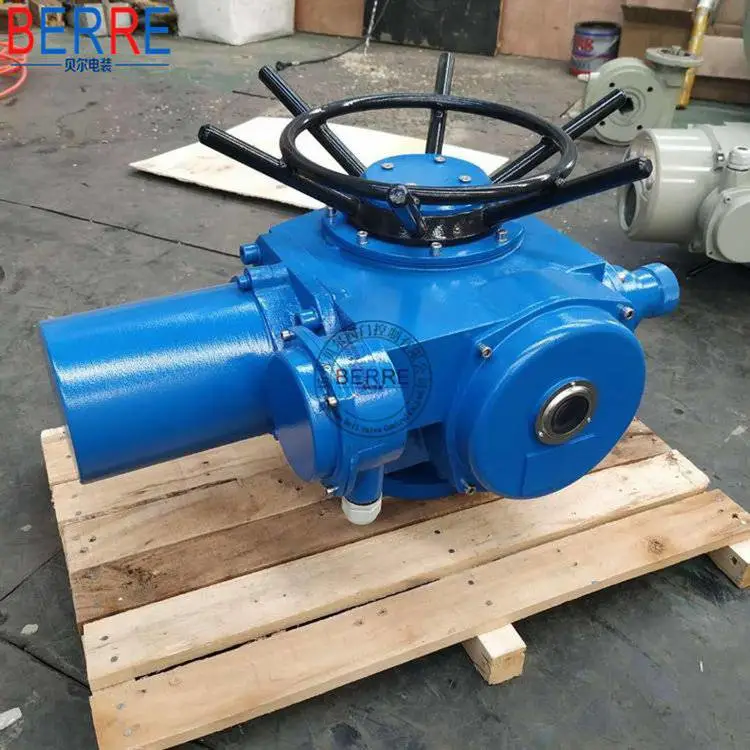

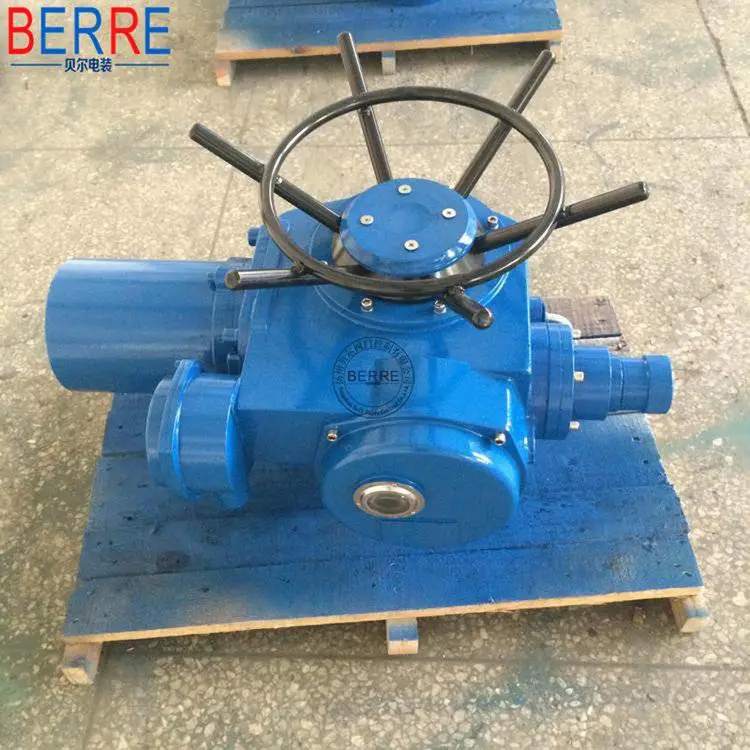

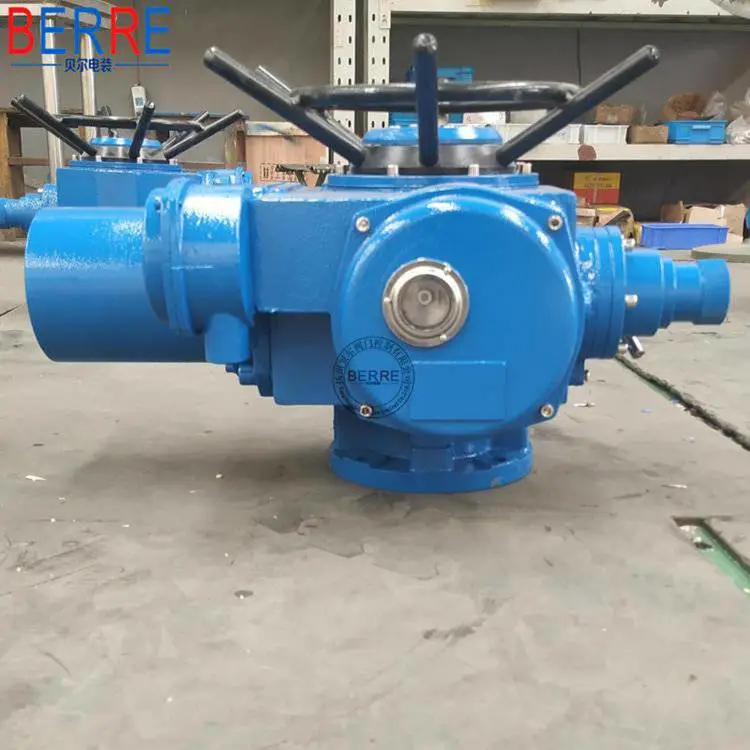

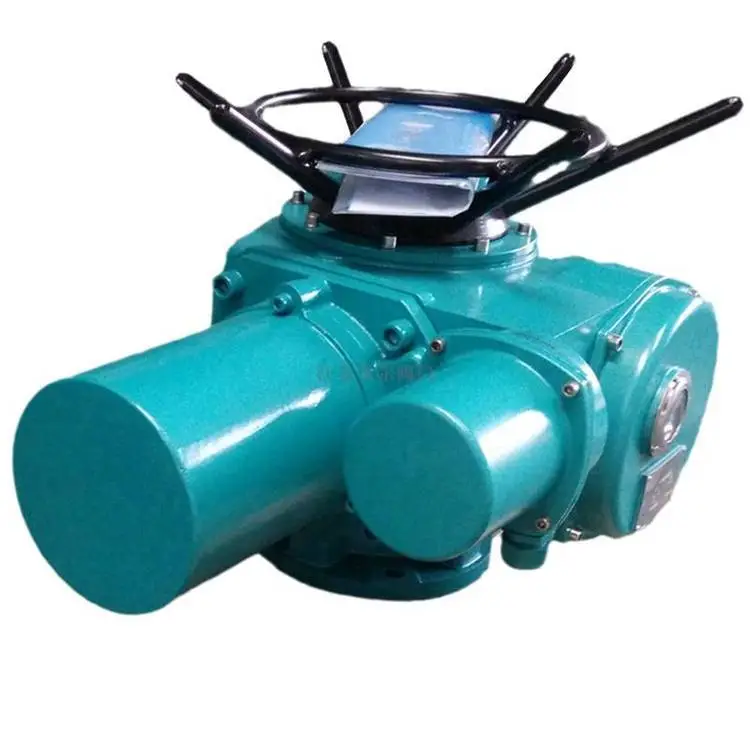

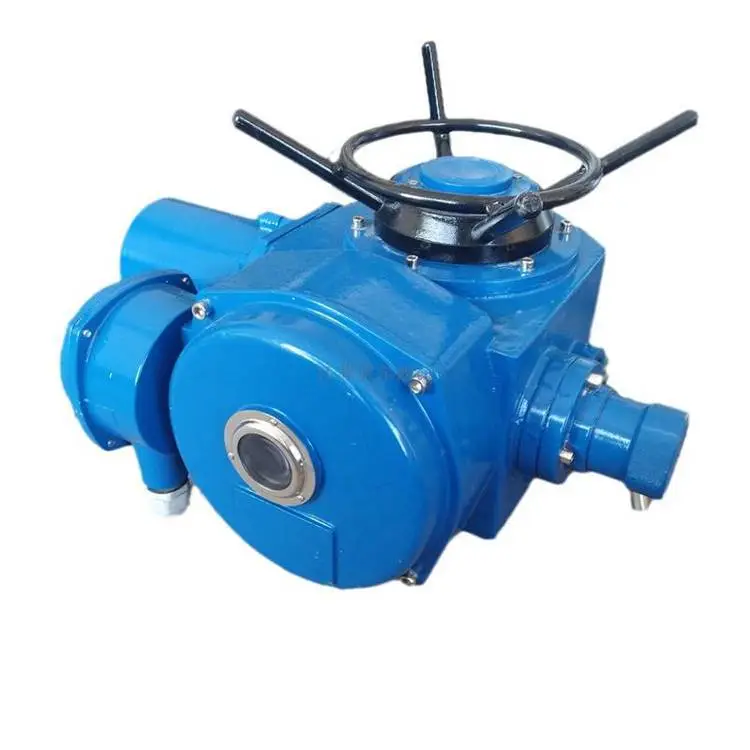

产品实拍图Product picture

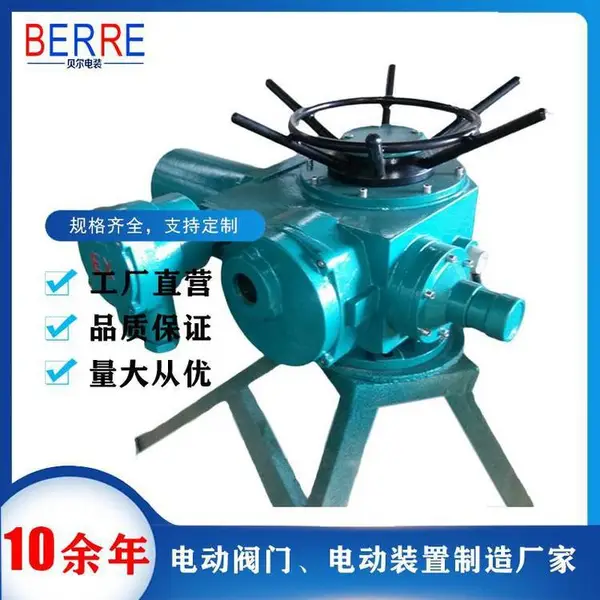

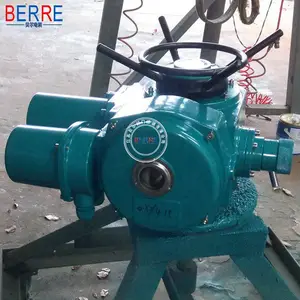

江苏贝尔DZB60-24化工防爆型电动执行机构示例：

1、Z301-18W：多回转电动装置，输出转矩300N.m(30kgf.m)，电站型接口，输出转速18r/min，转圈数60，常规，三相380V（50Hz）

2、Z45T-24B/S：多回转电动装置，输出转矩450N.m（45kgf.m），推力型接口，输出转速24r/min，转圈数120，隔爆型，带手动减速箱。

3、Z120-24W/240T：多回转电动装置，输出转矩1200N.m(120kgf.m)，转矩型接口，输出转速24r/min，转圈数240圈，整体调节型。

阀门电动装置的正确选择依据：

1.操作力矩：操作力矩是选择阀门电动装置的***主要的参数。电动装置的输出力矩应为阀门操作力矩的1.2~1.5倍。

2.操作推力：阀门电动装置的主机结构有两种，一种是不配置推力盘的，此时直接输出力矩；另一种是配置有推力盘的，此时输出力矩通过推力盘中的阀杆螺母转换为输出推力。

3.输出轴转动圈数：阀门电动装置输出轴转动圈数的与阀门的公称通径、阀杆螺距、螺纹头数有关，按M=HZS计算（式中：M为电动装置应满足的总转动圈数；H为阀门的开启高度，mm；S为阀杆传动螺纹的螺距，mm；Z为阀杆螺纹头数。

电动装置一般由下列部分组成

1、***电动机，特点是过载能力强﹑起动转矩大﹑转动惯量小，短时﹑断续工作。

2、减速机构，用以减低电动机的输出转速。

3、行程控制机构，用以调节和准确控制阀门的启闭位置。

4、转矩限制机构，用以调节转矩(或推力)并使之不超过预定值。

5、手动﹑电动切换机构，进行手动或电动操作的联锁机构。

6、开度指示器，用以显示阀门在启闭过程中所处的位置。

江苏贝尔DZW45-24AC380V开关型电动执行机构的工作性能可分为：

1.角通式--执行器的传动轴与阀门阀杆垂直。

2.直通式--执行器的传动轴与阀门阀杆方向一致。

3.部分回转--一般用于蝶阀、球阀、旋塞阀等只需旋转90度即可完成启、闭的阀门。

4.多回转--适用于闸阀、截止阀等需要多次旋转手柄进行启、闭作业的阀门，或通过蜗轮传动装置驱动蝶阀、球阀、旋塞阀等部分回转阀门。
