气体涡轮流量计  咨询：029-8758 8609       138 9285 4794魏小峰

一、测量原理：

流量传感器的流通剖面类似文丘利管的型线。在入口侧安放一组螺旋型导流叶片，当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，**后在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据)。

二、点：

1．内置式压力、温度、流量传感器，安全性能,结构紧凑，外形美观。

2．就地显示温度、压力、瞬时流量和累积流量。

3．采用新型信号处理放大器和独的滤波技术，地剔除了压力波动和管道振动所产生的干扰信号，大大提了流量计的抗干扰能力，使小流量具有出色的稳定性。

4．有时间显示及实时数据存储之功能，无论什么情况，都能内部数据不会丢失,可**性保存。

5．整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。

6．防盗功能可靠，具有密码保护,防止参数改动。

7．表头可180度随意旋转，安装方便。

三、选型：

在选型过程中应把握两条原则；即：一要生产安全，二要使用精度。为此须落实三个选型参数，即近期和远期的**、**小及常用流量(主要用于选定仪表公称通径)、被测介质的设计压力(主要用于选定仪表的公称压力等)、实际工作压力(主要用于选定仪表压力传感器的压力等)M

四、安装：

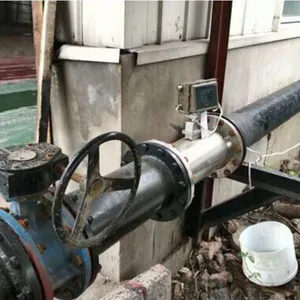

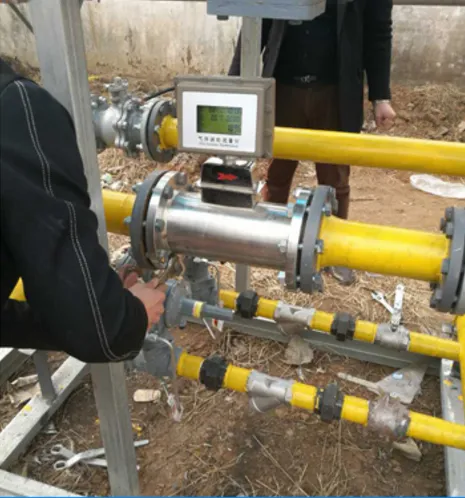

正确地选择安装点和正确安装流量计都是非常重要的环节，若安装环节失误轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。
天然气流量计安装对直管段的要求是非常重要的。它的详细要求如下：
安装点上的上游有渐缩管，流量计上游应有不小于15D(D为管道直径)的等径直管段，下游应有不小于5D的等径直管段。
安装点上的上游有渐扩管，流量计上游应有不小于18D(D为管道直径)的等径直管段，下游应有不小于5D的等径直管段
安装点上游有90°弯头或下行接头，流量计上游应有不小于20D的等径直管段，下游应有不小于5D的等径直管段。
安装点上游在同一平面上有90°弯头，流量计上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。
流量调节阀或压力调节阀尽量安装在流量计下游5D以远处，若须安装在流量计的上游，
上游若有活塞式或柱塞式泵，活塞式或罗茨式风机、压缩机，
别注意：天然气流量计安装点的上游较近处若装有阀门，不断地开关阀门，对流量计的 使用寿命影响***，非常容易对流量计造成**性损坏。流量计尽量避免在架空的非常长的管道上安装，这样时间一长后，由于流量计的下垂非常容易造成流量计于法兰的密封泄露，若不得已安装时，须在流量计的上下游2D处分别设置管道紧固装置

三．技术参数：

1.基本参数：
