| 产品特性:铸钢外壳 | 材质:铸钢 | 品牌:Stard-gears |
| 连接形式:法兰 | 类型(通道位置):直通式 | 驱动方式:手动 |
| 介质温度:-20℃-120℃℃ | 工作压差:-20℃-120℃ | 型号:SGJ |
| 产品别名:部分回转阀门驱动装置 | 适用范围:石油,化工厂,核电厂 | 流动方向:单向 |
| 用途:调节 | 适用介质:油品 | 压力环境:常压 |
| 规格:SGJ70 | 是否跨境货源:否 |

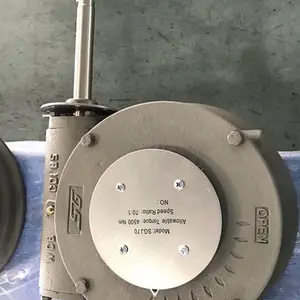

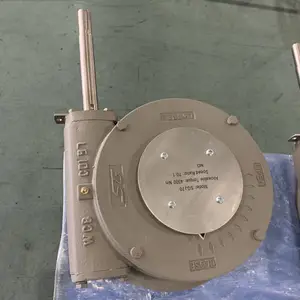

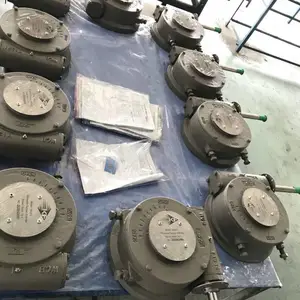

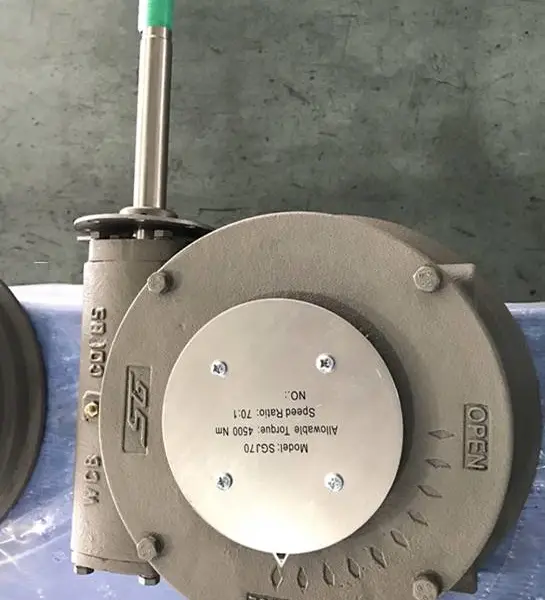

低温齿轮操作机构铸钢WCB齿轮操作机构蝶阀齿轮箱IP67
SGJ系列半回转齿轮操作机构
该铸钢箱单级齿轮操作器系列广泛应用于燃气、石油、化工、核电厂和一般工业应用,扭矩范围为1000NM至5600NM,速比为30:1至140:1。
安装和操作说明
将齿轮操作机构的底部法兰与阀门的上部法兰连接,将阀轴滑入蜗轮上的孔内。拧紧法兰螺栓。顺时针旋转手轮可以关闭阀门,逆时针旋转手轮可以打开阀门。在齿轮操作机构的上端面安装有位置指示器和位置标记,通过位置指示器可以直接观察开关的位置。齿轮操动器还装有一个机械限位螺钉,可调节并在开关极限位置限位。
产品特性
WCB套管
焊接手轮(200或以上)
IP67级保护
输入轴镀镍,耐腐蚀性能好
球墨铸铁蜗轮
适用于-20℃~ 120℃的工况
定制
306 304 LCC或LCB套管
IP68级保护
铝青铜蜗轮
不锈钢输入轴
适用于320℃以上高温
低温-40℃
设计了一个锁机构
主要部件清单
| 零件名称 | 材质 |
| 焊接手轮 | Q235A/T700-2006 |
| 齿轮箱盖 | WCB GB/ T12229-2005 |
| 壳体 | WCB GB/T12229-2005 |
| 蜗杆 | 45GB/T699-1999 |
| 左端盖 | WCB GB/T12229-2005 |
| 蜗轮 | QT500-7/GB1348-88 |
| 减速器盖 | WCB GB/ T12229-2005 |
| 指示盘 | Q235A/T700-2006 |
| 齿轮 | 45GB/T699-1999 |
| 齿轮轴 | 45GB/T699-1999 |
| 齿轮箱 | WCB GB/ T12229-2005 |
主要技术参数
| 型号 | SGJ30 | SGJ50 | SGJ80 | SGJ70 | SGJ140 |
| 速比 | 30:1 | 50:1 | 80:1 | 70:1 | 140:1 |
| 旋转角度 | 90° | 90° | 90° | 90° | 90° |
| 限制调整 | ±5° | ±5° | ±5° | ±5° | ±5° |
| 额定输入 | 110 | 100 | 115 | 200 | 145 |
| 1000 | 1400 | 2500 | 4500 | 5600 |
| 效率 | 30 | 28 | 27 | 31.8 | 28 |
