| 产品特性:镀镍输入轴 | 品牌:stard-gears | 型号:SJ |
| 加工定制:是 | 产品别名:部分回转阀门驱动装置 | 适用范围:-20℃-120℃ |
| 标准:国标 | 类型:直通式 | 压力范围:-20℃-120℃ |
| 连接形式:法兰 | 材质:铸铁 | 规格:SJ30 |
| 是否跨境货源:否 | 产品规格:SJ30 |

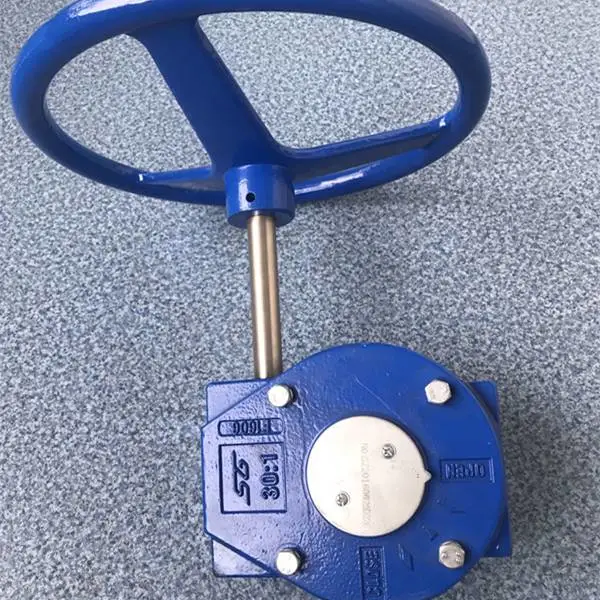

SJ系列半回转齿轮操作机构
SJ系列部分转动齿轮操作机构广泛应用于水厂、化工厂、发电厂和一般工业应用。SJ单级车型的速度比从24:1到80:1,扭矩范围从170NM到2500NM。
安装和操作说明
将齿轮操作机构的底部法兰与阀门的上部法兰连接,将阀轴滑入蜗轮上的孔内。拧紧法兰螺栓。顺时针旋转手轮可以关闭阀门,逆时针旋转手轮可以打开阀门。在齿轮操作机构的上端面安装有位置指示器和位置标记,通过位置指示器可以直接观察开关的位置。齿轮操动器还装有一个机械限位螺钉,可调节并在开关极限位置限位。
产品特性
灰口铸铁套管
焊接手轮(200或以上)
IP67级保护
输入轴镀镍,耐腐蚀性能好
球墨铸铁蜗轮
适用于-20℃~ 120℃的工况
定制
WCB, LCB或球墨铸铁外壳
IP68级保护
将手轮(150 ~ 450)
铝青铜蜗轮
不锈钢输入轴
适用于320℃以上高温
低温-40℃
用于海洋
设计了一个锁机构
Main Components List
| Part name | Material |
| Hand wheel | HT250/ GB9439-88 |
| Worm shaft | 45GB/T699-1999 |
| Housing | HT250/ GB9439-88 |
| Baffle ring | JDB-3 |
| Worm | 45GB/T699-1999 |
| Worm gear | QT500-7/GB1348-88 |
| Cover | HT250/GB9439-88 |
| Indieator | Q235A GB/T700-2006 |
